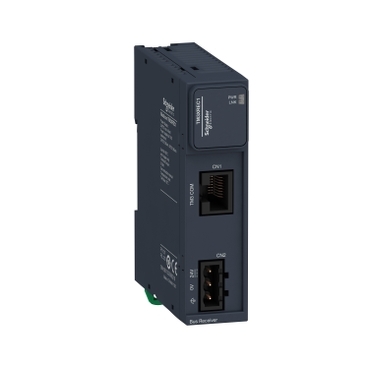

MODULO EXPANSAO TM3XREC1
Ref: 21.82.480 Cód: MODULO EXPANSAO TM3XREC1
Documentos:
Product Data SheetDeclaração de Conformida de - TM3XREC1 Declaração RoHS da UEDeclaração de Conformidade - TM3XREC1 Dec laração RoHS da ChinaDeclaração de Conformidade - TM3XREC1 Declaração RoHS da ChinaDeclar ação de Conformidade - TM3XREC1 Declaração RoHS da ChinaDeclaração de Conf ormidade - TM3XREC1 De claração RoHS da China| Complementar | |
| cable distance between devices | 0.5-5 mm Cabo de extensão com 2 RJ45 condutor entre receptor e transmissor |
| suporte de montagem | N/A |
| suporte de montagem | N/A |
| suporte de montagem | N/A |
| largura | 23.65 mm |
| profundidade | 73.3 mm |
| maximum number of I/O expansion module | 7 |
| emissão eletromagnética | radiação - nível de teste: 40 dBµV / m QP classe A 10 m) a 30-230 MHz para EN/IEC 55011 |
| emissão eletromagnética | radiação - nível de teste: 47 dBµV / m QP classe A 10 m) a 230-1000 MHz para EN/IEC 55011 |
| resistência a perturbações por condução, induzidas por campos de radiofrequência | 10 V 0,15...80 MHz para EN/IEC 61000-4-6 |
| resistência a perturbações por condução, induzidas por campos de radiofrequência | 3 V frequência local (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) para especificação Marine (LR, ABS, DNV, GL) |
| conexão elétrica | RJ45 conector para conectar o transmissor bus |
| conexão elétrica | bloco terminal de parafuso removível, 3 terminais para conexão de fonte de alimentação de 24 V CC |
| altura | 90 mm |
| resistência a campos eletromagnéticos | 10 V/m 80 MHz ... 1 GHz para EN/IEC 61000-4-3 |
| resistência a campos eletromagnéticos | 3 V/m 1.4 GHz ... 2 GHz para EN/IEC 61000-4-3 |
| resistência a campos eletromagnéticos | 1 V/m 2..0,20,7 GHz para EN/IEC 61000-4-3 |
| sinalização | CE |
| corrente de saída da fonte de alimentação | 560-560 mA 5 V of barramento de expansão |
| corrente de saída da fonte de alimentação | 560-560 mA 24 V of barramento de expansão |
| Peso | 0.075 kg |
| consumo de corrente | 40 mA a 24 V CC via conector de barramento |
| maximum power dissipation in W | 1 W |
| sinalização local | N/A |
| sinalização local | N/A |
| resistência a descarga eletroestática | 8 kV em ar para EN/IEC 61000-4-2 |
| resistência a descarga eletroestática | 6 kV no contato para EN/IEC 61000-4-2 |
| Meio ambiente | |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| resistência à vibração | 3,5 mm a 5-8.4 Hz Ligar calha DIN |
| resistência à vibração | 3 gn a 8.4-150 Hz Ligar calha DIN |
| resistência à vibração | 3,5 mm a 5-8.4 Hz Ligar painel |
| resistência à vibração | 3 gn a 8.4-150 Hz Ligar painel |
| altitude de armazenamento | 0-3000 m |
| padrões | Class I Division 2 Groups A/B/C/D CSA C22.2 No 213 |
| padrões | Classe I Divisão 2 Grupos A / B / C UL 1604 |
| padrões | CSA C22.2 no 142 |
| padrões | IEC 61131-2 |
| padrões | UL 508 |
| graus de poluição | 2 |
| temperatura ambiente do ar para funcionamento | -10-55 °C (instalação horizontal) |
| temperatura ambiente do ar para funcionamento | -10-50 °C (instalação vertical) |
| resistência ao choque | 15 gn of 11 ms |
| certificações do produto | Marinha Mercante |
| certificações do produto | GOST |
| certificações do produto | C-Tick |
| certificações do produto | CSA HazLoc |
| altitude de funcionamento | 0...2000 m |
| umidade relativa | 5-95 % sem condensação |
| grau de proteção IP | IP20 com tampa de proteção colocada |
| Principal | |
| tipo de produto ou componente | módulo de recepção remota |
| linha de produto | TM3 Modicon |
| tensão nominal de fornecimento [Us] | 24 V CC por alimentação externa (- 15...20 %) |
| compatibilidade de gama | Modicon M221 |
| compatibilidade de gama | Modicon M251 |
| compatibilidade de gama | Modicon M241 |
| compatibilidade de gama | Modicon M262 |
