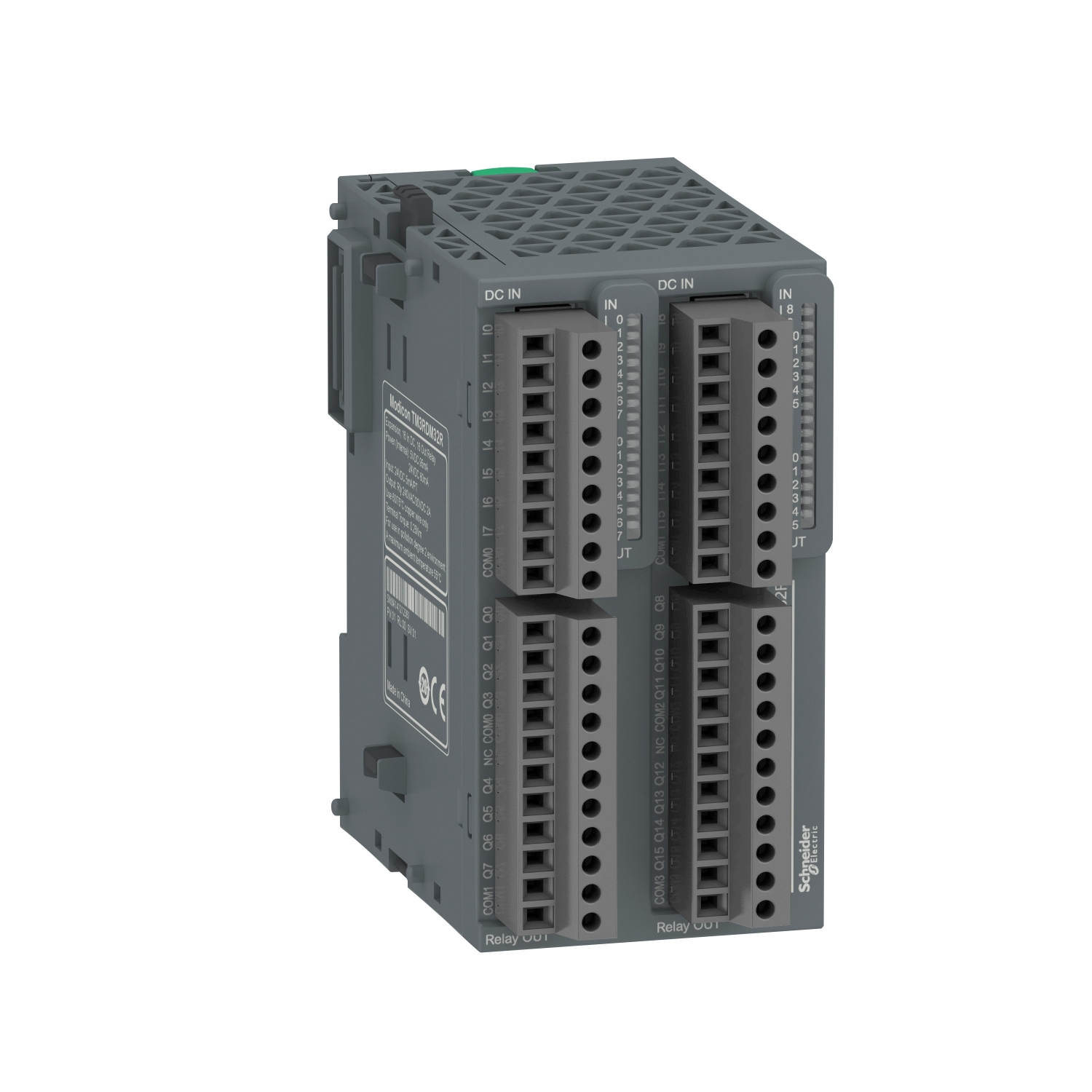

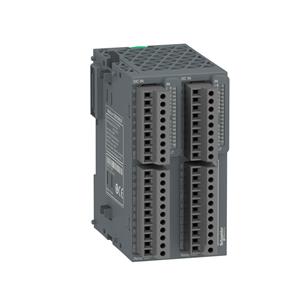

MODULO EXPANSAO TM3RDM32R
Ref: 21.82.451 Cód: MODULO EXPANSAO TM3RDM32R
MÓDULO DE ENTRADAS E SAÍDAS DIGITAIS IP20 16 ENTRADAS /16 SAÍDAS ENTRADAS SINK/SOURCE SAÍDAS RELÉ 24 VDC/240 VAC TERMINAL PARAFUSOTM3RDM32R
| Complementar | |
| impedância de entrada | 4.7 kOhm |
| conexão elétrica | N/A |
| conexão elétrica | N/A |
| maximum cable distance between devices | cabo não blindado: <50 m of entrada |
| maximum cable distance between devices | cabo não blindado: <150 m of saída |
| altura | 90 mm |
| current state 0 guaranteed | <= 1 mA (entrada) |
| estado 1 de tensão garantido | 15 ... 28,8 V of entrada |
| durabilidade mecânica | 20000000 ciclos |
| suporte de montagem | N/A |
| suporte de montagem | N/A |
| suporte de montagem | N/A |
| maximum current per output common | 4:00 AM |
| sinalização local | N/A |
| consumo de corrente | 80 mA a 24 V CC via conector de barramento (do estado ligado) |
| consumo de corrente | 95 mA a 5 V CC via conector de barramento (do estado ligado) |
| isolamento | entre a entrada ea lógica interna a 500 V CA |
| isolamento | não isolados entre as entradas |
| isolamento | entre grupos de entrada e grupos de saída a 1500 V CA |
| isolamento | entre o contato aberto a 750 V CA |
| isolamento | entre a saída ea lógica interna a 500 V CA |
| isolamento | sem isolamento entre as saídas |
| estado de tensão 0 garantido | 0...5 V of entrada |
| current state 1 guaranteed | >= 2.5 mA (entrada) |
| sinalização | CE |
| largura | 51 mm |
| tempo de resposta | 4 ms (ligar) |
| tempo de resposta | 4 ms (desligar) |
| profundidade | 84.6 mm |
| número de E/S digital | 32 |
| tipo de tensão de entrada digital | CC |
| carga mínima | 10 mA a 5 V CC of saída de relé |
| Peso | 0.208 kg |
| Meio ambiente | |
| graus de poluição | 2 |
| resistência à vibração | 3,5 mm a 5-8.4 Hz Ligar calha DIN |
| resistência à vibração | 1 gn a 8.4-150 Hz Ligar calha DIN |
| resistência à vibração | 3,5 mm a 5-8.7 Hz Ligar painel |
| resistência à vibração | 2 gn a 8.7-150 Hz Ligar painel |
| altitude de funcionamento | 0...2000 m |
| resistência a rajadas momentâneas rápidas | 2 kV of saída de relé para EN/IEC 61000-4-4 |
| resistência a rajadas momentâneas rápidas | 1 kV of entrada para EN/IEC 61000-4-4 |
| resistência a campos magnéticos | 30 A/m 50/60 Hz para EN/IEC 61000-4-8 |
| resistência ao choque | 15 gn of 11 ms |
| emissão eletromagnética | radiação - nível de teste: 40 dBµV / m QP classe A 10 m) a 30-230 MHz para EN/IEC 55011 |
| emissão eletromagnética | radiação - nível de teste: 47 dBµV / m QP classe A 10 m) a 230-1000 MHz para EN/IEC 55011 |
| resistência a descarga eletroestática | 8 kV em ar para EN/IEC 61000-4-2 |
| resistência a descarga eletroestática | 6 kV no contato para EN/IEC 61000-4-2 |
| grau de proteção IP | IP20 com tampa de proteção colocada |
| umidade relativa | 10-95 %, sem condensação (em operação) |
| umidade relativa | 10-95 %, sem condensação (em armazenamento) |
| resistência a sobretensão | 2 kV saída modo comum para EN/IEC 61000-4-5 |
| resistência a sobretensão | 1 kV entrada modo comum para EN/IEC 61000-4-5 |
| temperatura ambiente do ar para funcionamento | 0-55 °C instalação horizontal |
| altitude de armazenamento | 0-3000 m |
| resistência a perturbações por condução, induzidas por campos de radiofrequência | 10 V 0,15...80 MHz para EN/IEC 61000-4-6 |
| temperatura ambiente do ar para armazenamento | -25-70 °C |
| resistência a campos eletromagnéticos | 10 V/m 80 MHz ... 1 GHz para EN/IEC 61000-4-3 |
| Principal | |
| linha de produto | TM3 Modicon |
| lógica de entrada digital | coletor ou fonte (positivo/negativo) |
| tipo de saída digital | relé normalmente aberto |
| lógica de saída digital | positivo ou negativo |
| tensão de entrada digital | 24 V |
| tipo de produto ou componente | módulo de E/S digital |
| tensão de saída digital | 24 V CC of saída de relé |
| tensão de saída digital | 240 V CA of saída de relé |
| corrente de entrada digital | 5 mA of entrada |
| número de saída digital | 16 |
| compatibilidade de gama | Modicon Easy M200 |
| corrente de saída digital | 2000 mA of saída de relé |
| número de entrada digital | 16 of entrada para IEC 61131-2, Tipo 1 |
