| Complementar |
| altura | 99 mm |
| tipo de carga | tensão / corrente |
| tipo de conexão integrada | barramento de expansão backplane |
| tensão de entrada digital | 24 V CC |
| maximum power consumption in W | 3 W |
| conexões - terminais | 2 terminais de braçadeiras com parafusos cativos, bloco de terminal removível |
| conexões - terminais | 1 terminais de braçadeiras com parafusos cativos, bloco de terminal removível |
| número de blocos de terminal | 6 |
| seção transversal do cabo | 0.2-1.5 mm² - AWG 24 ... 18 AWG flexível cabossem ponta do cabo |
| seção transversal do cabo | 0.2-2.5 mm² - AWG 24 ... 16 AWG flexível cabossem ponta do cabo |
| seção transversal do cabo | 0.25-1 mm² - AWG 23 ... 20 AWG flexível caboscom extremidade do cabo, sem aro |
| seção transversal do cabo | 0.25-2.5 mm² - AWG 23 ... 15 AWG flexível caboscom extremidade do cabo, com aro |
| seção transversal do cabo | 0.25-2.5 mm² - AWG 23 ... 15 AWG flexível caboscom extremidade do cabo, sem aro |
| seção transversal do cabo | 0.5-1.5 mm² - AWG 20...AWG 16 flexível caboscom extremidade do cabo, com aro duplo |
| seção transversal do cabo | 0.2-1 mm² - AWG 24 ... 22 AWG sólido cabossem ponta do cabo |
| seção transversal do cabo | 0.2-2.5 mm² - AWG 24 ... 16 AWG sólido cabossem ponta do cabo |
| nível de segurança | pode atingir a categoria 4 para EN/ISO 13849-1 |
| nível de segurança | pode atingir PL = e para EN/ISO 13849-1 |
| nível de segurança | pode atingir SIL 3 para EN/IEC 61508 |
| nível de segurança | SILCL 3 para IEC 62061 |
| carga de saída | 60 Ohm |
| sinalização local | 1 LED verde com PWR marcação of potência LIGAR |
| sinalização local | 1 LED verde com EXECUÇÃO marcação of RUN (status) |
| sinalização local | 1 LED vermelho com E IN marcação of erro interno |
| sinalização local | 1 LED vermelho com E EX marcação of erro externo |
| sinalização local | 2 LEDs laranja com ADDR marcação of endereço de nó |
| sinalização local | 8 LEDs amarelo com DENTRO marcação of status de entrada |
| sinalização local | 2 LEDs verde/vermelho com FORA marcação of status de saída |
| sinalização local | 2 LEDs amarelo com RST marcação of reiniciar sinal |
| sinalização local | 2 LEDs amarelo com STATUS marcação of status de saída |
| Peso | 0.25 kg |
| tensão de saída digital | 24 V CC |
| dissipação de alimentação em W | 3 W |
| etiquetas de qualidade | CE |
| suporte de montagem | N/A |
| largura | 114.5 mm |
| profundidade | 22.5 mm |
| corrente de saída digital | 400 mA |
| corrente de saída digital | 100 mA |
| Meio ambiente |
| isolamento | 250 V CA entre alimentação e habitação para EN/IEC 61800-5-1 |
| categoria de sobretensão | II |
| dados de fiabilidade de segurança | CC > 99 % |
| dados de fiabilidade de segurança | MTTFd <100 anos Alto |
| dados de fiabilidade de segurança | PFHd = 5.72E-9 1 / h |
| umidade relativa | 10-95 % |
| vida útil | 20 ano |
| temperatura ambiente do ar para armazenamento | -20-85 °C |
| grau de proteção IP | IP20 (invólucro) |
| graus de poluição | 2 |
| resistência à vibração | +/-0,35 mm (f = 10-55 Hz) para EN/IEC 61496-1 |
| [Uimp] tensão suportável de impulso nominal | 4 kV para EN/IEC 61800-5-1 |
| padrões | EN/IEC 61800-5-1 |
| padrões | EN/IEC 61508 |
| padrões | EN/ISO 13849-1 |
| padrões | IEC 62061 |
| certificações do produto | cULus |
| certificações do produto | TÜV |
| certificações do produto | RCM |
| compatibilidade eletromagnética | teste de imunidade de descarga eletrostática - nível de teste: 6 kV (no contato) para EN/IEC 61000-4-2 |
| compatibilidade eletromagnética | teste de imunidade de descarga eletrostática - nível de teste: 20 kV (no ar) para EN/IEC 61000-4-2 |
| compatibilidade eletromagnética | susceptibilidade a campos eletromagnéticos - nível de teste: 10 V/m (80..0,1000 MHz) para EN/IEC 61000-4-3 |
| compatibilidade eletromagnética | susceptibilidade a campos eletromagnéticos - nível de teste: 30 V / m (1.4 GHz ... 2 GHz) para EN/IEC 61000-4-3 |
| resistência ao choque | 10 gn (Duração = 16 ms of 1000 choques em cada eixo para EN/IEC 61496-1 |
| temperatura ambiente do ar para funcionamento | -10-55 °C |
| Principal |
| linha de produto | automação Preventa Safety |

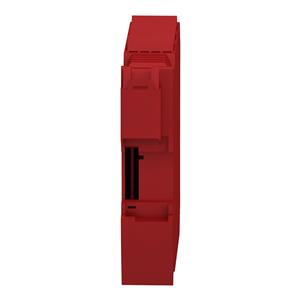

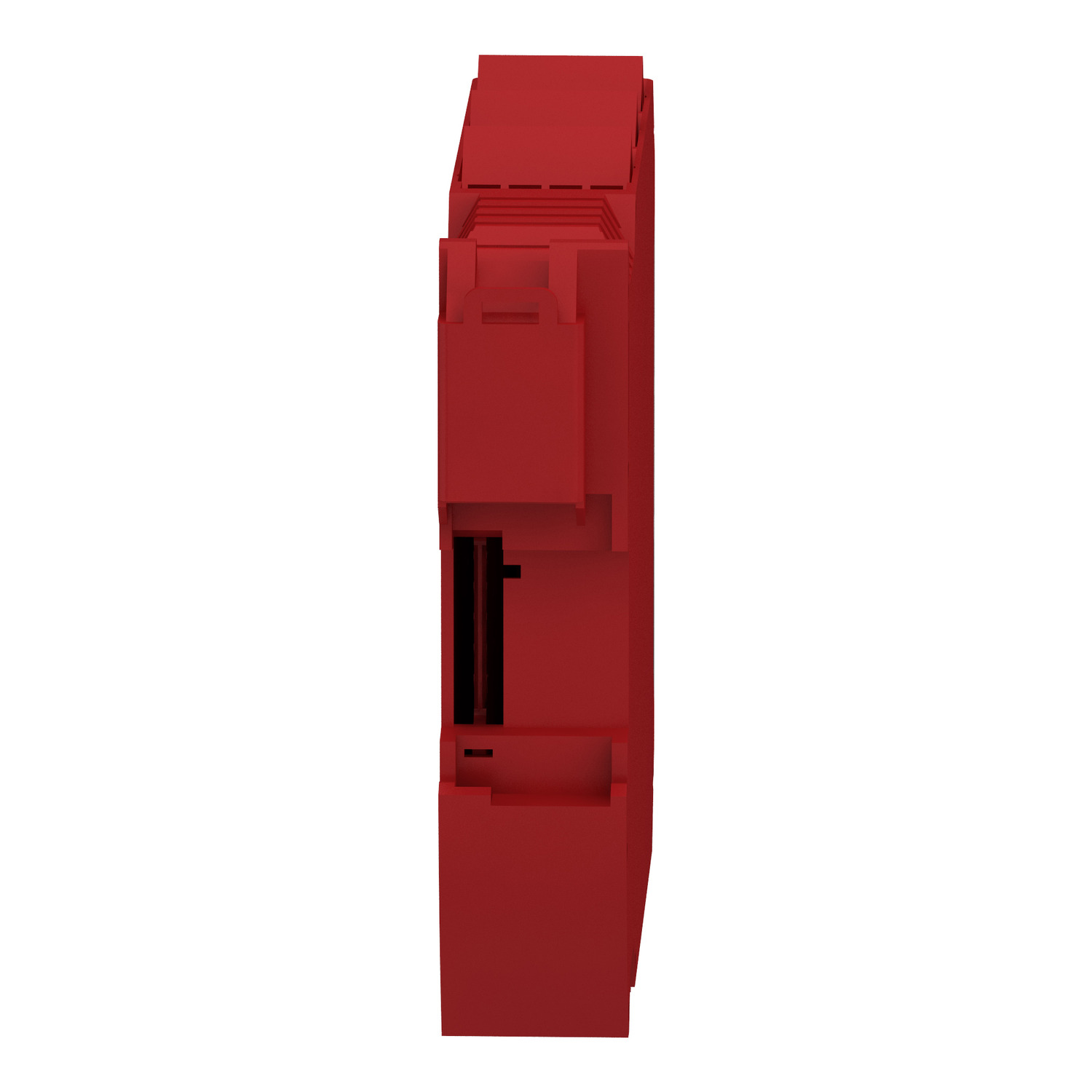

| tipo de produto ou componente | módulo de expansão segura I mista / O |
| número de saídas | 4 11 posições of controle de linha |
| número de saídas | 2 saídas de segurança OSSD of contator de ligação / unidade |
| número de saídas | 2 configurável of Tomada de diagnóstico |
| tipo de entrada digital | isolado |
| tipo de saída digital | PNP |
| número de entradas | 8 digital |
| número de entradas | 2 digital of monitoramento de dispositivo externo |
| tensão nominal de fornecimento [Us] | 24 V - 20...20 % CC |
| conexão elétrica | terminal de parafuso |
| nome abreviado do dispositivo | XPSMCM |
| função do módulo | monitorando detecção de segurança of entrada discreta |
| função do módulo | monitorando diálogo de segurança of entrada discreta |
| função do módulo | monitorando atuadores de segurança of saída discreta |
