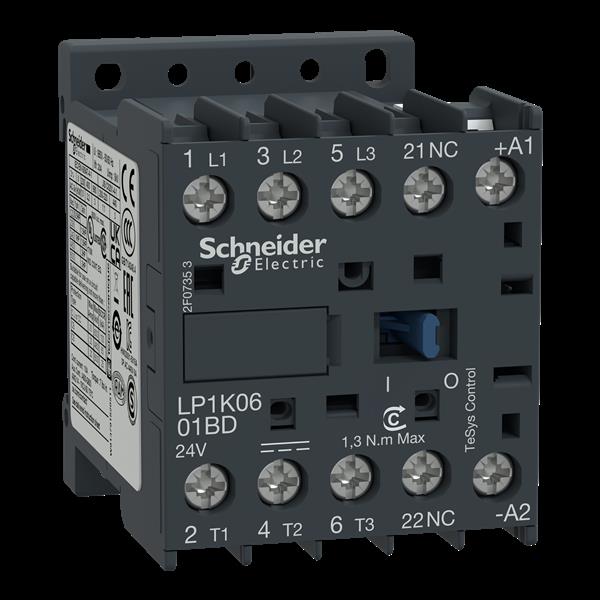

MINI CONTATOR LP1K0901BD
Ref: 21.05.056 Cód: LP1K0901BD Marca: SCHNEIDER
CONTATOR TRIPOLAR TESYS K 9A 1NF 24VCC LP1K0901BD
Contator TeSys K, 3 polos (3NA), para aplicações de controle de motores at
é 9A/690V AC-3 (4kW@400V), e para aplicações de controle de carga não ind
utiva até 20A/690V AC-1. Fornece uma bobina de 24 Vcc, contato auxiliar embu
tido de 1 NF, conexão por terminais de grampo de parafuso. Para taxas de ope
ração de até 600 ciclos/hora e ambientes de até 50°C, proporciona confia
bilidade e durabilidade para aplicações padrão. Muito compacto (largura de
45 mm), montagem em trilho DIN ou fixação por parafuso. Certificação mul
tipadrões (IEC, UL, CSA, CCC, EAC), compatível com Green Premium (RoHS/REAC
h).
Documentos:
Product Data SheetDeclar ação de Conformidade - LP1K0901BD Declaração RoHS da ChinaDeclaração de Conformi dade - LP1K0901BD Declaração REAChDeclaração de Conformidade - LP1K0901BD Declaraç? ?o RoHS da UEDeclara? ?ão de Conformidade - LP1K0901BD Declaração RoHS da ChinaDeclaração de Conformida de - LP1K0901BD Declaração REAChDeclaração de Conformidade - LP1K0901BD Declaração RoHS da UEDeclaraç? ?o de Conformidade - LP1K0901BD Declaração RoHS da ChinaDeclaração de Conformidade - LP1K0901BD Declaração REAChD ecla ração de Conformidade - LP1K0901BD Declaração RoHS da UEDeclaração de Conformidade Ambiental - LP1K0901BD Declaração RoHS da UE| Complementar | |
| tempo de operação | 30...40 ms energização da bobina e fecho NA |
| tempo de operação | 10 ms desenergização da bobina e abertura NA |
| largura | 45 mm |
| categoria de sobretensão | III |
| profundidade | 57 mm |
| [Ui] tensão de isolamento nominal | circuito de potência: 600 V para UL 508 |
| [Ui] tensão de isolamento nominal | circuito de potência: 690 V para IEC 60947-4-1 |
| [Ui] tensão de isolamento nominal | circuito de sinalização: 690 V para IEC 60947-4-1 |
| [Ui] tensão de isolamento nominal | circuito de sinalização: 690 V para IEC 60947-5-1 |
| [Ui] tensão de isolamento nominal | circuito de sinalização: 600 V para UL 508 |
| [Ui] tensão de isolamento nominal | circuito de potência: 600 V para CSA C22.2 No 14 |
| [Ui] tensão de isolamento nominal | circuito de sinalização: 600 V para CSA C22.2 No 14 |
| compatibilidade de gama | LP1K |
| corrente de comutação mínima | 5 mA of circuito de sinalização |
| [Ue] tensão de operação nominal | circuito de potência: 690 V CA 50/60 Hz |
| [Ue] tensão de operação nominal | circuito de sinalização: <= 690 V CA 50/60 Hz |
| altura | 58 mm |
| impedância média | 3 MOhm - Ith 20 A 50 Hz of circuito de potência |
| limites de tensão de circuito de controle | funcionamento: 0,8...1,15 Uc 50 °C) |
| limites de tensão de circuito de controle | saída: 0,1...0,75 Uc 50 °C) |
| [Ith] corrente térmica ao ar livre convencional | 20 A a <50 °C of circuito de potência |
| [Ith] corrente térmica ao ar livre convencional | 10 A a <50 °C of circuito de sinalização |
| suporte de montagem | calha |
| suporte de montagem | placa |
| nível de fiabilidade de segurança | B10d = 1369863 ciclos contator com carga nominal para EN/ISO 13849-1 |
| nível de fiabilidade de segurança | B10d = 20000000 ciclos contator com carga mecânica para EN/ISO 13849-1 |
| capacidade de fechamento nominal Irms | 110 A CA of circuito de potência para NF C 63-110 |
| capacidade de fechamento nominal Irms | 110 A CA of circuito de potência para IEC 60947 |
| capacidade de fechamento nominal Irms | 110 A CA of circuito de sinalização para IEC 60947 |
| classificação do fusível associado | 25 A gG a <= 440 V of circuito de potência |
| classificação do fusível associado | 25 A aM of circuito de potência |
| classificação do fusível associado | 10 A gG of circuito de sinalização para IEC 60947 |
| classificação do fusível associado | 10 A gG of circuito de sinalização para VDE 0660 |
| Peso | 0.225 kg |
| [Uimp] tensão suportável de impulso nominal | 8 kV |
| consumo de potência de manutenção em W | 3-3 W a 20 °C |
| resistência de isolamento | > 10 MOhm of circuito de sinalização |
| capacidade de corte nominal | 110 A a 415 V para IEC 60947 |
| capacidade de corte nominal | 110 A a 440 V para IEC 60947 |
| capacidade de corte nominal | 80 A a 500 V para IEC 60947 |
| capacidade de corte nominal | 110 A a 220..0,230 V para IEC 60947 |
| capacidade de corte nominal | 110 A a 380..0,400 V para IEC 60947 |
| capacidade de corte nominal | 70 A a 660...690 V para IEC 60947 |
| retardamento de chamas | V1 para UL 94 |
| retardamento de chamas | requisito 2 para NF F 16-101 |
| retardamento de chamas | requisito 2 para NF F 16-102 |
| tensão de comutação mínima | 17 V of circuito de sinalização |
| maximum operating rate | 3600 cic/h |
| torque de aperto | 1.3 N.m - Ligar terminais de braçadeiras roscadas - com chave de fendas Philips Nº 2 |
| torque de aperto | 1.3 N.m - Ligar terminais de braçadeiras roscadas - com chave de fendas plano de Ø 6 mm |
| durabilidade mecânica | 10 Mciclos |
| potência de irrupção em W | 3-3 W 20 °C) |
| tipo de contatos auxiliares | tipo instantâneo 1 NF |
| Meio ambiente | |
| temperatura ambiente do ar para armazenamento | -50-80 °C |
| certificações do produto | UL |
| certificações do produto | CSA |
| temperatura ambiente do ar para funcionamento | -25-50 °C |
| altitude de funcionamento | 2000 m sem |
| Principal | |
| nome abreviado do dispositivo | LP1K |
| Contato Auxiliar | 1 NF |
| linha de produto | TeSys K |
| aplicação do contator | carga resistiva |
| aplicação do contator | controle do motor |
| descrição de polos | 3P |
| tipo de produto ou componente | contator |
| gama | TeSys |
| composição de contatos de polos | 3 NA |
| categoria de uso | CA-1 |
| categoria de uso | CA-4 |
| categoria de uso | CA-3 |
| [Ie] corrente nominal de operação | 20 A 50 °C a <= 440 V CA CA-1 of circuito de potência |
| [Ie] corrente nominal de operação | 9 A a <= 440 V CA CA-3 of circuito de potência |
| [Ie] corrente nominal de operação | 16 A 70 °C a 690 V CA CA-1 of circuito de potência |
