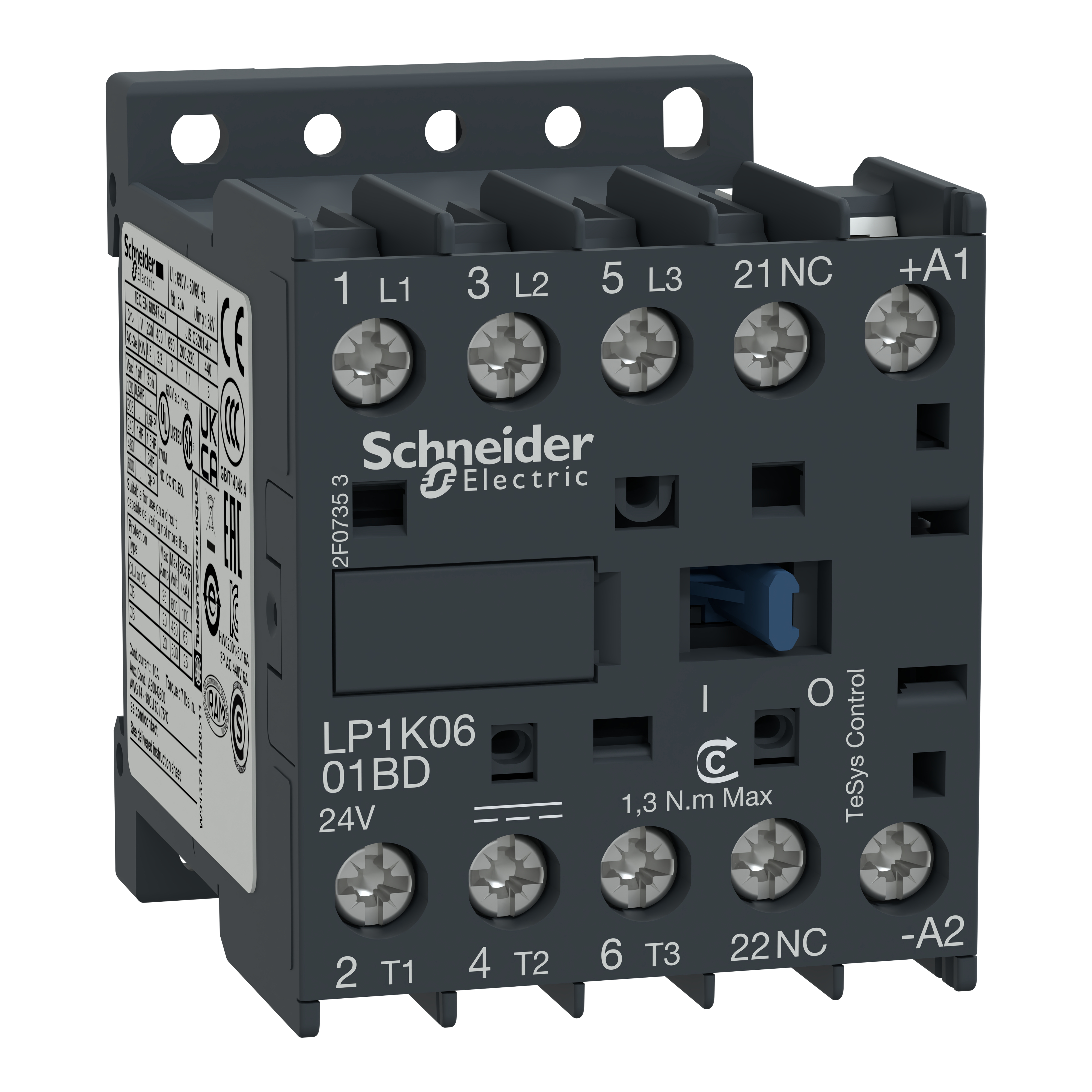

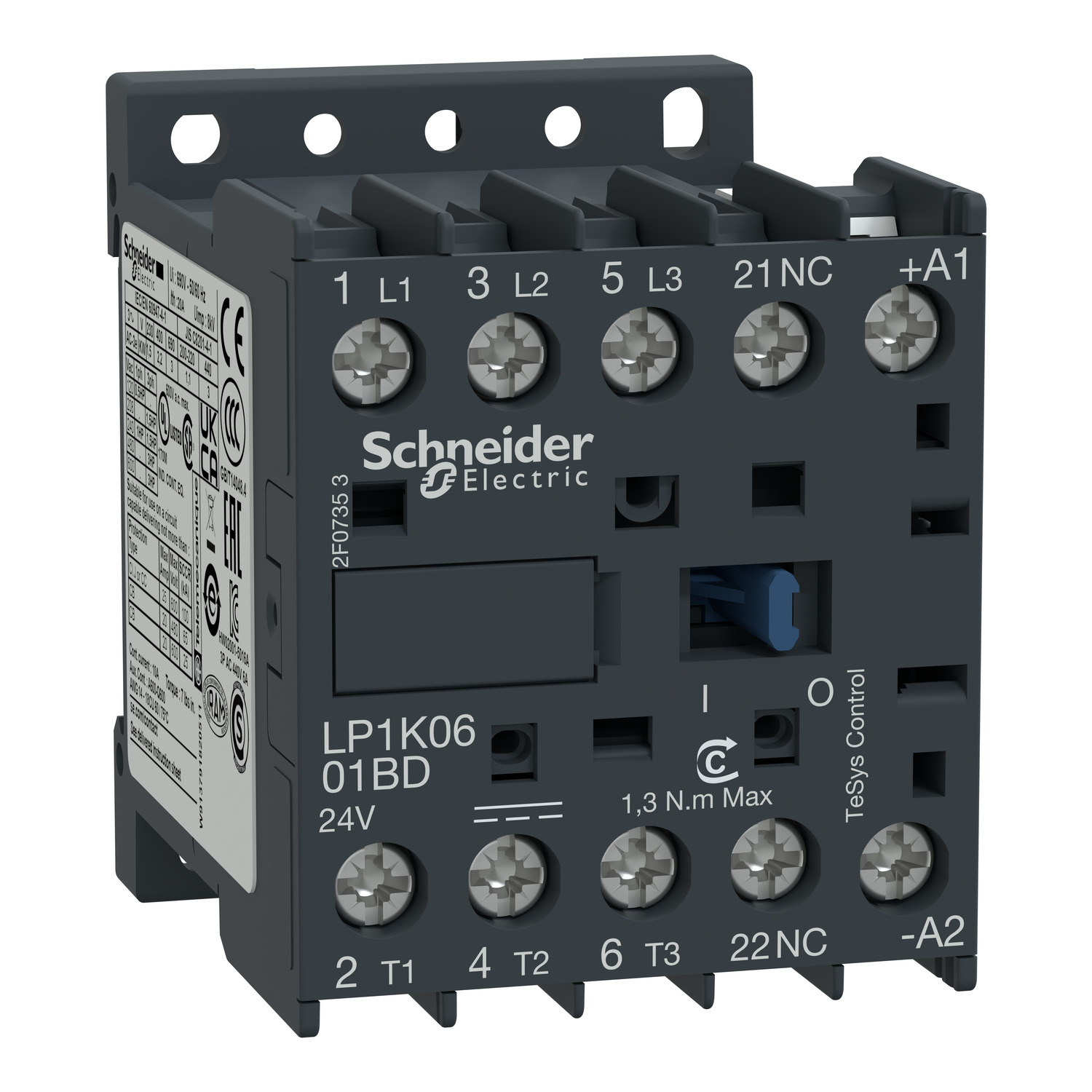

MINI CONTATOR LP1K0601BD
Ref: 21.05.050 Cód: LP1K0601BD Marca: SCHNEIDER
CONTATOR TRIPOLAR TESYS K 6A 1NF 24VCC LP1K0601BD
Contator TeSys K, 3 polos (3NA), para aplicações de controle de motores at
é 6A/690V AC-3 (2,2kW@400V). Fornece uma bobina de 24 Vcc, contato auxiliar
embutido de 1 NF, conexão por terminais de grampo de parafuso. Para taxas de
operação de até 600 ciclos/hora e ambientes de até 50°C, proporciona co
nfiabilidade e durabilidade para aplicações padrão. Muito compacto (largur
a de 45 mm), montagem em trilho DIN ou fixação por parafuso. Certificação
multipadrões (IEC, UL, CSA, CCC, EAC), compatível com Green Premium (RoHS/
REACh).
Documentos:
Product D ata SheetDeclaração d e Conformidade - LP1K0601BD Declaração RoHS da UEDeclaração de Conformidade - LP1K 0601BD Declaração REAChDeclaração de Conformidade - LP1K0601BD Declaraç ão RoHS da ChinaDeclaração de Conformidade - LP1K0601BD Declaração RoHS da UEDeclaração de Conformidade - LP1K06 01BD Declaração REAChDeclaração de Conformidade - LP1K0601BD Declaraçã o RoHS da ChinaDeclaração de Co nformidade - LP1K0601BD Declaração RoHS da UEDeclaração de Conformidade - LP1K0601 BD Declaração REAChDeclaração de Conformidade - LP1K0601BD Declaração RoHS da ChinaDeclaração de Conformi dade - LP1K0601BD Declaração RoHS da UEDeclaração de Conformidade - LP1K0601BD Dec laração REAChDeclar ação de Conformidade - LP1K0601BD Declaração RoHS da ChinaDeclaração de Conformi dade Ambiental - LP1K0601BD Declaração REAChDeclaração de Conformidade A mbiental - LP1K0601BD Declaração RoHS da China| Complementar | |
| impedância média | 3 MOhm - Ith 20 A 50 Hz of circuito de potência |
| corrente de comutação mínima | 5 mA of circuito de sinalização |
| [Ue] tensão de operação nominal | circuito de potência: 690 V CA 50/60 Hz |
| [Ue] tensão de operação nominal | circuito de sinalização: <= 690 V CA 50/60 Hz |
| altura | 58 mm |
| limites de tensão de circuito de controle | funcionamento: 0,8...1,15 Uc 50 °C) |
| limites de tensão de circuito de controle | saída: 0,1...0,75 Uc 50 °C) |
| [Ith] corrente térmica ao ar livre convencional | 20 A a <50 °C of circuito de potência |
| [Ith] corrente térmica ao ar livre convencional | 10 A a <50 °C of circuito de sinalização |
| suporte de montagem | calha |
| suporte de montagem | placa |
| nível de fiabilidade de segurança | B10d = 1369863 ciclos contator com carga nominal para EN/ISO 13849-1 |
| nível de fiabilidade de segurança | B10d = 20000000 ciclos contator com carga mecânica para EN/ISO 13849-1 |
| consumo de potência de manutenção em W | 3-3 W a 20 °C |
| resistência de isolamento | > 10 MOhm of circuito de sinalização |
| capacidade de corte nominal | 110 A a 415 V para IEC 60947 |
| capacidade de corte nominal | 110 A a 440 V para IEC 60947 |
| capacidade de corte nominal | 80 A a 500 V para IEC 60947 |
| capacidade de corte nominal | 110 A a 220..0,230 V para IEC 60947 |
| capacidade de corte nominal | 110 A a 380..0,400 V para IEC 60947 |
| capacidade de corte nominal | 70 A a 660...690 V para IEC 60947 |
| capacidade de fechamento nominal Irms | 110 A CA of circuito de potência para NF C 63-110 |
| capacidade de fechamento nominal Irms | 110 A CA of circuito de potência para IEC 60947 |
| capacidade de fechamento nominal Irms | 110 A CA of circuito de sinalização para IEC 60947 |
| classificação do fusível associado | 25 A gG a <= 440 V of circuito de potência |
| classificação do fusível associado | 25 A aM of circuito de potência |
| classificação do fusível associado | 10 A gG of circuito de sinalização para IEC 60947 |
| classificação do fusível associado | 10 A gG of circuito de sinalização para VDE 0660 |
| Peso | 0.225 kg |
| [Uimp] tensão suportável de impulso nominal | 8 kV |
| tempo de operação | 30...40 ms energização da bobina e fecho NA |
| tempo de operação | 10 ms desenergização da bobina e abertura NA |
| largura | 45 mm |
| categoria de sobretensão | III |
| profundidade | 57 mm |
| [Ui] tensão de isolamento nominal | circuito de potência: 600 V para UL 508 |
| [Ui] tensão de isolamento nominal | circuito de potência: 690 V para IEC 60947-4-1 |
| [Ui] tensão de isolamento nominal | circuito de sinalização: 690 V para IEC 60947-4-1 |
| [Ui] tensão de isolamento nominal | circuito de sinalização: 690 V para IEC 60947-5-1 |
| [Ui] tensão de isolamento nominal | circuito de sinalização: 600 V para UL 508 |
| [Ui] tensão de isolamento nominal | circuito de potência: 600 V para CSA C22.2 No 14 |
| [Ui] tensão de isolamento nominal | circuito de sinalização: 600 V para CSA C22.2 No 14 |
| retardamento de chamas | V1 para UL 94 |
| retardamento de chamas | requisito 2 para NF F 16-101 |
| retardamento de chamas | requisito 2 para NF F 16-102 |
| tensão de comutação mínima | 17 V of circuito de sinalização |
| maximum operating rate | 3600 cic/h |
| torque de aperto | 1.3 N.m - Ligar terminais de braçadeiras roscadas - com chave de fendas Philips Nº 2 |
| torque de aperto | 1.3 N.m - Ligar terminais de braçadeiras roscadas - com chave de fendas plano de Ø 6 mm |
| durabilidade mecânica | 10 Mciclos |
| potência de irrupção em W | 3-3 W 20 °C) |
| tipo de contatos auxiliares | tipo instantâneo 1 NF |
| compatibilidade de gama | LP1K |
| Meio ambiente | |
| altitude de funcionamento | 2000 m sem |
| temperatura ambiente do ar para armazenamento | -50-80 °C |
| temperatura ambiente do ar para funcionamento | -25-50 °C |
| certificações do produto | CSA |
| certificações do produto | UL |
| Principal | |
| Contato Auxiliar | 1 NF |
| linha de produto | TeSys K |
| aplicação do contator | controle do motor |
| descrição de polos | 3P |
| nome abreviado do dispositivo | LP1K |
| gama | TeSys |
| composição de contatos de polos | 3 NA |
| categoria de uso | CA-3 |
| categoria de uso | CA-4 |
| [Ie] corrente nominal de operação | 6 A a <= 440 V CA CA-3 of circuito de potência |
| tipo de produto ou componente | contator |
