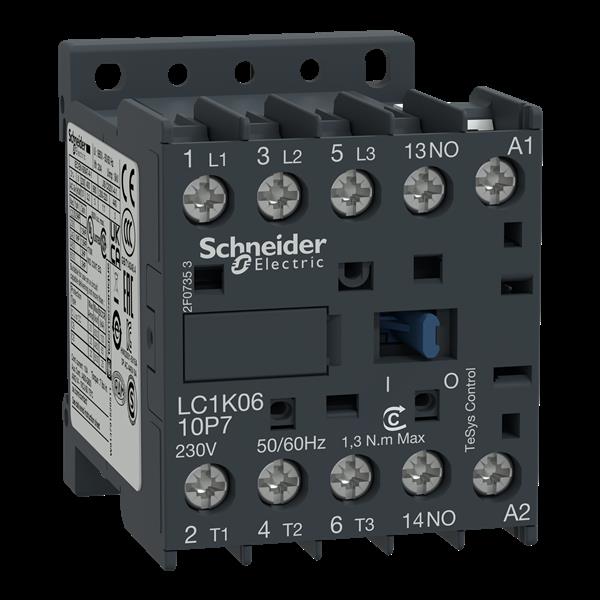

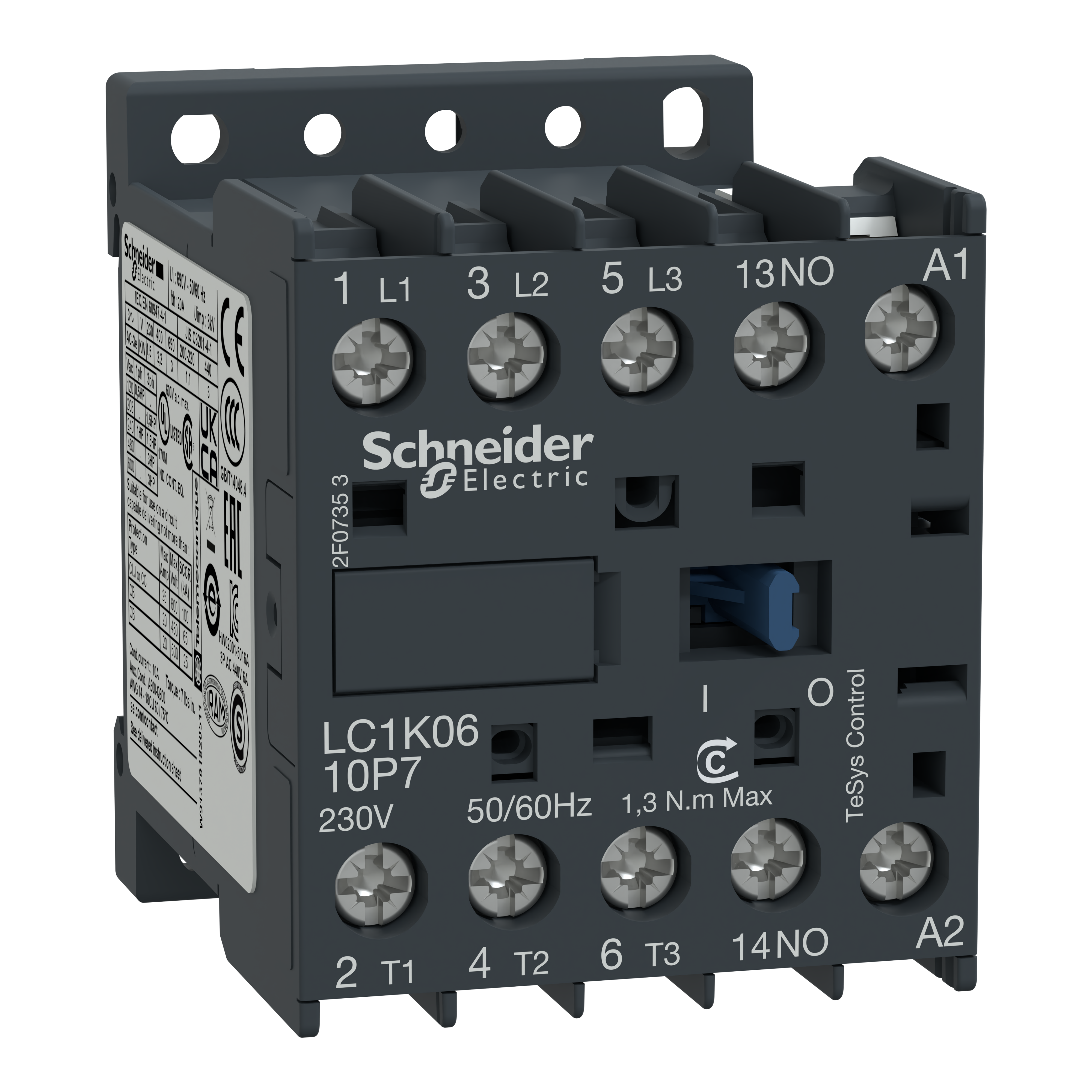

MINI CONTATOR LC1K0910B7
Ref: 21.05.152 Cód: LC1K0910B7 Marca: SCHNEIDER
CONTATOR TRIPOLAR TESYS K 9A 1NA 24VCA LC1K0910B7
Contator TeSys K, 3 polos (3NA), para aplicações de controle de motores at
é 9A/690V AC-3 (4kW@400V), e para aplicações de controle de carga não ind
utiva até 20A/690V AC-1. Fornece uma bobina de 24V 50/60Hz CA, contato auxil
iar embutido 1NA, conexão por terminais de grampo de parafuso. Para taxas de
operação de até 600 ciclos/hora e ambientes de até 50°C, proporciona co
nfiabilidade e durabilidade para aplicações padrão. Muito compacto (largur
a de 45 mm), montagem em trilho DIN ou fixação por parafuso. Certificação
multipadrões (IEC, UL, CSA, CCC, EAC), compatível com Green Premium (RoHS/
REACh).
Documentos:
Product D ata SheetDe claração de Conformidade - LC1K0910B7 Declaração RoHS da ChinaDeclaração de Conf ormidade - LC1K0910B7 Declaração REAChDeclaração de Conformidade - LC1K0910B7 Declar ação RoHS da UEDecl aração de Conformidade - LC1K0910B7 Declaração RoHS da ChinaDeclaração de Confor midade - LC1K0910B7 Declaração REAChDeclaração de Conformidade - LC1K0910B7 Declara? ?ão RoHS da UEDeclaração de Co nformidade Ambiental - LC1K0910B7 Declaração RoHS da UE| Complementar | |
| corrente de comutação mínima | 5 mA of circuito de sinalização |
| força mecânica | choques contator fechado, no eixo X: 10 Gn para 11 ms para IEC 60068-2-27 |
| força mecânica | choques contator fechado, no eixo Y.: 15 Gn para 11 ms para IEC 60068-2-27 |
| força mecânica | choques do contactor fechado, no eixo Z: 15 Gn para 11 ms para IEC 60068-2-27 |
| força mecânica | choques contator aberto, no eixo X: 6 Gn para 11 ms para IEC 60068-2-27 |
| força mecânica | choques contator aberto, no eixo Y.: 10 Gn para 11 ms para IEC 60068-2-27 |
| força mecânica | choques contator aberto, no eixo Z: 10 Gn para 11 ms para IEC 60068-2-27 |
| força mecânica | vibrações contator fechado: 4 Gn, 5...300 Hz para IEC 60068-2-6 |
| força mecânica | vibrações contator aberto: 2 Gn, 5...300 Hz para IEC 60068-2-6 |
| tensão de circuito de controle | 24 V CA 50/60 Hz |
| impedância média | 3 MOhm - Ith 20 A 50 Hz of circuito de potência |
| Contato Auxiliar | 1 NA |
| limites de tensão de circuito de controle | funcionamento: 0,8...1,15 Uc 50 °C) |
| limites de tensão de circuito de controle | saída: 0,2...0,75 Uc 50 °C) |
| distância não se sobrepõem | 0.5 mm |
| [Ith] corrente térmica ao ar livre convencional | 20 A a <50 °C of circuito de potência |
| [Ith] corrente térmica ao ar livre convencional | 10 A a <50 °C of circuito de sinalização |
| tipo do circuito de controle | CA a 50/60 Hz |
| nível de fiabilidade de segurança | B10d = 1369863 ciclos contator com carga nominal para EN/ISO 13849-1 |
| nível de fiabilidade de segurança | B10d = 20000000 ciclos contator com carga mecânica para EN/ISO 13849-1 |
| resistência de isolamento | > 10 MOhm of circuito de sinalização |
| capacidade de corte nominal | 110 A a 415 V para IEC 60947 |
| capacidade de corte nominal | 110 A a 440 V para IEC 60947 |
| capacidade de corte nominal | 80 A a 500 V para IEC 60947 |
| capacidade de corte nominal | 110 A a 220..0,230 V para IEC 60947 |
| capacidade de corte nominal | 110 A a 380..0,400 V para IEC 60947 |
| capacidade de corte nominal | 70 A a 660...690 V para IEC 60947 |
| capacidade de fechamento nominal Irms | 110 A CA of circuito de potência para NF C 63-110 |
| capacidade de fechamento nominal Irms | 110 A CA of circuito de potência para IEC 60947 |
| capacidade de fechamento nominal Irms | 110 A CA of circuito de sinalização para IEC 60947 |
| classificação do fusível associado | 25 A gG a <= 440 V of circuito de potência |
| classificação do fusível associado | 25 A aM of circuito de potência |
| classificação do fusível associado | 10 A gG of circuito de sinalização para IEC 60947 |
| classificação do fusível associado | 10 A gG of circuito de sinalização para VDE 0660 |
| alimentação do motor kW | 2.2 kW a 220..0,230 V CA 50/60 Hz CA-3 |
| alimentação do motor kW | 4 kW a 380...415 V CA 50/60 Hz CA-3 |
| alimentação do motor kW | 4 kW a 440 V CA 50/60 Hz CA-3 |
| alimentação do motor kW | 4 kW a 480 V CA 50/60 Hz CA-3 |
| alimentação do motor kW | 4 kW a 500 ... 600 V CA 50/60 Hz CA-3 |
| alimentação do motor kW | 4 kW a 660...690 V CA 50/60 Hz CA-3 |
| alimentação do motor kW | 2.2 kW a 400 V CA 50/60 Hz CA-4 |
| potência de irrupção em VA | 30-30 VA 20 °C) |
| composição de contatos de polos | 3 NA |
| categoria de uso | CA-3 |
| categoria de uso | CA-1 |
| categoria de uso | CA-4 |
| [Ie] corrente nominal de operação | 20 A 50 °C a <= 440 V CA CA-1 of circuito de potência |
| [Ie] corrente nominal de operação | 9 A a <= 440 V CA CA-3 of circuito de potência |
| [Ie] corrente nominal de operação | 16 A 70 °C a 690 V CA CA-1 of circuito de potência |
| tensão de comutação mínima | 17 V of circuito de sinalização |
| maximum operating rate | 3600 cic/h |
| frequência do circuito de sinalização | <= 400 Hz |
| tipo de contatos auxiliares | tipo instantâneo 1 NA |
| descrição de polos | 3P |
| compatibilidade de gama | LC1K |
| consumo de potência de manutenção em VA | 4.5-4.5 VA 20 °C) |
| tempo de operação | 10...20 ms desenergização da bobina e abertura NA |
| tempo de operação | 10...20 ms energização da bobina e fecho NA |
| categoria de sobretensão | III |
| dissipação de calor | 1.3-1.3 W |
| Meio ambiente | |
| certificações do produto | CSA |
| certificações do produto | UL |
| altitude de funcionamento | 2000 m sem |
| tratamento de proteção | TC para IEC 60068 |
| tratamento de proteção | TC para DIN 50016 |
| retardamento de chamas | V1 para UL 94 |
| retardamento de chamas | requisito 2 para NF F 16-101 |
| retardamento de chamas | requisito 2 para NF F 16-102 |
| Principal | |
| gama | TeSys |
| nome do produto | TeSys K |
| tipo de produto ou componente | contator |
| aplicação do contator | controle do motor |
| aplicação do contator | carga resistiva |
| linha de produto | TeSys K |
| aplicativo do dispositivo | controle |
| nome abreviado do dispositivo | LC1K |
