MINI CONTATOR LC1K0610M7
Ref: 21.05.138 Cód: MINI CONTATOR LC1K0610M7 Marca: SCHNEIDER

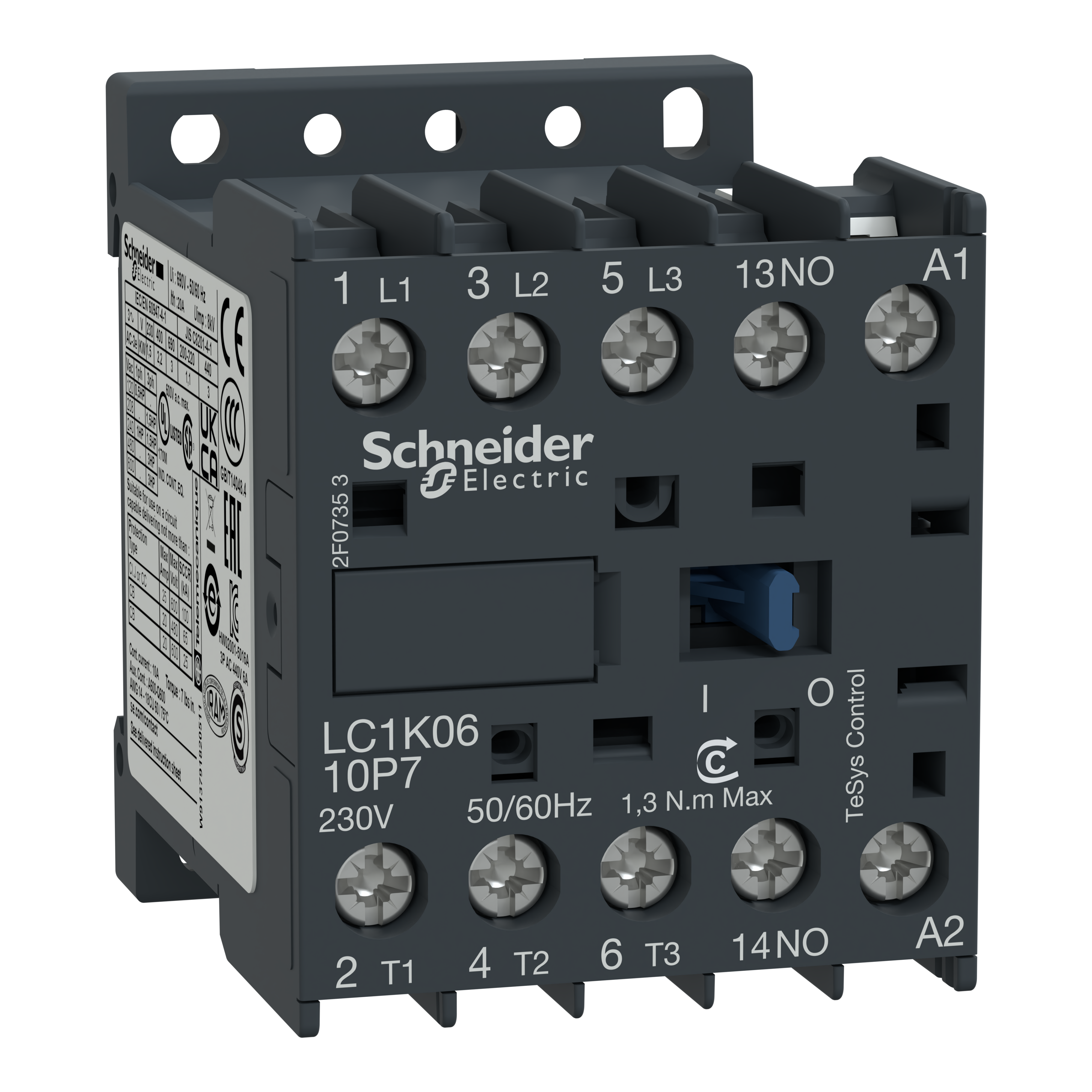

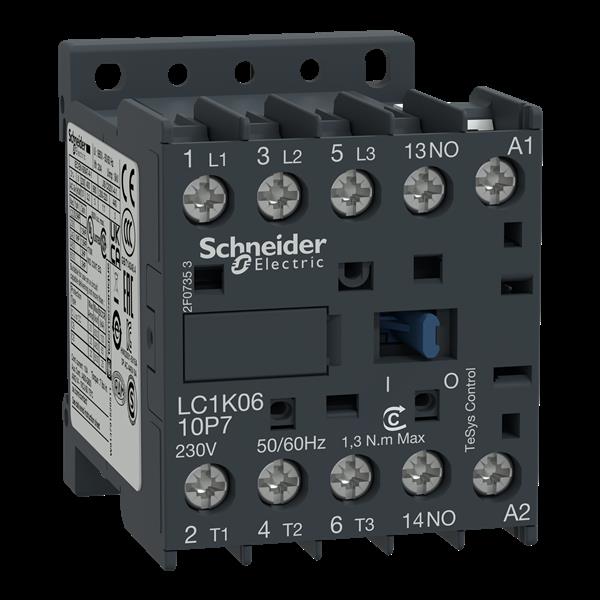

CONTATOR TRIPOLAR TESYS K 6A 1NA 220VCA LC1K0610M7
Contator TeSys K, 3 polos (3NA), para aplicações de controle de motores at
é 6A/690V AC-3 (2,2kW@400V). Fornece uma bobina de 220V 50/60Hz CA, contato
auxiliar embutido 1NA, conexão por terminais de grampo de parafuso. Para tax
as de operação de até 600 ciclos/hora e ambientes de até 50°C, proporcio
na confiabilidade e durabilidade para aplicações padrão. Muito compacto (l
argura de 45 mm), montagem em trilho DIN ou fixação por parafuso. Certifica
ção multipadrões (IEC, UL, CSA, CCC, EAC), compatível com Green Premium (
RoHS/REACh).
Documentos:
Prod uct Data SheetDeclaraç ão de Conformidade - LC1K0610M7 Declaração RoHS da UEDeclaração de Conf ormidade - LC1K0610M7 Declaração RoHS da ChinaDeclaração de Conformidade - LC1K061 0M7 Declaração REAChDeclaraçã o de Conformidade - LC1K0610M7 Declaração RoHS da UEDeclaração de Confor midade - LC1K0610M7 Declaração RoHS da ChinaDeclaração de Conformidade - LC1K0610M 7 Declaração REAChD eclaração de Conformidade Ambiental - LC1K0610M7 Declaração RoHS da China Declaraçã o de Conformidade Ambiental - LC1K0610M7 Declaração RoHS da UE| Complementar | |
| [Icw] corrente nominal de curta duração admissível | 90 A a <50 °C - 1 s of circuito de potência |
| [Icw] corrente nominal de curta duração admissível | 85 A a <50 °C - 5 s of circuito de potência |
| [Icw] corrente nominal de curta duração admissível | 80 A a <50 °C - 10 s of circuito de potência |
| [Icw] corrente nominal de curta duração admissível | 60 A a <50 °C - 30 s of circuito de potência |
| [Icw] corrente nominal de curta duração admissível | 45 A a <50 °C - 1 mín of circuito de potência |
| [Icw] corrente nominal de curta duração admissível | 40 A a <50 °C - 3 mín of circuito de potência |
| [Icw] corrente nominal de curta duração admissível | 20 A a <50 °C - >= 15 mín of circuito de potência |
| [Icw] corrente nominal de curta duração admissível | 80 A - 1 s of circuito de sinalização |
| [Icw] corrente nominal de curta duração admissível | 90 A - 500 ms of circuito de sinalização |
| [Icw] corrente nominal de curta duração admissível | 110 A - 100 ms of circuito de sinalização |
| dissipação de calor | 1.3-1.3 W |
| frequência do circuito de sinalização | <= 400 Hz |
| torque de aperto | 1.3 N.m - Ligar terminais de braçadeiras roscadas - com chave de fendas Philips Nº 2 |
| torque de aperto | 1.3 N.m - Ligar terminais de braçadeiras roscadas - com chave de fendas plano de Ø 6 mm |
| durabilidade elétrica | 1.3 Mciclos 6 A CA-3 no Ue <= 440 V |
| durabilidade mecânica | 10 Mciclos |
| tipo de contatos auxiliares | tipo instantâneo 1 NA |
| descrição de polos | 3P |
| compatibilidade de gama | LC1K |
| consumo de potência de manutenção em VA | 4.5-4.5 VA 20 °C) |
| tempo de operação | 10...20 ms desenergização da bobina e abertura NA |
| tempo de operação | 10...20 ms energização da bobina e fecho NA |
| largura | 45 mm |
| categoria de sobretensão | III |
| profundidade | 57 mm |
| [Ui] tensão de isolamento nominal | circuito de potência: 600 V para UL 508 |
| [Ui] tensão de isolamento nominal | circuito de potência: 690 V para IEC 60947-4-1 |
| [Ui] tensão de isolamento nominal | circuito de sinalização: 690 V para IEC 60947-4-1 |
| [Ui] tensão de isolamento nominal | circuito de sinalização: 690 V para IEC 60947-5-1 |
| [Ui] tensão de isolamento nominal | circuito de sinalização: 600 V para UL 508 |
| [Ui] tensão de isolamento nominal | circuito de potência: 600 V para CSA C22.2 No 14 |
| [Ui] tensão de isolamento nominal | circuito de sinalização: 600 V para CSA C22.2 No 14 |
| classificação do fusível associado | 25 A gG a <= 440 V of circuito de potência |
| classificação do fusível associado | 25 A aM of circuito de potência |
| classificação do fusível associado | 10 A gG of circuito de sinalização para IEC 60947 |
| classificação do fusível associado | 10 A gG of circuito de sinalização para VDE 0660 |
| power range | 0-0.5 kW a 200-240 V trifásico |
| power range | 0.55-1 kW a 200-240 V trifásico |
| power range | 1.1-2 kW a 200-240 V trifásico |
| power range | 0-0.5 kW a 380-440 V trifásico |
| power range | 0.55-1 kW a 380-440 V trifásico |
| power range | 1.1-2 kW a 380-440 V trifásico |
| power range | 2.2-3 kW a 380-440 V trifásico |
| power range | 0-0.5 kW a 480-500 V trifásico |
| power range | 0.55-1 kW a 480-500 V trifásico |
| power range | 1.1-2 kW a 480-500 V trifásico |
| power range | 2.2-3 kW a 480-500 V trifásico |
| alimentação do motor kW | 1.5 kW a 220..0,230 V CA 50/60 Hz CA-3 |
| alimentação do motor kW | 2.2 kW a 380...415 V CA 50/60 Hz CA-3 |
| alimentação do motor kW | 3 kW a 440 V CA 50/60 Hz CA-3 |
| alimentação do motor kW | 3 kW a 480 V CA 50/60 Hz CA-3 |
| alimentação do motor kW | 3 kW a 500 ... 600 V CA 50/60 Hz CA-3 |
| alimentação do motor kW | 3 kW a 660...690 V CA 50/60 Hz CA-3 |
| alimentação do motor kW | 1.5 kW a 400 V CA 50/60 Hz CA-4 |
| Peso | 0.18 kg |
| potência de irrupção em VA | 30-30 VA 20 °C) |
| [Uimp] tensão suportável de impulso nominal | 8 kV |
| conexões - terminais | terminais de braçadeiras roscadas 1 cabo(s) 1.5-4 mm² sólido |
| conexões - terminais | terminais de braçadeiras roscadas 1 cabo(s) 0.75-4 mm² flexível sem ponta do cabo |
| conexões - terminais | terminais de braçadeiras roscadas 1 cabo(s) 0.34-2.5 mm² flexível com |
| conexões - terminais | terminais de braçadeiras roscadas 2 cabo(s) 1.5-4 mm² sólido |
| conexões - terminais | terminais de braçadeiras roscadas 2 cabo(s) 0.75-4 mm² flexível sem ponta do cabo |
| conexões - terminais | terminais de braçadeiras roscadas 2 cabo(s) 0.34-1.5 mm² flexível com |
| limites de tensão de circuito de controle | funcionamento: 0,8...1,15 Uc 50 °C) |
| limites de tensão de circuito de controle | saída: 0,2...0,75 Uc 50 °C) |
| distância não se sobrepõem | 0.5 mm |
| [Ith] corrente térmica ao ar livre convencional | 20 A a <50 °C of circuito de potência |
| [Ith] corrente térmica ao ar livre convencional | 10 A a <50 °C of circuito de sinalização |
| suporte de montagem | calha |
| suporte de montagem | placa |
| tipo do circuito de controle | CA a 50/60 Hz |
| contactor coil voltage | 230 V CA padrão |
| contactor coil voltage | 220 V CA padrão |
| resistência de isolamento | > 10 MOhm of circuito de sinalização |
| capacidade de corte nominal | 110 A a 415 V para IEC 60947 |
| capacidade de corte nominal | 110 A a 440 V para IEC 60947 |
| capacidade de corte nominal | 80 A a 500 V para IEC 60947 |
| capacidade de corte nominal | 110 A a 220..0,230 V para IEC 60947 |
| capacidade de corte nominal | 110 A a 380..0,400 V para IEC 60947 |
| capacidade de corte nominal | 70 A a 660...690 V para IEC 60947 |
| composição de contatos de polos | 3 NA |
| motor starter type | direct on-line contactor |
| categoria de uso | CA-3 |
| categoria de uso | CA-4 |
| [Ie] corrente nominal de operação | 6 A a <= 440 V CA CA-3 of circuito de potência |
| capacidade de fechamento nominal Irms | 110 A CA of circuito de potência para NF C 63-110 |
| capacidade de fechamento nominal Irms | 110 A CA of circuito de potência para IEC 60947 |
| capacidade de fechamento nominal Irms | 110 A CA of circuito de sinalização para IEC 60947 |
| nível de fiabilidade de segurança | B10d = 1369863 ciclos contator com carga nominal para EN/ISO 13849-1 |
| nível de fiabilidade de segurança | B10d = 20000000 ciclos contator com carga mecânica para EN/ISO 13849-1 |
| tensão de comutação mínima | 17 V of circuito de sinalização |
| maximum operating rate | 3600 cic/h |
| corrente de comutação mínima | 5 mA of circuito de sinalização |
| força mecânica | choques contator fechado, no eixo X: 10 Gn para 11 ms para IEC 60068-2-27 |
| força mecânica | choques contator fechado, no eixo Y.: 15 Gn para 11 ms para IEC 60068-2-27 |
| força mecânica | choques do contactor fechado, no eixo Z: 15 Gn para 11 ms para IEC 60068-2-27 |
| força mecânica | choques contator aberto, no eixo X: 6 Gn para 11 ms para IEC 60068-2-27 |
| força mecânica | choques contator aberto, no eixo Y.: 10 Gn para 11 ms para IEC 60068-2-27 |
| força mecânica | choques contator aberto, no eixo Z: 10 Gn para 11 ms para IEC 60068-2-27 |
| força mecânica | vibrações contator fechado: 4 Gn, 5...300 Hz para IEC 60068-2-6 |
| força mecânica | vibrações contator aberto: 2 Gn, 5...300 Hz para IEC 60068-2-6 |
| tensão de circuito de controle | 220..0,230 V CA 50/60 Hz |
| [Ue] tensão de operação nominal | circuito de potência: 690 V CA 50/60 Hz |
| [Ue] tensão de operação nominal | circuito de sinalização: <= 690 V CA 50/60 Hz |
| altura | 58 mm |
| impedância média | 3 MOhm - Ith 20 A 50 Hz of circuito de potência |
| Contato Auxiliar | 1 NA |
| Meio ambiente | |
| certificações do produto | UL |
| certificações do produto | CSA |
| temperatura ambiente do ar para armazenamento | -50-80 °C |
| retardamento de chamas | V1 para UL 94 |
| retardamento de chamas | requisito 2 para NF F 16-101 |
| retardamento de chamas | requisito 2 para NF F 16-102 |
| padrões | BS 5424 |
| padrões | IEC 60947 |
| padrões | NF C 63-110 |
| padrões | VDE 0660 |
| grau de proteção IP | IP2x para VDE 0106 |
| altitude de funcionamento | 2000 m sem |
| tratamento de proteção | TC para IEC 60068 |
| tratamento de proteção | TC para DIN 50016 |
| Principal | |
| aplicativo do dispositivo | controle |
| nome abreviado do dispositivo | LC1K |
| tipo de produto ou componente | contator |
| aplicação do contator | controle do motor |
| nome do produto | TeSys K |
| gama | TeSys |
| linha de produto | TeSys K |
