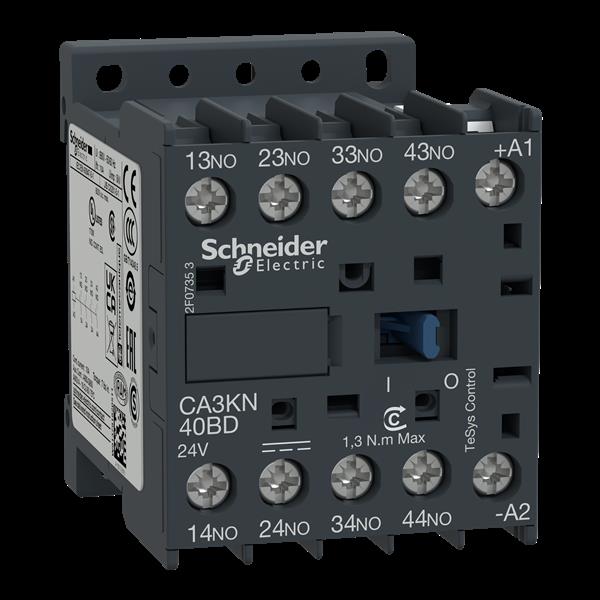

MINI CONTATOR CA3KN40BD
Ref: 21.04.005 Cód: CA3KN40BD Marca: Schneider Electric
CONTATOR AUXILIAR TESYS K 4NA 24VCC CA3KN40BD
Contator auxiliar TeSys K, 4 contatos (4NA), 10A/690V, para controle de cargas eletromagnéticas AC-15/DC-13. Ele fornece um circuito de controle de 24 Vcc sem consumo de inrush, conexão por terminais de grampo de parafuso. Para altas taxas de operação até 180 ciclos/min e temperatura ambiente -25/+50°C, obtém alta confiabilidade e durabilidade. Compacto (largura 45mm), para encaixe em trilho DIN 35mm ou fixação por parafuso. Certificação multipadrões (IEC, UL, CSA, CCC, EAC), produto Green Premium (RoHS/REACh).
Documentos:
Product Data SheetDeclaração de Conformidade - CA3KN40BD Declaração RoHS da ChinaDeclaração de Conformidade - CA3KN40BD Declaração REAChDeclaração de Conformidade - CA3KN40BD Declaração RoHS da UEComplementar | |
corrente de comutação mínima | 5 mA |
limites de tensão de circuito de controle | funcionamento: 0,8...1,15 Uc 50 °C) |
limites de tensão de circuito de controle | saída: 0,1...0,75 Uc 50 °C) |
distância não se sobrepõem | 0.5 mm |
[Ith] corrente térmica ao ar livre convencional | 10 A a <50 °C |
suporte de montagem | placa |
suporte de montagem | calha |
altura | 58 mm |
imunidade a microquebras | 2 ms |
consumo de potência de manutenção em W | 3-3 W a 20 °C |
resistência de isolamento | > 10 MOhm |
capacidade de fechamento nominal Irms | 110 A para IEC 60947 |
classificação do fusível associado | 10 A gG para IEC 60947 |
classificação do fusível associado | 10 A gG para VDE 0660 |
Peso | 0.225 kg |
conexões - terminais | terminais de braçadeiras roscadas 1 cabo(s) 1.5-4 mm² sólido |
conexões - terminais | terminais de braçadeiras roscadas 2 cabo(s) 1.5-4 mm² sólido |
conexões - terminais | terminais de braçadeiras roscadas 1 cabo(s) 0.75-4 mm² flexível com |
conexões - terminais | terminais de braçadeiras roscadas 2 cabo(s) 0.75-4 mm² flexível sem ponta do cabo |
conexões - terminais | terminais de braçadeiras roscadas 1 cabo(s) 0.34-1.5 mm² flexível com |
conexões - terminais | terminais de braçadeiras roscadas 2 cabo(s) 0.34-1.5 mm² flexível sem ponta do cabo |
tensão de comutação mínima | 17 V |
maximum operating rate | 10000 cic/h |
durabilidade mecânica | 20 Mciclos |
potência de irrupção em W | 3-3 W 20 °C) |
compatibilidade de gama | CA3K |
tempo de operação | 10 ms desenergização da bobina e abertura NA |
tempo de operação | 30...40 ms energização da bobina e fecho NA |
largura | 45 mm |
profundidade | 57 mm |
[Ui] tensão de isolamento nominal | 690 V para IEC 60947 |
[Ui] tensão de isolamento nominal | 750 V para VDE 0110, grupo C |
[Ui] tensão de isolamento nominal | 690 V para BS 5424 |
[Ui] tensão de isolamento nominal | 600 V para CSA C22.2 No 14 |
torque de aperto | 1.3 N.m - Ligar terminais de braçadeiras roscadas - com chave de fendas plano de Ø 6 mm |
torque de aperto | 1.3 N.m - Ligar terminais de braçadeiras roscadas - com chave de fendas Philips Nº 2 6 mm |
dissipação de calor | 3-3 W |
Meio ambiente | |
tratamento de proteção | TC para IEC 60068 |
grau de proteção IP | IP2x |
altitude de funcionamento | 2000 m sem |
temperatura ambiente do ar para armazenamento | -50-80 °C |
retardamento de chamas | V1 para UL 94 |
retardamento de chamas | requisito 2 para NF F 16-101 |
retardamento de chamas | requisito 2 para NF F 16-102 |
temperatura ambiente do ar para funcionamento | -25-50 °C |
padrões | BS 5424 |
padrões | IEC 60947 |
padrões | NF C 63-140 |
padrões | VDE 0660 |
força mecânica | vibrações contator aberto: 2 Gn, 5...300 Hz para IEC 60068-2-6 |
força mecânica | vibrações contator fechado: 4 Gn, 5...300 Hz para IEC 60068-2-6 |
força mecânica | choques contator aberto: 10 Gn para 11 ms para IEC 60068-2-27 |
força mecânica | choques contator fechado: 15 Gn para 11 ms para IEC 60068-2-27 |
certificações do produto | CSA |
certificações do produto | UL |
Principal | |
[Ue] tensão de operação nominal | <= 690 V <= 400 Hz |
tensão de circuito de controle | 24 V CC |
tipo do circuito de controle | CC padrão |
linha de produto | relé de controle TeSys k |
aplicação do contator | circuito de controle |
nome do produto | TeSys CAK |
tipo de produto ou componente | relé de controle |
gama | TeSys |
composição de contatos de polos | 4 NA |
categoria de uso | CA-15 |
categoria de uso | CC-13 |
nome abreviado do dispositivo | CA3K |
