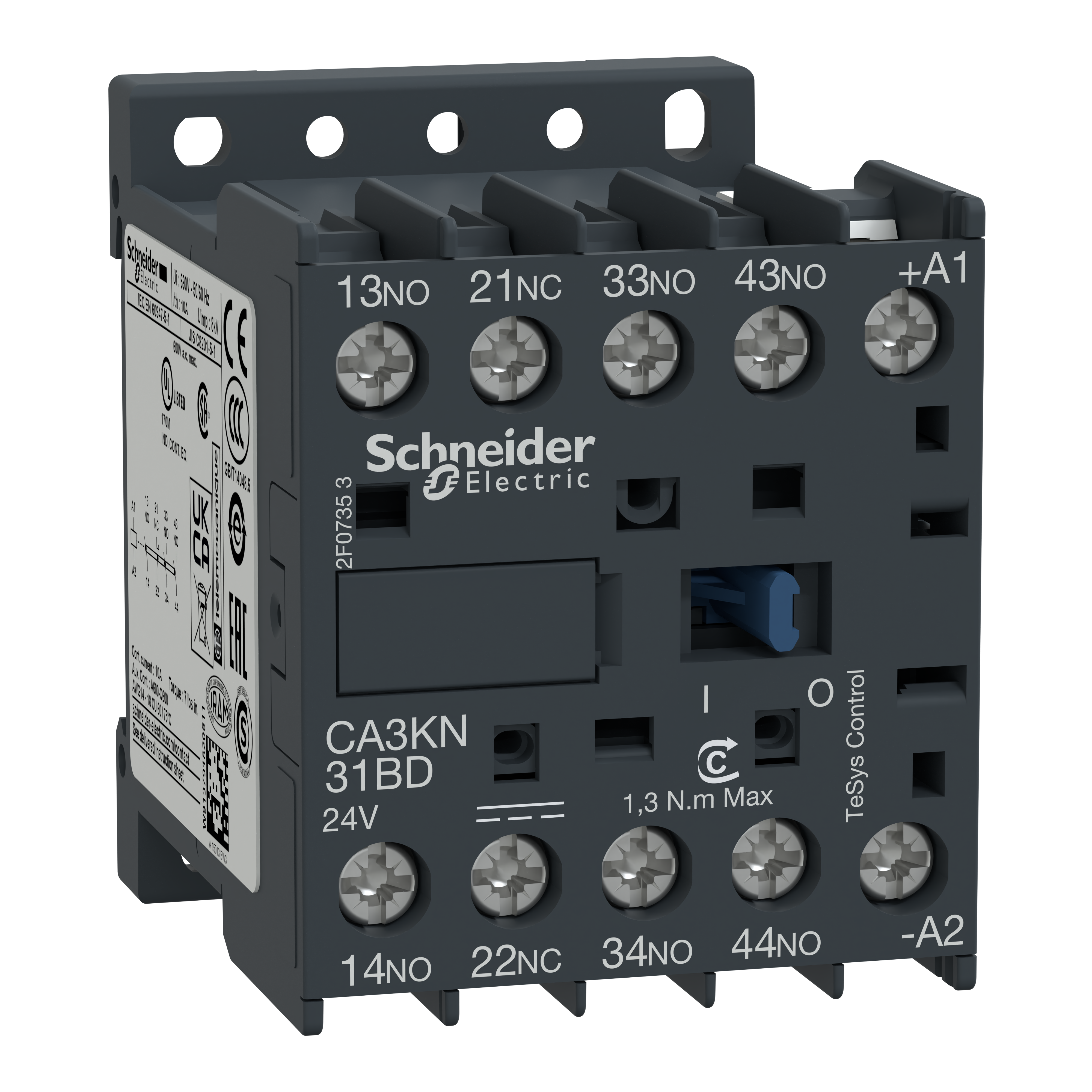

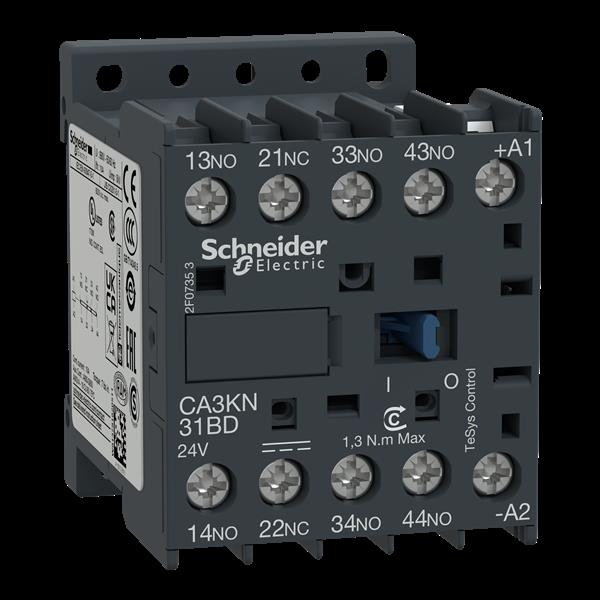

MINI CONTATOR CA3KN31BD
Ref: 21.04.006 Cód: CA3KN31BD Marca: SCHNEIDER
CONTATOR AUXILIAR TESYS K 3NA+1NF 24VCC CA3KN31BD
Contator auxiliar TeSys K, 4 contatos (3NA + 1NF), 10A/690V, para controle d
e cargas eletromagnéticas AC-15/DC-13. Ele fornece um circuito de controle d
e 24 Vcc sem consumo de inrush, conexão por terminais de grampo de parafuso.
Para altas taxas de operação até 180 ciclos/min e temperatura ambiente -2
5/+50°C, obtém alta confiabilidade e durabilidade. Compacto (largura 45mm),
para encaixe em trilho DIN 35mm ou fixação por parafuso. Certificação mu
ltipadrões (IEC, UL, CSA, CCC, EAC), produto Green Premium (RoHS/REACh).
Documentos:
Product Data SheetDeclaração de Conformidade - CA3KN31BD Declaração RoHS da ChinaDeclaração de Conformidade - CA3KN3 1BD Declaração REAChDeclaração de Conformidade - CA3KN31BD Declaração RoHS da UE Declaração de Conformidad e - CA3KN31BD Declaração RoHS da ChinaDeclaração de Conformidade - CA3KN31BD Declara ção REAChDe claração de Conformidade - CA3KN31BD Declaração RoHS da UEDeclaração de Conformidade Ambiental - CA3KN31BD Declaração RoHS da ChinaDeclaração de Conformidade Ambiental - CA3KN31BD Declaração RoHS da UE| Complementar | |
| dissipação de calor | 3-3 W |
| durabilidade mecânica | 20 Mciclos |
| potência de irrupção em W | 3-3 W 20 °C) |
| compatibilidade de gama | CA3K |
| torque de aperto | 1.3 N.m - Ligar terminais de braçadeiras roscadas - com chave de fendas plano de Ø 6 mm |
| torque de aperto | 1.3 N.m - Ligar terminais de braçadeiras roscadas - com chave de fendas Philips Nº 2 6 mm |
| corrente de comutação mínima | 5 mA |
| limites de tensão de circuito de controle | funcionamento: 0,8...1,15 Uc 50 °C) |
| limites de tensão de circuito de controle | saída: 0,1...0,75 Uc 50 °C) |
| distância não se sobrepõem | 0.5 mm |
| [Ith] corrente térmica ao ar livre convencional | 10 A a <50 °C |
| suporte de montagem | calha |
| suporte de montagem | placa |
| altura | 58 mm |
| imunidade a microquebras | 2 ms |
| classificação do fusível associado | 10 A gG para IEC 60947 |
| classificação do fusível associado | 10 A gG para VDE 0660 |
| Peso | 0.225 kg |
| conexões - terminais | terminais de braçadeiras roscadas 1 cabo(s) 1.5-4 mm² sólido |
| conexões - terminais | terminais de braçadeiras roscadas 2 cabo(s) 1.5-4 mm² sólido |
| conexões - terminais | terminais de braçadeiras roscadas 1 cabo(s) 0.75-4 mm² flexível com |
| conexões - terminais | terminais de braçadeiras roscadas 2 cabo(s) 0.75-4 mm² flexível sem ponta do cabo |
| conexões - terminais | terminais de braçadeiras roscadas 1 cabo(s) 0.34-1.5 mm² flexível com |
| conexões - terminais | terminais de braçadeiras roscadas 2 cabo(s) 0.34-1.5 mm² flexível sem ponta do cabo |
| consumo de potência de manutenção em W | 3-3 W a 20 °C |
| resistência de isolamento | > 10 MOhm |
| capacidade de fechamento nominal Irms | 110 A para IEC 60947 |
| tensão de comutação mínima | 17 V |
| maximum operating rate | 10000 cic/h |
| tempo de operação | 10 ms desenergização da bobina e abertura NA |
| tempo de operação | 30...40 ms energização da bobina e fecho NA |
| tempo de operação | 15 ms desenergização da bobina e fecho NF |
| tempo de operação | 25...35 ms energização da bobina e abertura NF |
| largura | 45 mm |
| profundidade | 57 mm |
| [Ui] tensão de isolamento nominal | 690 V para IEC 60947 |
| [Ui] tensão de isolamento nominal | 750 V para VDE 0110, grupo C |
| [Ui] tensão de isolamento nominal | 690 V para BS 5424 |
| [Ui] tensão de isolamento nominal | 600 V para CSA C22.2 No 14 |
| Meio ambiente | |
| temperatura ambiente do ar para armazenamento | -50-80 °C |
| retardamento de chamas | V1 para UL 94 |
| retardamento de chamas | requisito 2 para NF F 16-101 |
| retardamento de chamas | requisito 2 para NF F 16-102 |
| temperatura ambiente do ar para funcionamento | -25-50 °C |
| padrões | BS 5424 |
| padrões | IEC 60947 |
| padrões | NF C 63-140 |
| padrões | VDE 0660 |
| força mecânica | vibrações contator aberto: 2 Gn, 5...300 Hz para IEC 60068-2-6 |
| força mecânica | vibrações contator fechado: 4 Gn, 5...300 Hz para IEC 60068-2-6 |
| força mecânica | choques contator aberto: 10 Gn para 11 ms para IEC 60068-2-27 |
| força mecânica | choques contator fechado: 15 Gn para 11 ms para IEC 60068-2-27 |
| certificações do produto | CSA |
| certificações do produto | UL |
| tratamento de proteção | TC para IEC 60068 |
| grau de proteção IP | IP2x |
| altitude de funcionamento | 2000 m sem |
| Principal | |
| [Ue] tensão de operação nominal | <= 690 V <= 400 Hz |
| tipo do circuito de controle | CC padrão |
| tensão de circuito de controle | 24 V CC |
| linha de produto | relé de controle TeSys k |
| aplicação do contator | circuito de controle |
| gama | TeSys |
| composição de contatos de polos | 3 NA + 1 NF |
| categoria de uso | CA-15 |
| categoria de uso | CC-13 |
| nome do produto | TeSys CAK |
| tipo de produto ou componente | relé de controle |
| nome abreviado do dispositivo | CA3K |
