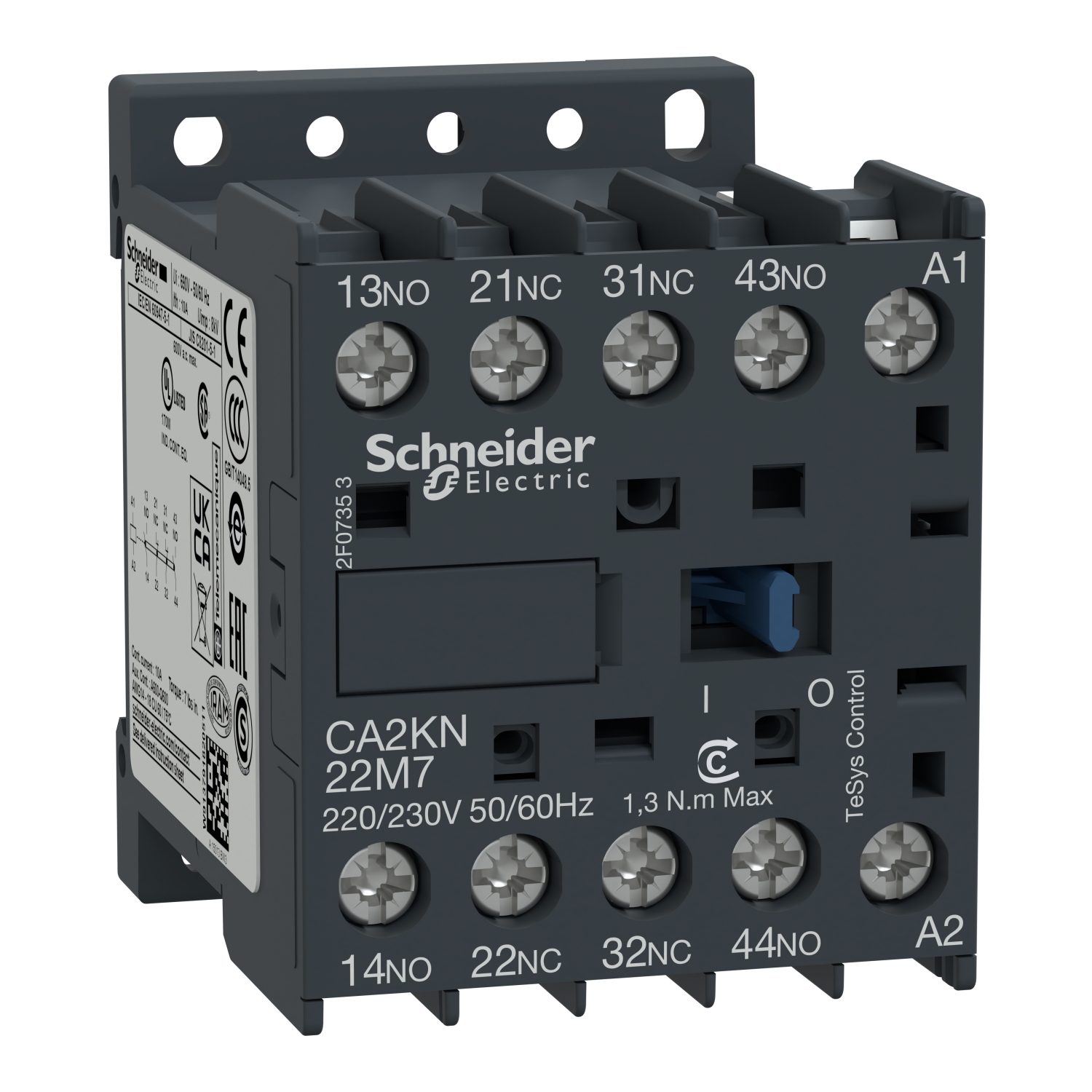

MINI CONTATOR CA2KN22M7
Ref: 21.04.026 Cód: CA2KN22M7 Marca: SCHNEIDER
CONTATOR AUXILIAR TESYS K 2NA+2NF 220VCA CA2KN22M7
Contator auxiliar TeSys K, 4 contatos (2NA + 2NF), 10A/690V, para controle d
e cargas eletromagnéticas AC-15/DC-13. Ele fornece um circuito de controle d
e 220-230V 50/60Hz CA, conexão por terminais de braçadeira de parafuso. Par
a altas taxas de operação até 180 ciclos/min e temperatura ambiente -25/+5
0°C, obtém alta confiabilidade e durabilidade. Compacto (largura 45mm), par
a encaixe em trilho DIN 35mm ou fixação por parafuso. Certificação multip
adrões (IEC, UL, CSA, CCC, EAC), produto Green Premium (RoHS/REACh).
Documentos:
Product Data SheetDeclaração de Conformidade - CA2KN22M7 Declaração REAChDeclaração de Conformidade - CA2KN22M7 Declara? ?ão RoHS da ChinaDeclaração de Conformidade - CA2KN22M7 Declaração RoHS da UEDeclaração de Conformidade - CA2KN22M7 Declaração RoHS da ChinaDeclaração de Conformidade - CA2KN22M7 Declaração RoHS da UEDeclaração de Conformidade - CA2KN22M7 Declaração RoHS da China< /a>Declaração de Conformidade - CA2KN 22M7 Declaração RoHS da UEDeclaração de Conformidade - CA2KN22M7 Declaraç ão RoHS da ChinaDeclaração de Conformidade - CA2KN22M7 Declaração RoHS da UEDeclaração de Conformidade Ambient al - CA2KN22M7 Declaração RoHS da ChinaDeclaração de Conformidade Ambiental - CA2KN22M 7 Declaração RoHS da UE| Complementar | |
| corrente de comutação mínima | 5 mA |
| altura | 58 mm |
| limites de tensão de circuito de controle | saída: 0,2...0,75 Uc 50 °C) |
| limites de tensão de circuito de controle | funcionamento: 0,8...1,15 Uc 50 °C) |
| distância não se sobrepõem | 0.5 mm |
| [Ith] corrente térmica ao ar livre convencional | 10 A a <50 °C |
| suporte de montagem | calha |
| suporte de montagem | placa |
| imunidade a microquebras | 2 ms |
| resistência de isolamento | > 10 MOhm |
| classificação do fusível associado | 10 A gG para IEC 60947 |
| classificação do fusível associado | 10 A gG para VDE 0660 |
| Peso | 0.18 kg |
| potência de irrupção em VA | 30-30 VA 20 °C) |
| conexões - terminais | terminais de braçadeiras roscadas 1 cabo(s) 1.5-4 mm² sólido |
| conexões - terminais | terminais de braçadeiras roscadas 2 cabo(s) 1.5-4 mm² sólido |
| conexões - terminais | terminais de braçadeiras roscadas 1 cabo(s) 0.75-4 mm² flexível com |
| conexões - terminais | terminais de braçadeiras roscadas 2 cabo(s) 0.75-4 mm² flexível sem ponta do cabo |
| conexões - terminais | terminais de braçadeiras roscadas 1 cabo(s) 0.34-1.5 mm² flexível com |
| conexões - terminais | terminais de braçadeiras roscadas 2 cabo(s) 0.34-1.5 mm² flexível sem ponta do cabo |
| capacidade de fechamento nominal Irms | 110 A para IEC 60947 |
| tensão de comutação mínima | 17 V |
| maximum operating rate | 10000 cic/h |
| torque de aperto | 1.3 N.m - Ligar terminais de braçadeiras roscadas - com chave de fendas plano de Ø 6 mm |
| torque de aperto | 1.3 N.m - Ligar terminais de braçadeiras roscadas - com chave de fendas Philips Nº 2 6 mm |
| consumo de potência de manutenção em VA | 4.5-4.5 VA 20 °C) |
| tempo de operação | 10...20 ms desenergização da bobina e abertura NA |
| tempo de operação | 10...20 ms energização da bobina e fecho NA |
| tempo de operação | 15...25 ms desenergização da bobina e fecho NF |
| tempo de operação | 5...15 ms energização da bobina e abertura NF |
| largura | 45 mm |
| profundidade | 57 mm |
| [Ui] tensão de isolamento nominal | 690 V para IEC 60947 |
| [Ui] tensão de isolamento nominal | 750 V para VDE 0110, grupo C |
| [Ui] tensão de isolamento nominal | 690 V para BS 5424 |
| [Ui] tensão de isolamento nominal | 600 V para CSA C22.2 No 14 |
| durabilidade mecânica | 10 Mciclos |
| compatibilidade de gama | CA2K |
| dissipação de calor | 1.3-1.3 W |
| Meio ambiente | |
| grau de proteção IP | IP2x |
| altitude de funcionamento | 2000 m sem |
| tratamento de proteção | TC para IEC 60068 |
| temperatura ambiente do ar para armazenamento | -50-80 °C |
| retardamento de chamas | V1 para UL 94 |
| retardamento de chamas | requisito 2 para NF F 16-101 |
| retardamento de chamas | requisito 2 para NF F 16-102 |
| padrões | BS 5424 |
| padrões | IEC 60947 |
| padrões | NF C 63-140 |
| padrões | VDE 0660 |
| temperatura ambiente do ar para funcionamento | -25-50 °C |
| certificações do produto | CSA |
| certificações do produto | UL |
| força mecânica | vibrações contator aberto: 2 Gn, 5...300 Hz para IEC 60068-2-6 |
| força mecânica | vibrações contator fechado: 4 Gn, 5...300 Hz para IEC 60068-2-6 |
| força mecânica | choques contator aberto: 10 Gn para 11 ms para IEC 60068-2-27 |
| força mecânica | choques contator fechado: 15 Gn para 11 ms para IEC 60068-2-27 |
| Principal | |
| [Ue] tensão de operação nominal | <= 690 V <= 400 Hz |
| linha de produto | relé de controle TeSys k |
| tipo do circuito de controle | CA a 50/60 Hz |
| tensão de circuito de controle | 220..0,230 V CA 50/60 Hz |
| tipo de produto ou componente | relé de controle |
| aplicação do contator | circuito de controle |
| nome do produto | TeSys CAK |
| gama | TeSys |
| composição de contatos de polos | 2 NA + 2 NF |
| categoria de uso | CA-15 |
| categoria de uso | CC-13 |
| nome abreviado do dispositivo | CA2K |
