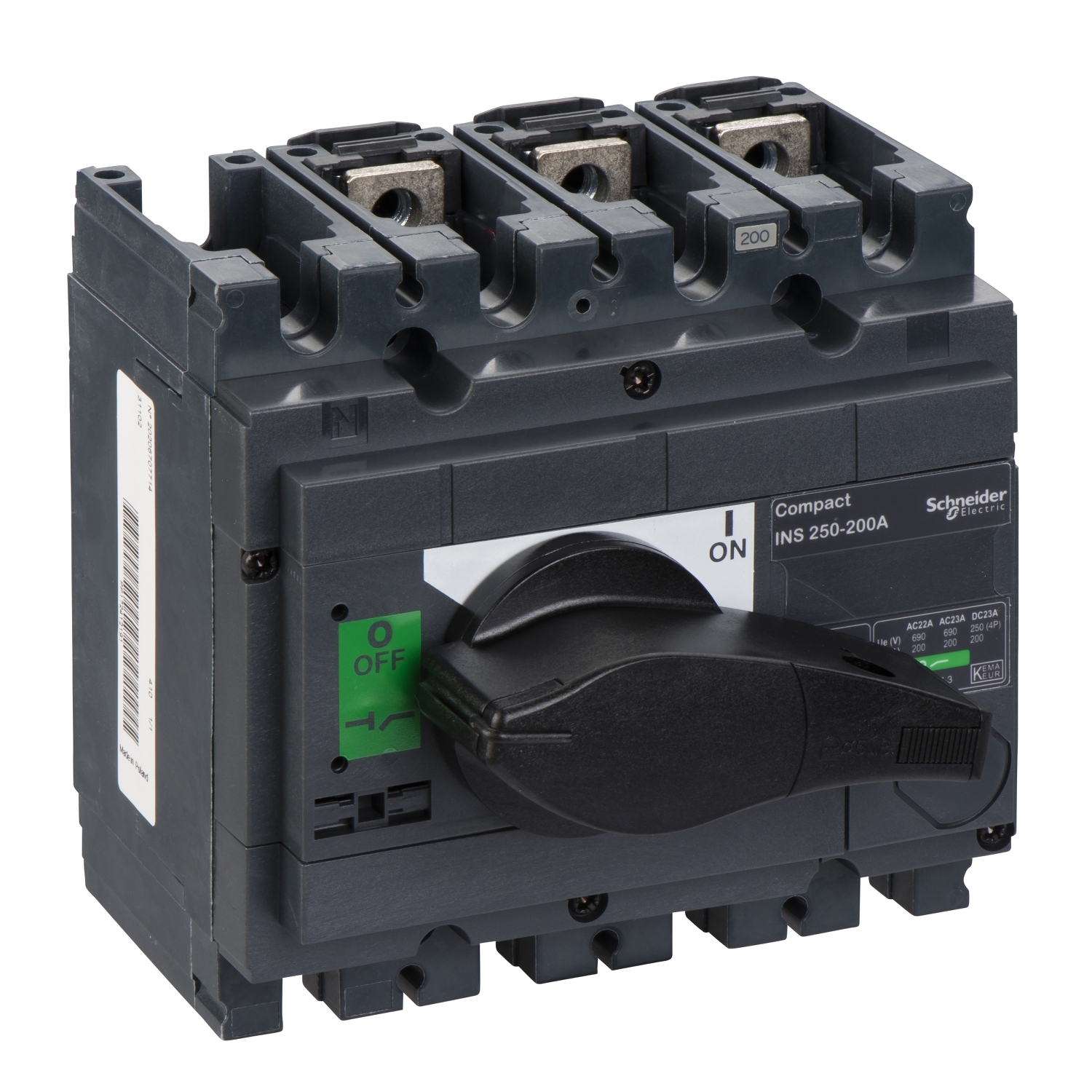

INTERRUPTOR CARGA INS250/200 200A- 31102
Ref: 21.50.032 Cód: INTERRUPTOR CARGA INS250/200 200A
INTERRUPTOR INS200A TRIPOLAR
Documentos:
Product Data SheetDeclaração de Conformidade - 3110 2 Declaração RoHS da UEDeclaração de Conformidade - 31102 Declaração RoHS da Chi naDeclaração de Conformidade - 31102 Declaração REAChDeclaração de Conformidade - 31102 Declaração REAChDeclaração de Conformidade - 311 02 Declaração REAChDeclaração de Conf ormidade - 31102 Declaração REAChDeclaração de Conformidade Ambiental - 31102 Decl aração RoHS da ChinaDeclaração de Conformidade Ambiental - 31102 Declaração RoHS da UEDeclaração de Conformidade Ambiental - 31102 Declaração REACh| Complementar | |
| altura | 136 mm |
| passo de conexão | 35 mm |
| suporte de montagem | placa |
| suporte de montagem | calha |
| conexão na parte inferior | frontal |
| cor do punho | preto |
| compatibilidade de gama | INS250 |
| largura | 140 mm |
| profundidade | 96 mm |
| [Icw] corrente nominal de curta duração admissível | 1.8 kA durante 30 s para IEC 60947-3 |
| [Icw] corrente nominal de curta duração admissível | 2.2 kA durante 20 s para IEC 60947-3 |
| [Icw] corrente nominal de curta duração admissível | 4.9 kA durante 3 s para IEC 60947-3 |
| [Icw] corrente nominal de curta duração admissível | 8.5 kA durante 1 s para IEC 60947-3 |
| avaliado pela carga | ininterrupta |
| potência máxima | CA-23: 110 kW a 440 V CA 50/60 Hz |
| potência máxima | CA-23: 110 kW a 480 V CA 50/60 Hz (NEMA) |
| potência máxima | CA-23: 132 kW a 500/525 V CA 50/60 Hz |
| potência máxima | CA-23: 160 kW a 660/690 V CA 50/60 Hz |
| potência máxima | CA-23: 55 kW a 220/240 V CA 50/60 Hz |
| potência máxima | CA-23: 55 kW a 230 V CA 50/60 Hz (NEMA) |
| potência máxima | CA-23: 90 kW a 380/415 V CA 50/60 Hz |
| Peso | 2 kg |
| tipo de controle | punho giratório frontal direto |
| conexões da parte de cima | frontal |
| modo de montagem | fixo |
| durabilidade elétrica | CA -22A: 1500 ciclos 440 V CA 50/60 Hz |
| durabilidade elétrica | CA -22A: 1500 ciclos 500 V CA 50/60 Hz |
| durabilidade elétrica | CA -22A: 1500 ciclos 690 V CA 50/60 Hz |
| durabilidade elétrica | CA -23A: 1500 ciclos 440 V CA 50/60 Hz |
| durabilidade elétrica | CA -23A: 1500 ciclos 500 V CA 50/60 Hz |
| durabilidade elétrica | CA -23A: 1500 ciclos 690 V CA 50/60 Hz |
| durabilidade elétrica | CC-22A: 1500 ciclos 125 V CC 2 polos em série |
| durabilidade elétrica | CC-23A: 1500 ciclos 125 V CC 2 polos em série |
| durabilidade mecânica | 15000 ciclos |
| Meio ambiente | |
| temperatura ambiente do ar para armazenamento | -50-85 °C |
| padrões | IEC 60947-1 |
| padrões | IEC 60947-3 |
| grau de proteção IK | IK07 para EN 50102 |
| grau de proteção IP | IP40 para IEC 60529 |
| temperatura ambiente do ar para funcionamento | -25-70 °C |
| certificações do produto | CCC |
| certificações do produto | KEMA-KEUR |
| Principal | |
| frequência da rede | 50/60 Hz |
| linha de produto | INS250 |
| [Ith] corrente térmica ao ar livre convencional | 200 A a 60 °C |
| [Ue] tensão de operação nominal | 125 V CC |
| [Ue] tensão de operação nominal | 690 V CA 50/60 Hz |
| indicação de posição do contato | sim |
| tipo de produto ou componente | interruptor-seccionador |
| nome do produto | Compact INS |
| tipo de rede | CC |
| tipo de rede | CA |
| frenagem visível | não |
| nome abreviado do dispositivo | Interpact INS250 |
| gama | Compactar |
| nome do interruptor secionador | Interpact INS250 |
| graus de poluição | 3 |
| [Icm] capacidade de fechamento nominal em curto-circuito | 30 kA interruptor secionador autônomo 690 V CA a 50/60 Hz |
| [Icm] capacidade de fechamento nominal em curto-circuito | 330 kA com disjuntor de proteção a montante 690 V CA a 50/60 Hz |
| [Ui] tensão de isolamento nominal | 750 V CA 50/60 Hz |
| adequação para isolamento | sim |
| [Ie] corrente nominal de operação | CA -22A: 200 A CA 50/60 Hz 220/240 V |
| [Ie] corrente nominal de operação | CA -23A: 200 A CA 50/60 Hz 480 V NEMA |
| [Ie] corrente nominal de operação | CA -23A: 200 A CA 50/60 Hz 500/525 V |
| [Ie] corrente nominal de operação | CA -23A: 200 A CA 50/60 Hz 660/690 V |
| [Ie] corrente nominal de operação | CC-22A: 200 A CC 125 V 2 polos em série |
| [Ie] corrente nominal de operação | CC-23A: 200 A CC 125 V 2 polos em série |
| [Ie] corrente nominal de operação | CA -22A: 200 A CA 50/60 Hz 380/415 V |
| [Ie] corrente nominal de operação | CA -22A: 200 A CA 50/60 Hz 440/480 V |
| [Ie] corrente nominal de operação | CA -22A: 200 A CA 50/60 Hz 480 V NEMA |
| [Ie] corrente nominal de operação | CA -22A: 200 A CA 50/60 Hz 500/525 V |
| [Ie] corrente nominal de operação | CA -22A: 200 A CA 50/60 Hz 660/690 V |
| [Ie] corrente nominal de operação | CA -23A: 200 A CA 50/60 Hz 220/240 V |
| [Ie] corrente nominal de operação | CA -23A: 200 A CA 50/60 Hz 380/415 V |
| [Ie] corrente nominal de operação | CA -23A: 200 A CA 50/60 Hz 440/480 V |
| descrição de polos | 3P |
