INTERR. DIF. 40 A 30 MA 16204 - A9R71240
Ref: 21.37.061 Cód: INTERR. DIF. 40 A 30 MA 16204

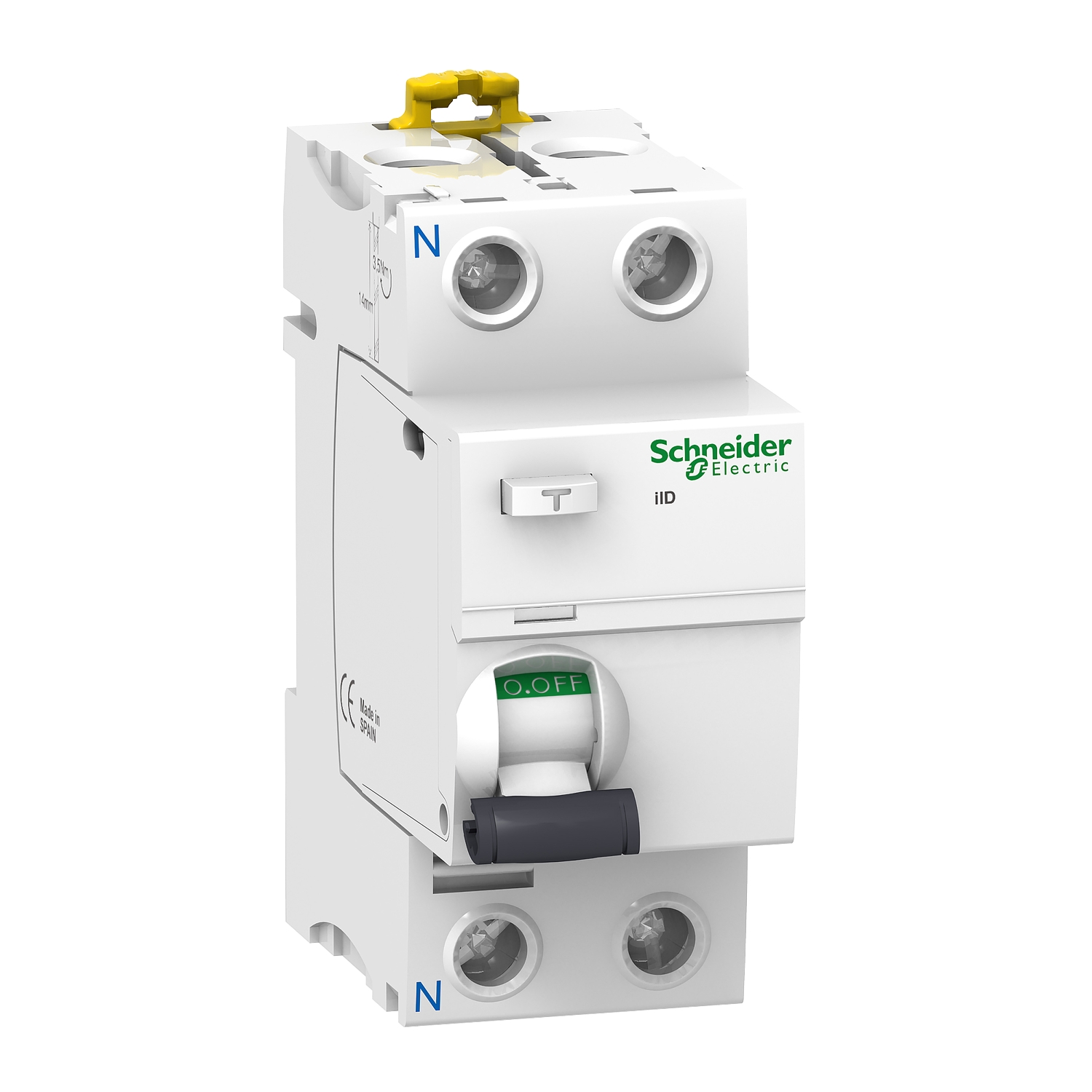

INTERRUPTOR DIFERENCIAL RESIDUAL ACTI9 IID 2P 40A 30MA CLASSE AC 230V A9R71240
Documentos:
Product Data SheetDeclaração d e Conformidade - A9R71240 Declaração RoHS da ChinaDeclaração de Conformidade - A9R71240 Declaração RoHS da UEDe claração de Conformidade - A9R71240 Declaração REAChDeclaração de Conformidade - A9R 71240 Declaração REAChDeclaração de Conformidade - A9R71240 Declaração REAChDeclaração de Conformidade - A9R71240 Dec laração REACh Declaração de Conformidade Ambiental - A9R71240 Declaração RoHS da UE Declaração de C onformidade Ambiental - A9R71240 Declaração REACh| Complementar | |
| frequência da rede | 50/60 Hz |
| altura | 91 mm |
| indicação de posição do contato | sim |
| descrição das opções de bloqueio | dispositivo de travamento |
| conexões - terminais | terminal simples superior ou inferior1-35 mm² rígido |
| conexões - terminais | terminal simples superior ou inferior1-25 mm² flexível |
| conexões - terminais | terminal simples superior ou inferior1-25 mm² flexível com virola |
| suporte de montagem | calha DIN |
| localização do dispositivo no sistema | de saída |
| desvios de 9 mm | 4 |
| compatibilidade do bloco de distribuição do barramento combinado | superior ou inferior: Protetor de barramento |
| Peso | 0.21 kg |
| comprimento da decapagem do fio | 14 mm of superior ou inferior conexão |
| tipo de controle | alavanca articulada |
| tecnologia de disparo de corrente residual | independente da tensão |
| [Ui] tensão de isolamento nominal | 500 V CA 50/60 Hz |
| modo de montagem | de encaixe |
| durabilidade elétrica | CA-1: 15000 ciclos |
| capacidade de fechamento e corte nominal | Idm 1500 A |
| capacidade de fechamento e corte nominal | Im 1500 A |
| durabilidade mecânica | 20000 ciclos |
| [Uimp] tensão suportável de impulso nominal | 6 kV |
| cor | RAL 9003 |
| largura | 36 mm |
| profundidade | 73.5 mm |
| torque de aperto | 3.5-3.5 N.m superior ou inferior |
| compatibilidade de gama | iID |
| corrente de curto-circuito condicional nominal | 10 kA |
| [Ue] tensão de operação nominal | 220...240 V CA 50/60 Hz |
| Meio ambiente | |
| temperatura ambiente do ar para armazenamento | -40-85 °C |
| graus de poluição | 3 |
| grau de proteção IP | IP20 para IEC 60529 |
| grau de proteção IP | IP40 (invólucro modular) para IEC 60529 |
| normas | EN/IEC 61008-1 |
| compatibilidade eletromagnética | 8/20 µs tensão aos choques, 250 A para EN/IEC 61008-1 |
| certificações do produto | SNI |
| temperatura ambiente do ar para funcionamento | -5-60 °C |
| Principal | |
| [In] corrente nominal | 40 A |
| sensibilidade de fuga à terra | 30 mA |
| classe de proteção de fuga à terra | Classe AC |
| tipo de produto ou componente | Interruptor diferencial (DR/IDR) |
| tipo de rede | CA |
| linha de produto | iID |
| nome do produto | Acti 9 iID |
| gama | Acti 9 |
| atraso de proteção de fuga à terra | instantâneo |
| descrição de polos | 2P |
| posição neutra | esquerda |
| nome abreviado do dispositivo | iID |
