FRONTAL ZB5CV043

Ref: 21.15.454 Cód: FRONTAL ZB5CV043

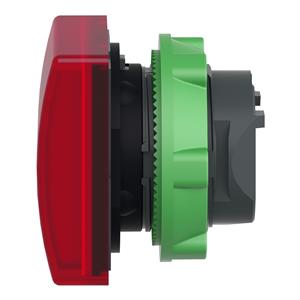

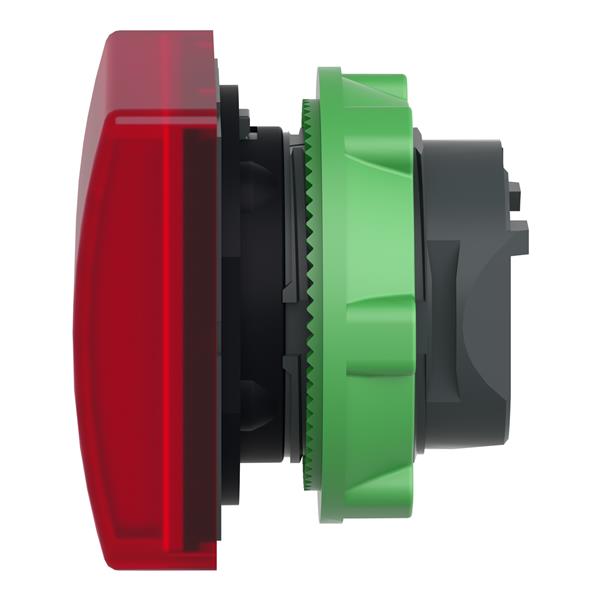

Cabeçote para sinalizador modular Ø22mm plástico, quadrado, para LED integral, vermelho

Descrição
Caracteristicas Técnicas

Documentos:

Product Data Sheet Declaração de Conformi dade - ZB5CV043 Declaração REACh Declaração de Conformidade - ZB5CV043 Declaração RoHS da UE Declaraç? ?o de Conformidade - ZB5CV043 Declaração RoHS da China Declaração de Conformidade Ambie ntal - ZB5CV043 Declaração REACh

Complementar
grupo principal	luz piloto
customizable	0
Peso	0.02 kg
altura total CAD	30 mm
cor de lente ou tampa/operador	vermelho
código de composição elétrica	P1 em montagem frontal com LED incorporado
código de composição elétrica	P2 em montagem frontal com LED integral e transformador
código de composição elétrica	PF1 em montagem frontal com LED incorporado
código de composição elétrica	PR1 em montagem posterior com LED incorporado
apresentação do dispositivo	basic element
compatibilidade de gama	ZB5
escudo de isolamento	não
nome da estação	XALD 1...5 recortes
nome da estação	XALK 2...5 recortes
largura total CAD	30 mm
profundidade total CAD	29 mm
grupo de produto	LED incorporado ajustado às lentes
Meio ambiente
tratamento de proteção	TH
resistência a lavadora de alta pressão	7000000 Pa a 55 °C, distância : 0,1 m
grau de proteção NEMA	NEMA 13
grau de proteção NEMA	NEMA 4X
resistência ao choque	30 gn (Duração = 18 ms of meia aceleração onda senoidal para IEC 60068-2-27
resistência ao choque	50 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27
padrões	CSA C22.2 No 14
padrões	EN/IEC 60947-5-5
padrões	EN/IEC 60947-5-4
padrões	EN/IEC 60947-1
padrões	EN/IEC 60947-5-1
padrões	UL 508
padrões	JIS C8201-5-1
padrões	JIS C8201-1
temperatura ambiente do ar para armazenamento	-40-70 °C
categoria de sobretensão	classe II para IEC 60536
grau de proteção IP	IP66 para IEC 60529
resistência à vibração	5 gn (f = 2-500 Hz) para IEC 60068-2-6
grau de proteção IK	IK05 para IEC 50102
temperatura ambiente do ar para funcionamento	-25-70 °C
Principal
informações adicionais do operador	com lente simples
linha de produto	Harmony XB5
diâmetro de montagem	22 mm
tipo de cabeça	standard
material do aro	dark grey plastic
tipo de produto ou componente	cabeça para luz piloto
forma da cabeça da unidade de sinalização	quadrado
cor de lente ou tampa/operador	vermelho
venda por quantidade indivisível	1
compatibilidade do produto	LED incorporado
nome abreviado do dispositivo	ZB5
