FRONTAL ZB5AV033
Ref: 21.15.529 Cód: ZB5AV033 Marca: Schneider Electric

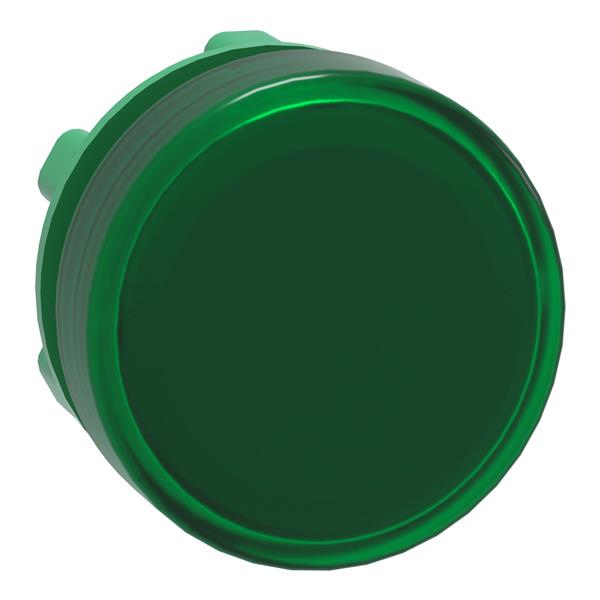

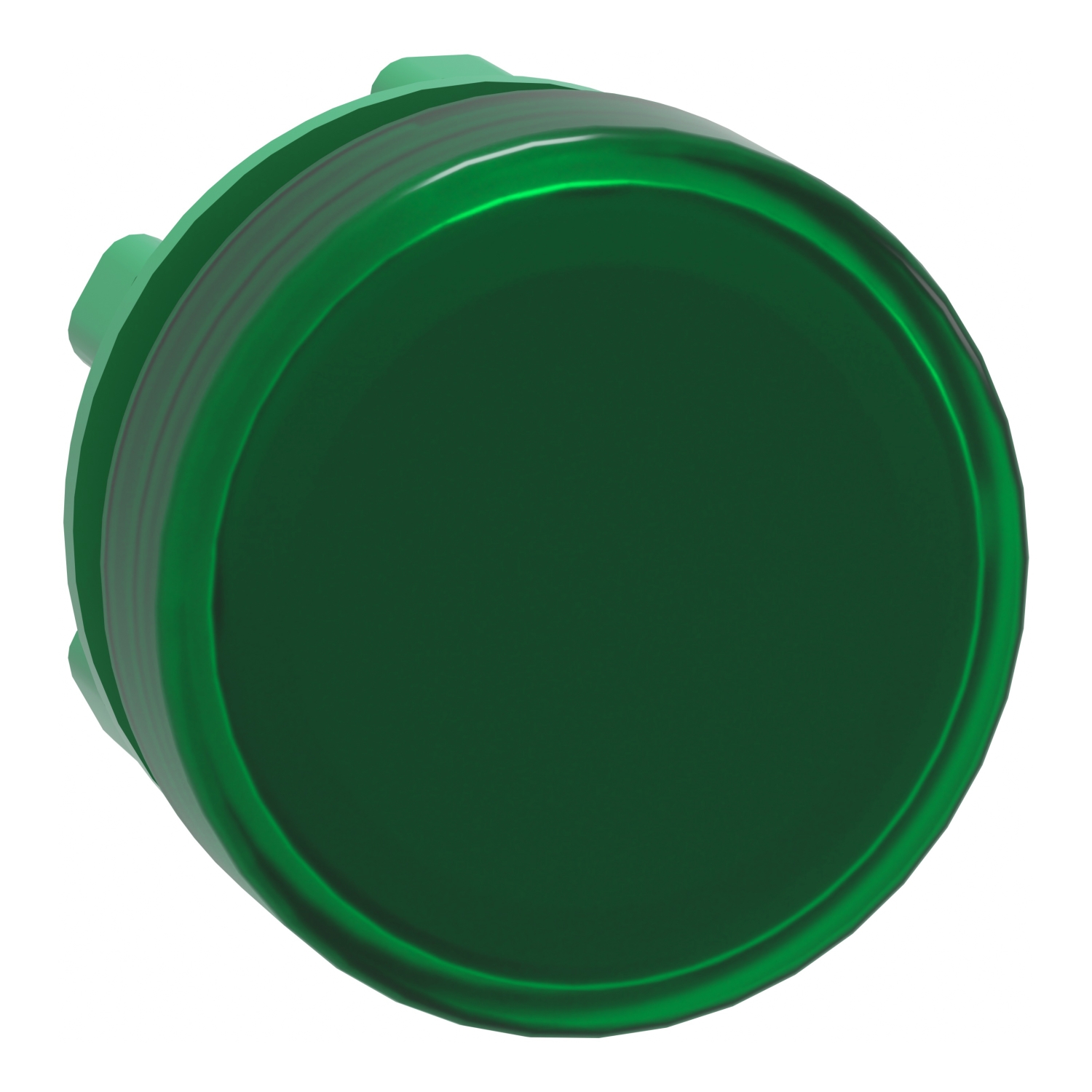

Cabeçote para sinalizador modular Ø22mm plástico, para LED integral, verde
O ZB5AV033 é um cabeçote para sinalizador modular verde com LED universal da linha Harmony XB5. Este cabeçote para sinalizador com LED universal foi projetado para durar, dispensando manutenção para um indicador brilhante das operações do processo e da máquina. É claramente distinguível visualmente à distância graças à cor clara das lentes, permitindo que estados complexos da máquina sejam lidos rapidamente. É resistente a impactos, à poeira, à água e à vibração graças ao seu IP66. Possui moldura que o torna ideal para aplicações que exigem alta resistência a impactos e vibrações. Ele foi projetado para caber em um recorte padrão de 22 mm, garantindo compatibilidade na instalação em máquinas pré-existentes. Sua ampla faixa de temperaturas de operação permite versatilidade no uso do produto.
Documentos:
Product Data SheetDeclaração de Conformidade - ZB5AV033 Declaração RoHS da ChinaDeclaração de Conformidade - ZB5AV033 Declaração REAChDeclaração de Conformidade - ZB5AV033 Declaração RoHS da UE| Complementar | |
| grupo principal | luz piloto |
| código de composição elétrica | P1 em montagem frontal com LED incorporado |
| código de composição elétrica | P2 em montagem frontal com LED integral e transformador |
| código de composição elétrica | PF1 em montagem frontal com LED incorporado |
| código de composição elétrica | PR1 em montagem posterior com LED incorporado |
| customizable | 1 |
| Peso | 0.017 kg |
| altura total CAD | 29 mm |
| apresentação do dispositivo | basic element |
| cor de lente ou tampa/operador | verde |
| GCR BRIDGE | ZB5AVCUST01 |
| compatibilidade de gama | ZB5 |
| escudo de isolamento | sim |
| nome da estação | XALD 1...5 recortes |
| nome da estação | XALK 2...5 recortes |
| grupo de produto | LED incorporado ajustado às lentes |
| largura total CAD | 29 mm |
| profundidade total CAD | 31 mm |
| Meio ambiente | |
| tratamento de proteção | TH |
| grau de proteção NEMA | NEMA 13 |
| grau de proteção NEMA | NEMA 4X |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| categoria de sobretensão | classe II para IEC 60536 |
| resistência a lavadora de alta pressão | 7000000 Pa a 55 °C, distância : 0,1 m |
| resistência à vibração | 5 gn (f = 2-500 Hz) para IEC 60068-2-6 |
| grau de proteção IP | IP66 para IEC 60529 |
| grau de proteção IP | IP67 para IEC 60529 |
| grau de proteção IP | IP69 para IEC 60529 |
| grau de proteção IP | IP69K para ISO 20653 |
| resistência ao choque | 30 gn (Duração = 18 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| resistência ao choque | 50 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| grau de proteção IK | IK05 para IEC 50102 |
| temperatura ambiente do ar para funcionamento | -40-70 °C |
| padrões | CSA C22.2 No 14 |
| padrões | EN/IEC 60947-5-5 |
| padrões | EN/IEC 60947-1 |
| padrões | EN/IEC 60947-5-4 |
| padrões | JIS C8201-5-1 |
| padrões | EN/IEC 60947-5-1 |
| padrões | UL 508 |
| padrões | JIS C8201-1 |
| Principal | |
| informações adicionais do operador | com lente simples |
| linha de produto | Harmony XB5 |
| diâmetro de montagem | 22 mm |
| tipo de produto ou componente | cabeça para luz piloto |
| forma da cabeça da unidade de sinalização | redondo |
| cor de lente ou tampa/operador | verde |
| tipo de cabeça | standard |
| material do aro | dark grey plastic |
| venda por quantidade indivisível | 1 |
| compatibilidade do produto | LED incorporado |
| nome abreviado do dispositivo | ZB5 |
