FRONTAL ZB5AK1343
Ref: 21.15.534 Cód: FRONTAL ZB5AK1343

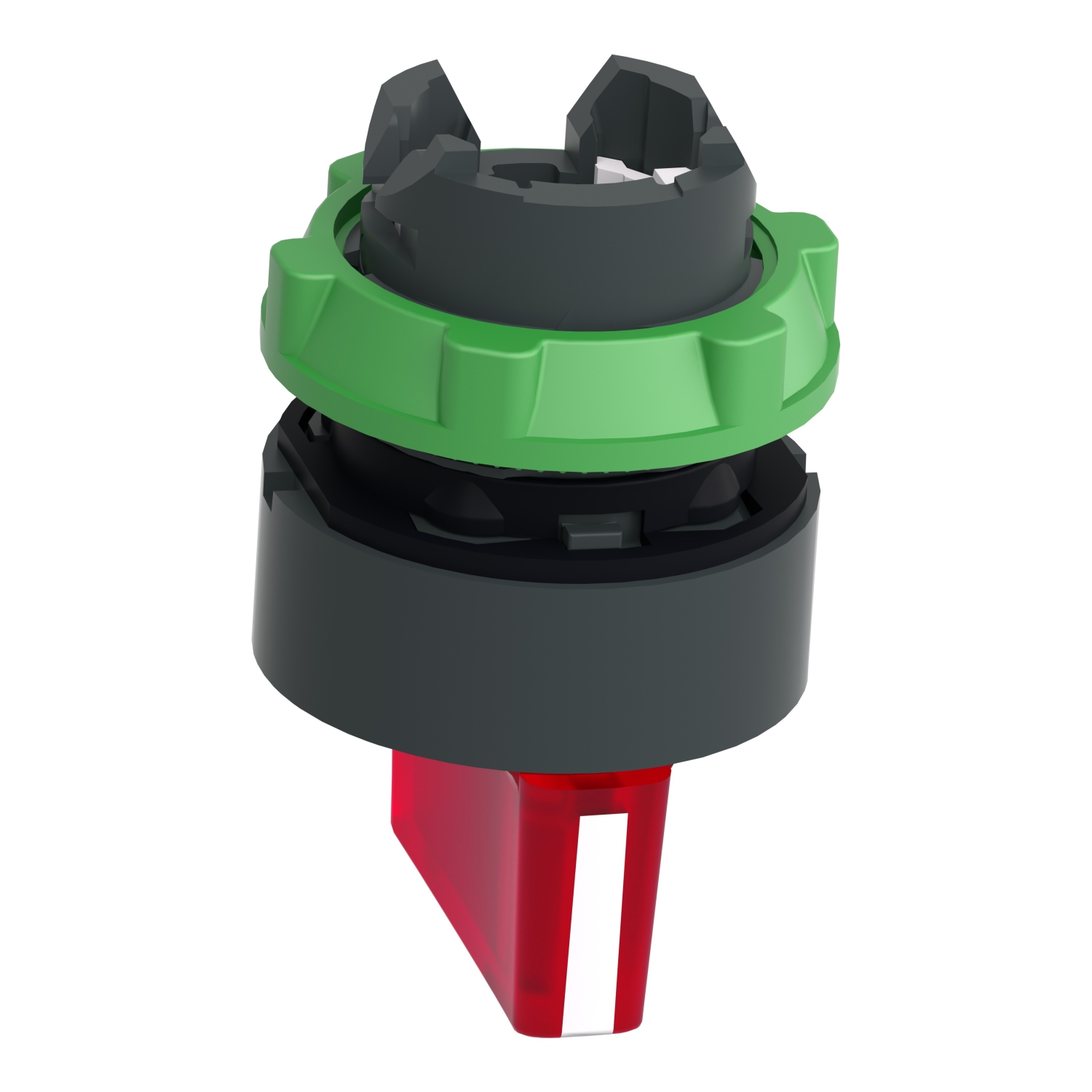

Cabeçote para chave seletora luminosa Ø22mm plástico, 3 posições fixas, vermelho
O ZB5AK1343 é o cabeçote para a chave seletora luminosa vermelho da linha
Harmony XB5. O cabeçote da chave seletora é iluminada por LED universal com
manopla padrão de 3 posições fixas, opera com mecanismo de retenção. Es
ta chave seletora iluminada por LED universal oferece uma interface ergonômi
ca para controlar suas máquinas. É fornecido com manopla padrão e pode ser
facilmente instalado em unidades de chave seletora compatíveis. Ele fornece
uma ajuda clara na configuração de suas máquinas em vários modos de oper
ação, mesmo em salas de controle mais escuras, e com um feedback visual cla
ro. É resistente a impactos, à poeira, à água e à vibração graças ao
seu IP20. Possui moldura que o torna ideal para aplicações que exigem alta
resistência a impactos e vibrações. Ele foi projetado para caber em um rec
orte padrão de 22 mm, garantindo compatibilidade na instalação em máquina
s pré-existentes. Sua ampla faixa de temperaturas de operação permite vers
atilidade no
uso do produto.
Documentos:
Pr oduct Data SheetDeclaração de Conformidade - ZB5AK1343 Declaração RoHS da UEDeclaraçã o de Conformidade - ZB5AK1343 Declaração RoHS da ChinaDeclaração de Conformidade - ZB5AK1343 Declaração REAChDecla ração de Conformidade - ZB5AK1343 Declaração REACh| Complementar | |
| durabilidade mecânica | 1000000 ciclos |
| compatibilidade de gama | ZB5 |
| escudo de isolamento | não |
| nome da estação | XALD 1...5 recortes |
| nome da estação | XALK 2...5 recortes |
| largura total CAD | 29 mm |
| profundidade total CAD | 43 mm |
| grupo de produto | luminoso LED incorporado |
| código de composição elétrica | M3 of <4 contatos utilizando único blocos em montagem frontal com LED incorporado |
| código de composição elétrica | M6 of <2 contatos utilizando único blocos em montagem frontal com LED integral e transformador |
| código de composição elétrica | M10 of <2 contatos utilizando único blocos em montagem frontal com LED incorporado |
| código de composição elétrica | MF1 of <2 contatos utilizando único blocos em montagem frontal com LED incorporado |
| código de composição elétrica | MR1 of <2 contatos utilizando único blocos em montagem posterior com LED incorporado |
| código de composição elétrica | M4 of <4 contatos utilizando simples e dupla blocos em montagem frontal com LED incorporado |
| customizable | 0 |
| Peso | 0.016 kg |
| altura total CAD | 29 mm |
| grupo principal | interruptor de seleção luminoso |
| apresentação do dispositivo | basic element |
| cor de lente ou tampa/operador | vermelho |
| Meio ambiente | |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| categoria de sobretensão | classe II para IEC 60536 |
| resistência a lavadora de alta pressão | 7000000 Pa a 55 °C, distância : 0,1 m |
| grau de proteção IP | IP66 para IEC 60529 |
| grau de proteção IP | IP67 |
| grau de proteção IP | IP69 |
| grau de proteção IP | IP69K |
| resistência ao choque | 30 gn (Duração = 18 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| resistência ao choque | 50 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| padrões | UL 508 |
| padrões | EN/IEC 60947-5-1 |
| padrões | JIS C8201-5-1 |
| padrões | EN/IEC 60947-1 |
| padrões | CSA C22.2 No 14 |
| padrões | EN/IEC 60947-5-4 |
| padrões | EN/IEC 60947-5-5 |
| padrões | JIS C8201-1 |
| certificações do produto | UL listado |
| certificações do produto | GL |
| certificações do produto | DNV |
| certificações do produto | BV |
| certificações do produto | CSA |
| certificações do produto | LROS (Lloyds register of shipping) |
| certificações do produto | RINA |
| grau de proteção IK | IK06 para IEC 50102 |
| temperatura ambiente do ar para funcionamento | -40-70 °C |
| tratamento de proteção | TH |
| grau de proteção NEMA | NEMA 13 |
| grau de proteção NEMA | NEMA 4X |
| resistência à vibração | 5 gn (f = 2-500 Hz) para IEC 60068-2-6 |
| Principal | |
| perfil do operador | vermelho punho padrão |
| informações de posição do operador | 3 posições +/- 45° |
| compatibilidade do produto | LED incorporado |
| nome abreviado do dispositivo | ZB5 |
| linha de produto | Harmony XB5 |
| tipo de produto ou componente | cabeça para interruptor seletor luminoso |
| forma da cabeça da unidade de sinalização | redondo |
| tipo de operador | estático |
| tipo de cabeça | standard |
| venda por quantidade indivisível | 1 |
| diâmetro de montagem | 22 mm |
| material do aro | dark grey plastic |
