FRONTAL ZB5AK1253
Ref: 21.15.508 Cód: ZB5AK1253 Marca: SCHNEIDER

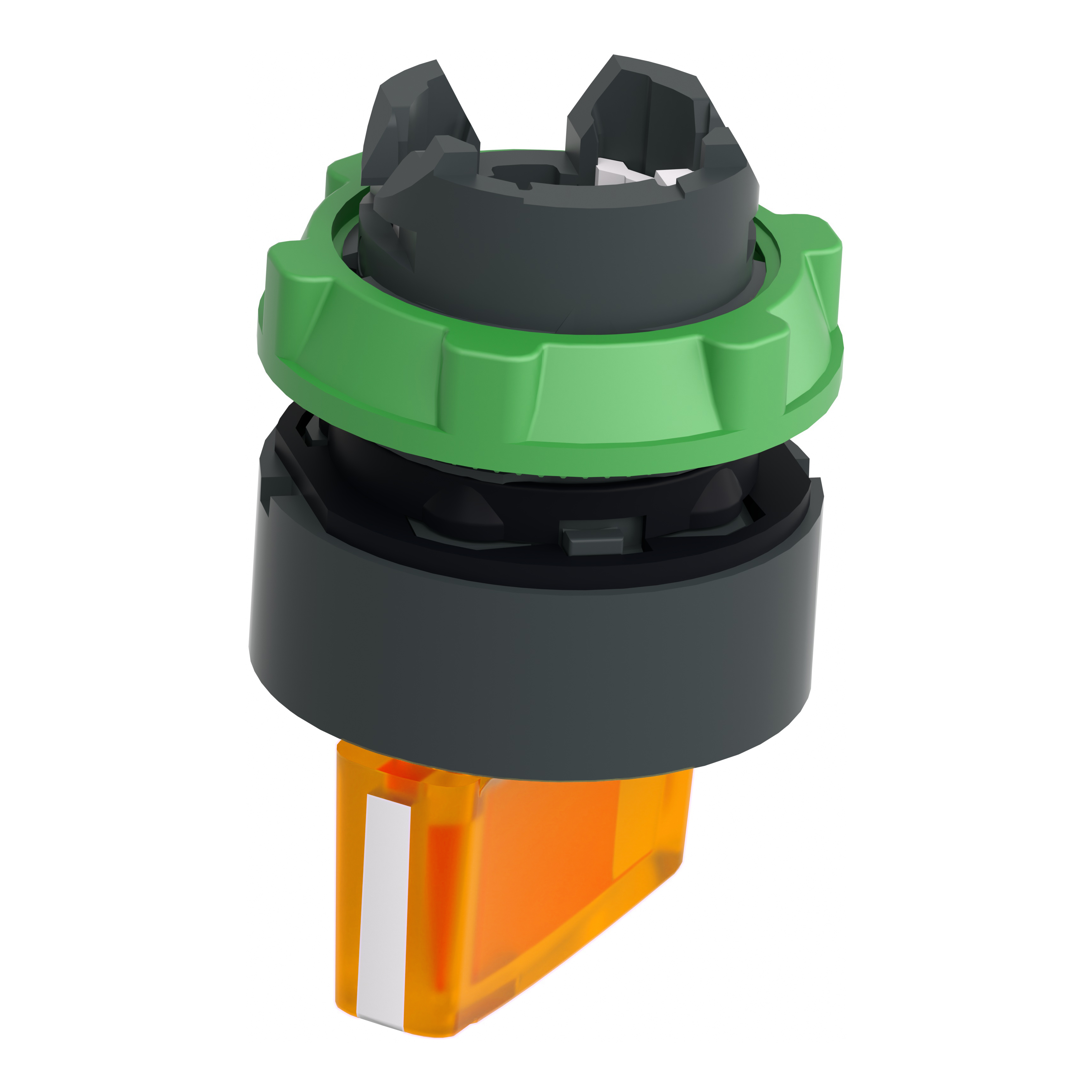

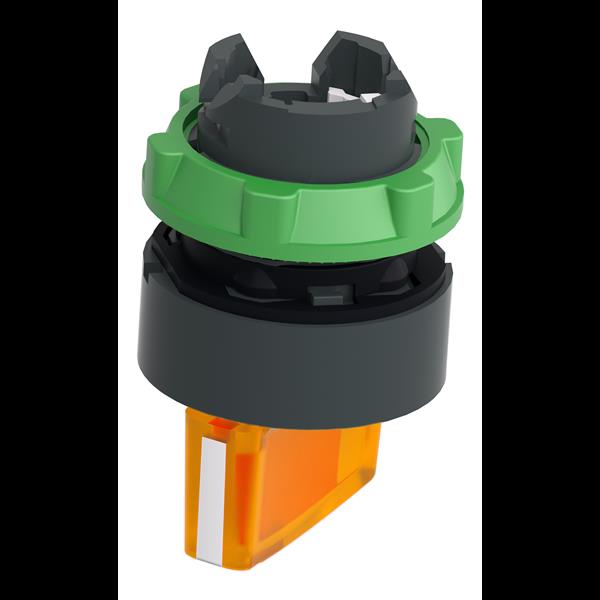

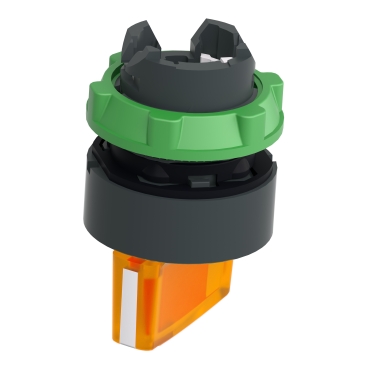

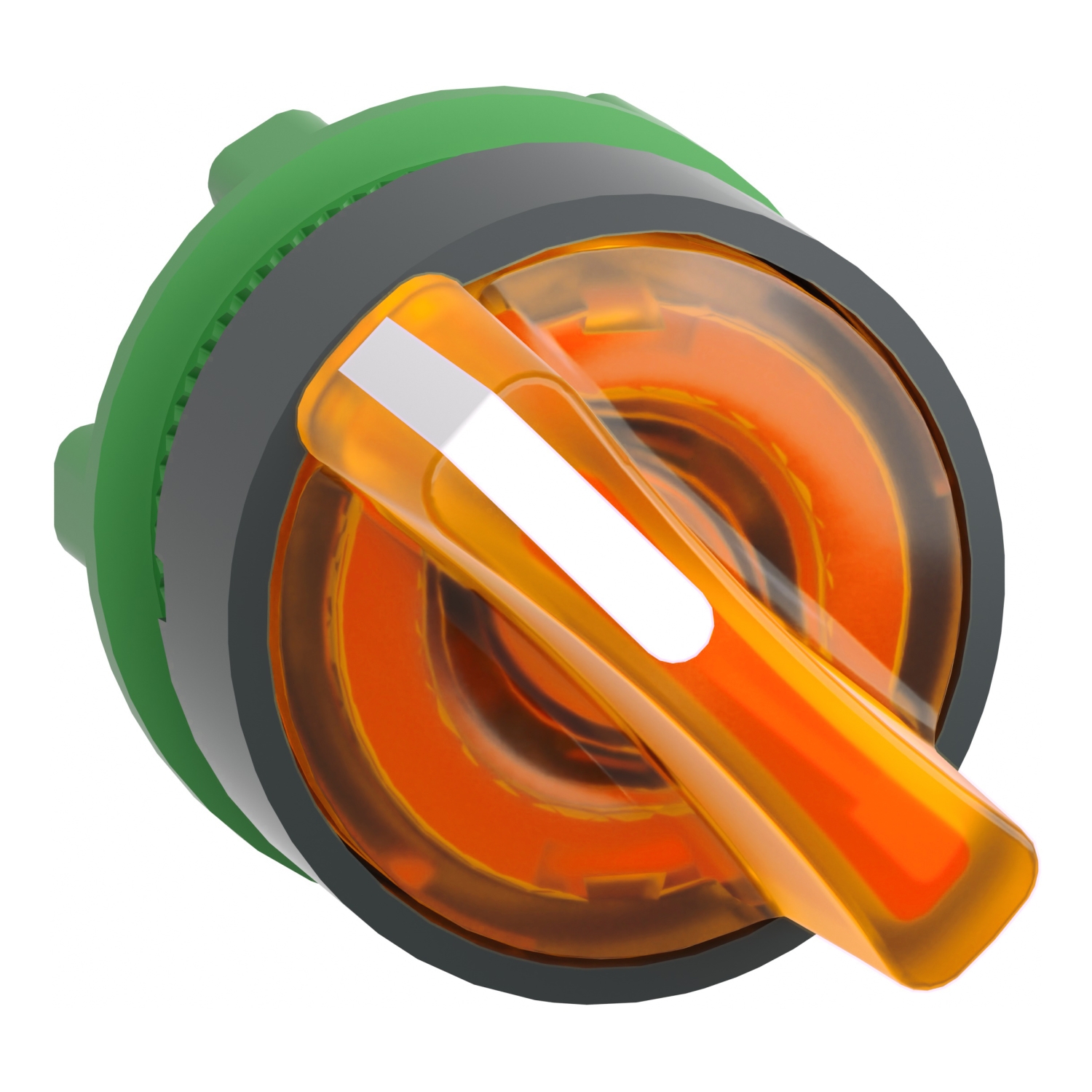

Cabeçote para chave seletora luminosa Ø22mm plástico, 2 posições fixas, laranja
O ZB5AK1253 é o cabeçote para a chave seletora luminosa laranja da linha H
armony XB5. O cabeçote da chave seletora é iluminada por LED universal com
manopla padrão de 2 posições fixas, opera com mecanismo de retenção. Est
a chave seletora iluminada por LED universal oferece uma interface ergonômic
a para controlar suas máquinas. É fornecido com manopla padrão e pode ser
facilmente instalado em unidades de chave seletora compatíveis. Ele fornece
uma ajuda clara na configuração de suas máquinas em vários modos de opera
ção, mesmo em salas de controle mais escuras, e com um feedback visual clar
o. É resistente a impactos, à poeira, à água e à vibração graças ao s
eu IP20. Possui moldura que o torna ideal para aplicações que exigem alta r
esistência a impactos e vibrações. Ele foi projetado para caber em um reco
rte padrão de 22 mm, garantindo compatibilidade na instalação em máquinas
pré-existentes. Sua ampla faixa de temperaturas de operação permite versa
tilidade no
uso do produto.
Documentos:
Pr oduct Data SheetDeclaração de Conformidade - ZB5AK1253 Declaração RoHS da UEDeclaraçã o de Conformidade - ZB5AK1253 Declaração RoHS da ChinaDeclaração de Conformidade - ZB5AK1253 Declaração REACh| Complementar | |
| apresentação do dispositivo | basic element |
| grupo de produto | luminoso LED incorporado |
| durabilidade mecânica | 1000000 ciclos |
| compatibilidade de gama | ZB5 |
| escudo de isolamento | não |
| nome da estação | XALD 1...5 recortes |
| nome da estação | XALK 2...5 recortes |
| largura total CAD | 29 mm |
| profundidade total CAD | 43 mm |
| grupo principal | interruptor de seleção luminoso |
| código de composição elétrica | M3 of <4 contatos utilizando único blocos em montagem frontal com LED incorporado |
| código de composição elétrica | M6 of <2 contatos utilizando único blocos em montagem frontal com LED integral e transformador |
| código de composição elétrica | M10 of <2 contatos utilizando único blocos em montagem frontal com LED incorporado |
| código de composição elétrica | MF1 of <2 contatos utilizando único blocos em montagem frontal com LED incorporado |
| código de composição elétrica | MR1 of <2 contatos utilizando único blocos em montagem posterior com LED incorporado |
| código de composição elétrica | M4 of <4 contatos utilizando simples e dupla blocos em montagem frontal com LED incorporado |
| customizable | 0 |
| Peso | 0.016 kg |
| altura total CAD | 29 mm |
| cor de lente ou tampa/operador | laranja |
| Meio ambiente | |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| categoria de sobretensão | classe II para IEC 60536 |
| grau de proteção NEMA | NEMA 13 |
| grau de proteção NEMA | NEMA 4X |
| grau de proteção IP | IP66 para IEC 60529 |
| grau de proteção IP | IP67 |
| grau de proteção IP | IP69 |
| grau de proteção IP | IP69K |
| resistência ao choque | 30 gn (Duração = 18 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| resistência ao choque | 50 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| tratamento de proteção | TH |
| resistência à vibração | 5 gn (f = 2-500 Hz) para IEC 60068-2-6 |
| resistência a lavadora de alta pressão | 7000000 Pa a 55 °C, distância : 0,1 m |
| certificações do produto | BV |
| certificações do produto | CSA |
| certificações do produto | RINA |
| certificações do produto | UL listado |
| certificações do produto | DNV |
| certificações do produto | LROS (Lloyds register of shipping) |
| certificações do produto | GL |
| grau de proteção IK | IK06 para IEC 50102 |
| temperatura ambiente do ar para funcionamento | -40-70 °C |
| padrões | EN/IEC 60947-5-5 |
| padrões | EN/IEC 60947-1 |
| padrões | JIS C8201-5-1 |
| padrões | EN/IEC 60947-5-1 |
| padrões | CSA C22.2 No 14 |
| padrões | EN/IEC 60947-5-4 |
| padrões | UL 508 |
| padrões | JIS C8201-1 |
| Principal | |
| linha de produto | Harmony XB5 |
| venda por quantidade indivisível | 1 |
| nome abreviado do dispositivo | ZB5 |
| compatibilidade do produto | LED incorporado |
| tipo de produto ou componente | cabeça para interruptor seletor luminoso |
| forma da cabeça da unidade de sinalização | redondo |
| tipo de operador | estático |
| diâmetro de montagem | 22 mm |
| tipo de cabeça | standard |
| perfil do operador | laranja punho padrão |
| informações de posição do operador | 2 posições 90° |
| material do aro | dark grey plastic |
