FRONTAL ZB4BS834
Ref: 21.16.492 Cód: ZB4BS834 Marca: SCHNEIDER

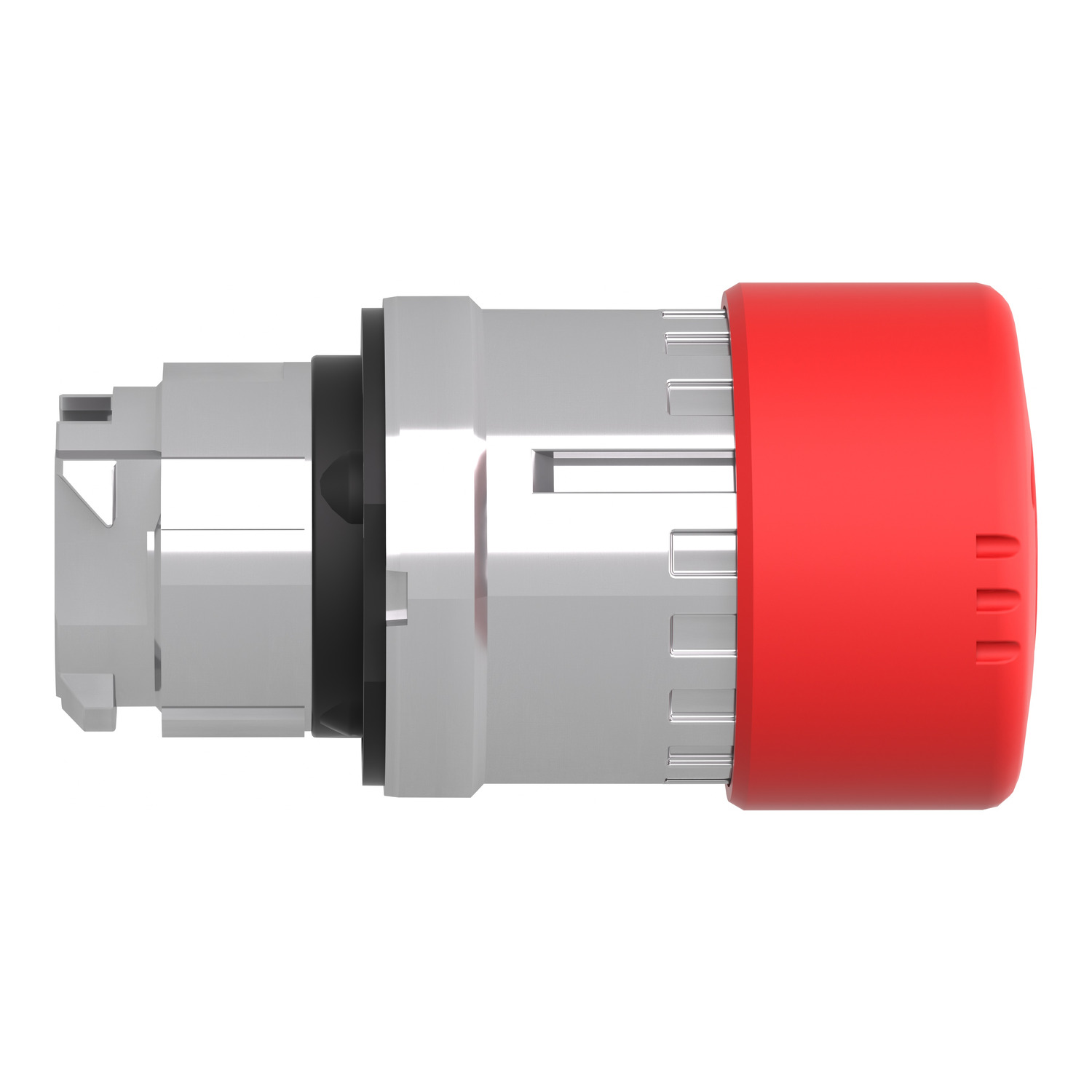

Cabeçote para botão de emergência Ø22mm metálico, girar para destravar, cogumelo Ø30mm, vermelho
O ZB4BS834 é o cabeçote do botão de emergência vermelho da linha Harmony
XB4. Possui formato cogumelo de 30 mm para parada/desligamento de emergênci
a, opera com um mecanismo de girar para destravar. Este botão de parada/desl
igamento de emergência, também chamado de EMS (Emergency Machine Stop) e EM
O (Emergency Off), fornece uma interface ergonômica para controlar suas máq
uinas. É facilmente instalado em botões completos de parada de emergência
e desligamento compatíveis. É claramente distinguível visualmente à dist?
?ncia graças a uma cor clara e a uma forma proeminente de cogumelo de 30 mm.
É resistente a impactos, à poeira, à água e à vibração graças ao seu
IP66. Possui moldura metálica, o que o torna ideal para aplicações que ex
igem alta resistência a impactos e vibrações. Ele foi projetado para caber
em um recorte padrão de 22 mm, garantindo compatibilidade na instalação e
m máquinas pré-existentes. Sua ampla faixa de temperaturas de operação de
-40°C a 70
°C permite versatilidade no uso do produto.
Documentos :
Product Data SheetDeclaração de Conformidade - ZB4BS 834 Declaração RoHS da ChinaDeclaração de Conformidade - ZB4BS834 Declaração REAChDeclaração de Conformidade - ZB4BS834 Declaração RoHS da UEDeclaração de Conformidade - ZB4BS834 Declaração RoHS da UE| Complementar | |
| grupo principal | E-stop |
| código de composição elétrica | C7 of <4 contatos utilizando único blocos em montagem frontal |
| código de composição elétrica | C8 of <4 contatos utilizando simples e dupla blocos em montagem frontal |
| código de composição elétrica | C11 of <3 contatos utilizando único blocos em montagem frontal |
| código de composição elétrica | C15 of <1 contatos utilizando único blocos em montagem frontal |
| código de composição elétrica | C10 of <4 contatos utilizando simples e dupla blocos em montagem frontal |
| customizable | 0 |
| Peso | 0.068 kg |
| altura total CAD | 30 mm |
| apresentação do dispositivo | basic element |
| resistência a lavadora de alta pressão | 7000000 Pa a 55 °C, distância : 0,1 m |
| cor de lente ou tampa/operador | vermelho |
| durabilidade mecânica | 300000 ciclos |
| compatibilidade de gama | ZB4 |
| sinalização | não marcado |
| escudo de isolamento | não |
| largura total CAD | 30 mm |
| profundidade total CAD | 57 mm |
| grupo de produto | parada de emergência puxar para liberar |
| Meio ambiente | |
| tratamento de proteção | TH |
| classe de proteção contra choques elétricos | classe I para IEC 61140 |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| grau de proteção NEMA | NEMA 13 |
| grau de proteção NEMA | NEMA 4X |
| grau de proteção NEMA | NEMA 4 |
| grau de proteção NEMA | NEMA 12 |
| grau de proteção IP | IP66 para IEC 60529 |
| grau de proteção IP | IP69 |
| grau de proteção IP | IP69K |
| resistência ao choque | 30 gn (Duração = 18 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| resistência ao choque | 50 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| temperatura ambiente do ar para funcionamento | -40-70 °C |
| padrões | EN/IEC 60204-1 |
| padrões | JIS C8201-5-1 |
| padrões | GB 14048.5 |
| padrões | EN/IEC 60947-1 |
| padrões | EN/IEC 60947-5-4 |
| padrões | CSA C22.2 No 14 |
| padrões | EN/IEC 60947-5-1 |
| padrões | EN/ISO 13850 |
| padrões | IEC 60364-5-53 |
| padrões | UL 508 |
| padrões | EN/IEC 60947-5-5 |
| padrões | JIS C8201-1 |
| certificações do produto | RINA |
| certificações do produto | LROS (Lloyds register of shipping) |
| certificações do produto | GL |
| certificações do produto | CSA |
| certificações do produto | BV |
| certificações do produto | DNV |
| certificações do produto | UL listado |
| grau de proteção IK | IK06 para IEC 50102 |
| resistência à vibração | 5 gn (f = 2-500 Hz) para IEC 60068-2-6 |
| Principal | |
| reposição | girar para abrir |
| linha de produto | Harmony XB4 |
| diâmetro de montagem | 22 mm |
| tipo de operador | ação de disparo e bloqueio mecânico |
| tipo de produto ou componente | cabeça para botão de pressão de desligamento de emergência |
| forma da cabeça da unidade de sinalização | redondo |
| tipo de cabeça | standard |
| perfil do operador | vermelho cogumelo de Ø 30 mm, não marcado |
| material do aro | metal cromado |
| venda por quantidade indivisível | 1 |
| nome abreviado do dispositivo | ZB4 |
