FRONTAL ZB4BK1533
Ref: 21.16.447 Cód: ZB4BK1533 Marca: SCHNEIDER

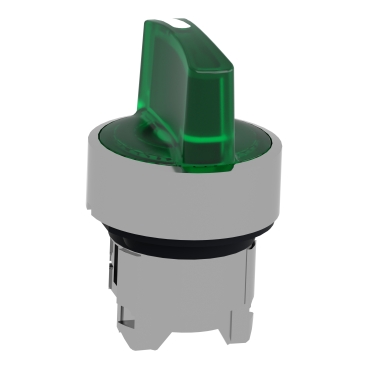

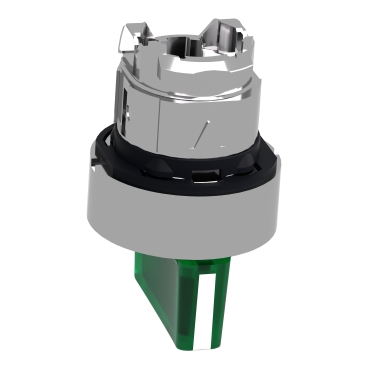

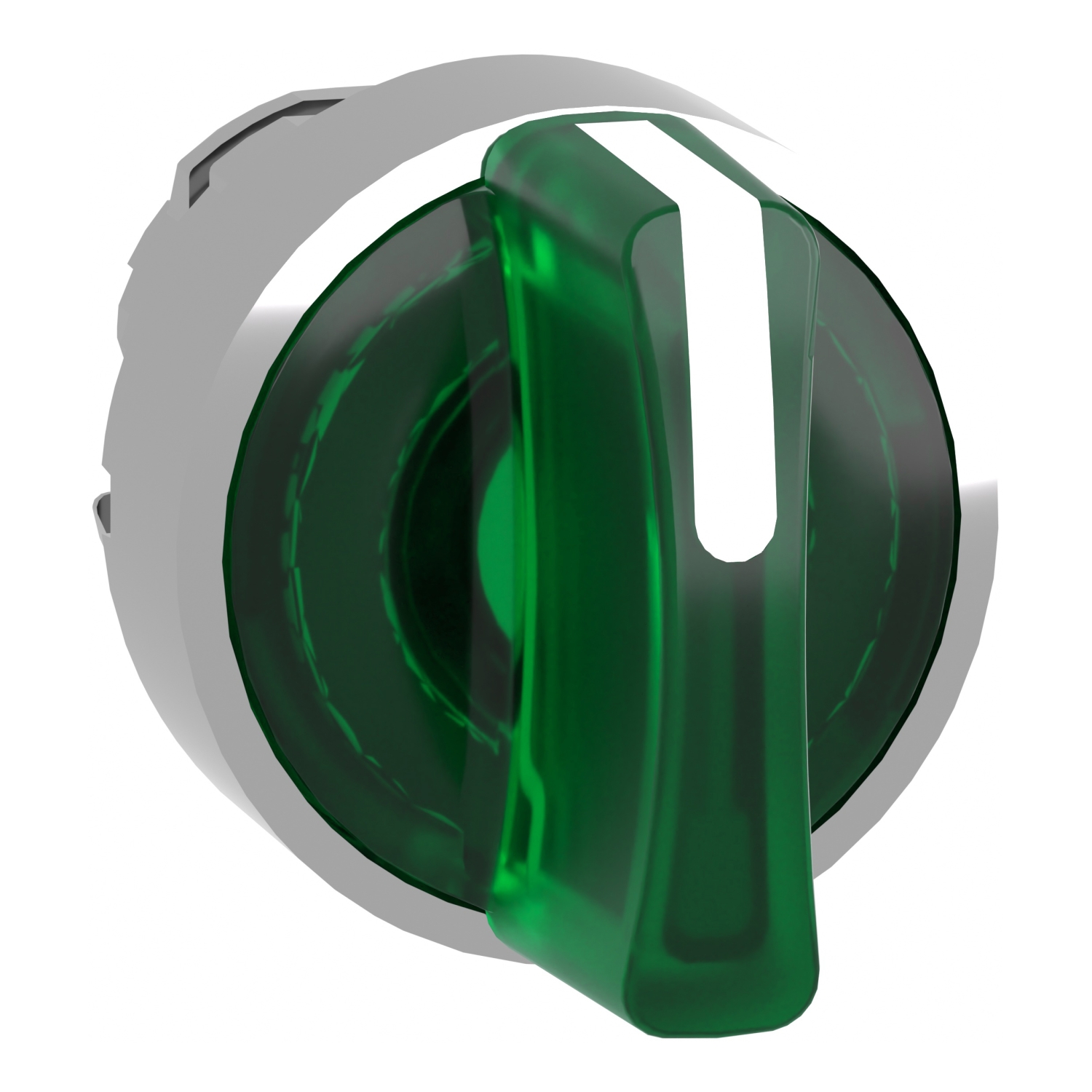

Cabeçote para chave seletora luminosa Ø22mm metálico, 3 posições retorno por mola, verde
O ZB4BK1533 é o cabeçote para a chave seletora luminosa verde da linha Har
mony XB4. O cabeçote da chave seletora é iluminada por LED universal com ma
nopla padrão de 3 posições, opera com mecanismo de retorno por mola. Esta
chave seletora iluminada por LED universal oferece uma interface ergonômica
para controlar suas máquinas. É fornecido com manopla padrão e pode ser fa
cilmente instalado em unidades de chave seletora compatíveis. Ele fornece um
a ajuda clara na configuração de suas máquinas em vários modos de operaç
ão, mesmo em salas de controle mais escuras, e com um feedback visual claro.
É resistente a impactos, à poeira, à água e à vibração graças ao seu
IP69K. Possui moldura metálica, o que o torna ideal para aplicações que e
xigem alta resistência a impactos e vibrações. Ele foi projetado para cabe
r em um recorte padrão de 22 mm, garantindo compatibilidade na instalação
em máquinas pré-existentes. Sua ampla faixa de temperaturas de operação d
e -40°C a 7
0°C permite versatilidade no uso do produto.
Documento s:
Product Data SheetDeclaração de Conformidade - Z B4BK1533 Declaração RoHS da ChinaDeclaração de Conformidade - ZB4BK1533 Declaração REAChDeclaração de Conformidade - ZB4BK1533 Declaração RoHS da UE| Complementar | |
| grupo de produto | luminoso LED incorporado |
| largura total CAD | 29 mm |
| profundidade total CAD | 43 mm |
| grupo principal | interruptor de seleção luminoso |
| código de composição elétrica | M3 of <4 contatos utilizando único blocos em montagem frontal com LED incorporado |
| código de composição elétrica | M6 of <2 contatos utilizando único blocos em montagem frontal com LED integral e transformador |
| código de composição elétrica | M10 of <2 contatos utilizando único blocos em montagem frontal com LED incorporado |
| código de composição elétrica | M4 of <4 contatos utilizando simples e dupla blocos em montagem frontal com LED incorporado |
| customizable | 0 |
| Peso | 0.036 kg |
| altura total CAD | 29 mm |
| apresentação do dispositivo | basic element |
| resistência a lavadora de alta pressão | 7000000 Pa a 55 °C, distância : 0,1 m |
| cor de lente ou tampa/operador | verde |
| durabilidade mecânica | 500000 ciclos |
| compatibilidade de gama | ZB4 |
| escudo de isolamento | não |
| Meio ambiente | |
| grau de proteção NEMA | NEMA 13 |
| grau de proteção NEMA | NEMA 4X |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| categoria de sobretensão | classe I para IEC 60536 |
| resistência à vibração | 5 gn (f = 2-500 Hz) para IEC 60068-2-6 |
| grau de proteção IP | IP66 para IEC 60529 |
| grau de proteção IP | IP67 |
| grau de proteção IP | IP69 |
| grau de proteção IP | IP69K |
| resistência ao choque | 30 gn (Duração = 18 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| resistência ao choque | 50 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| padrões | UL 508 |
| padrões | EN/IEC 60947-5-4 |
| padrões | EN/IEC 60947-5-1 |
| padrões | CSA C22.2 No 14 |
| padrões | EN/IEC 60947-5-5 |
| padrões | EN/IEC 60947-1 |
| padrões | JIS C8201-5-1 |
| padrões | JIS C8201-1 |
| certificações do produto | GL |
| certificações do produto | LROS (Lloyds register of shipping) |
| certificações do produto | RINA |
| certificações do produto | UL listado |
| certificações do produto | DNV |
| certificações do produto | CSA |
| certificações do produto | BV |
| grau de proteção IK | IK06 para IEC 50102 |
| temperatura ambiente do ar para funcionamento | -40-70 °C |
| tratamento de proteção | TH |
| Principal | |
| nome abreviado do dispositivo | ZB4 |
| linha de produto | Harmony XB4 |
| diâmetro de montagem | 22 mm |
| tipo de produto ou componente | cabeça para interruptor seletor luminoso |
| forma da cabeça da unidade de sinalização | redondo |
| tipo de operador | para o centro retorno por mola |
| tipo de cabeça | standard |
| venda por quantidade indivisível | 1 |
| material do aro | metal cromado |
| perfil do operador | verde punho padrão |
| informações de posição do operador | 3 posições +/- 45° |
| compatibilidade do produto | LED incorporado |
