FRONTAL ZB4BK1353
Ref: 21.16.445 Cód: ZB4BK1353 Marca: SCHNEIDER

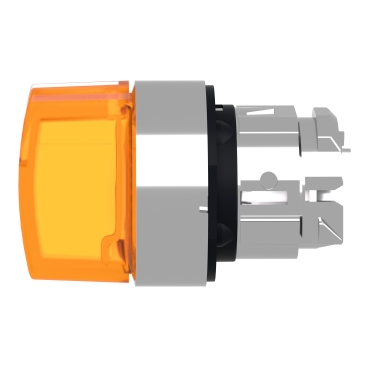

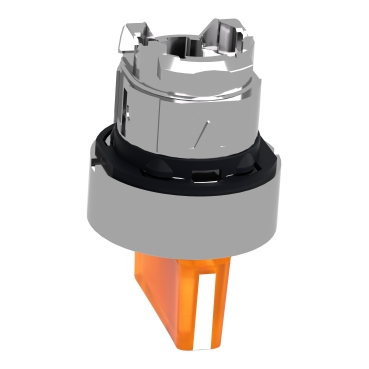

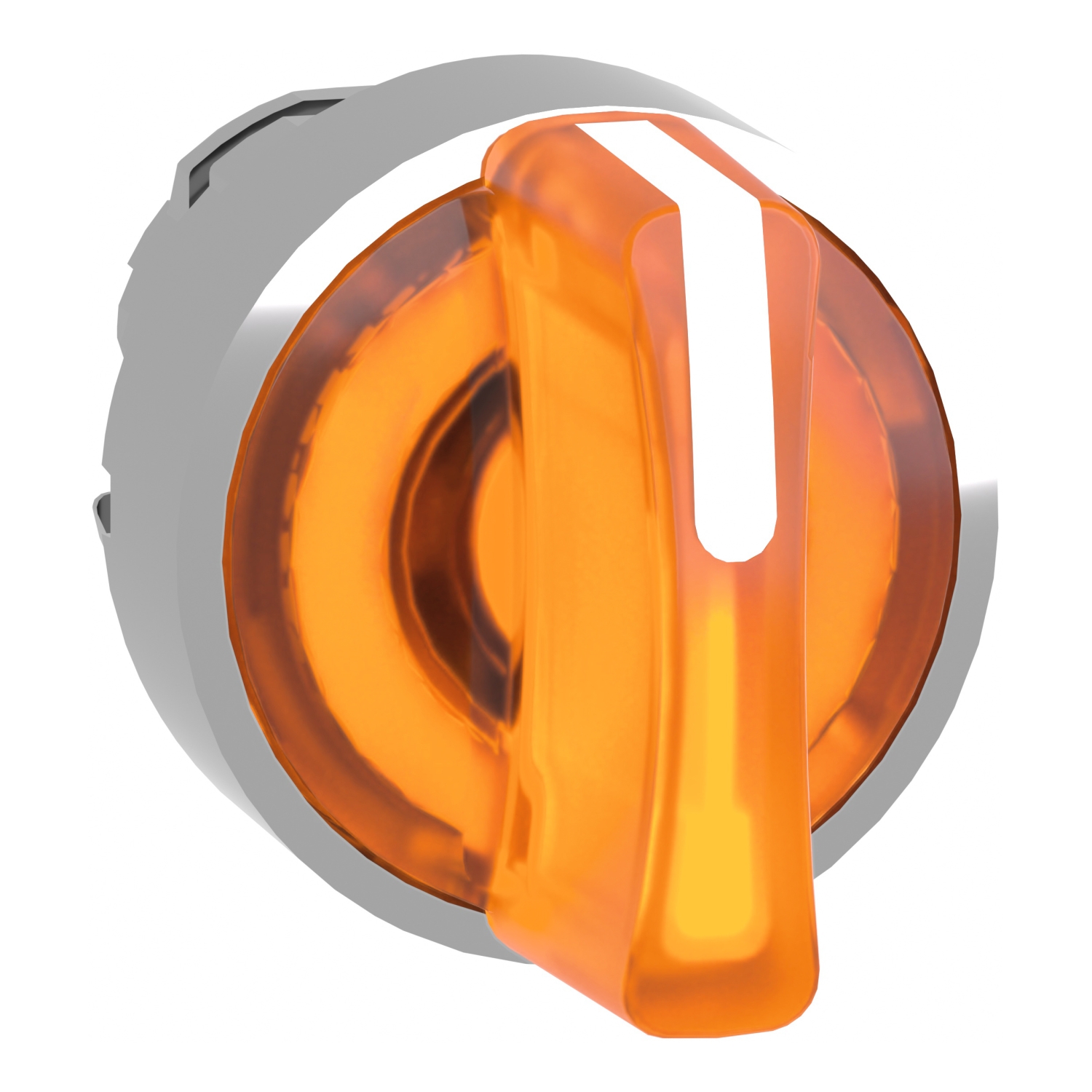

Cabeçote para chave seletora luminosa Ø22mm metálico, 3 posições fixas, laranja
O ZB4BK1353 é o cabeçote para a chave seletora luminosa laranja da linha H
armony XB4. O cabeçote da chave seletora é iluminada por LED universal com
manopla padrão de 3 posições fixas, opera com mecanismo de retenção. Est
a chave seletora iluminada por LED universal oferece uma interface ergonômic
a para controlar suas máquinas. É fornecido com manopla padrão e pode ser
facilmente instalado em unidades de chave seletora compatíveis. Ele fornece
uma ajuda clara na configuração de suas máquinas em vários modos de opera
ção, mesmo em salas de controle mais escuras, e com um feedback visual clar
o. É resistente a impactos, à poeira, à água e à vibração graças ao s
eu IP69K. Possui moldura metálica, o que o torna ideal para aplicações que
exigem alta resistência a impactos e vibrações. Ele foi projetado para ca
ber em um recorte padrão de 22 mm, garantindo compatibilidade na instalaçã
o em máquinas pré-existentes. Sua ampla faixa de temperaturas de operação
de -40°C a
70°C permite versatilidade no uso do produto.
Document os:
Product Data SheetDeclaração de Conformidade - ZB4BK1353 Declaração REAChDeclaração de Conformidade - ZB4BK1353 Declaração RoHS da UEDeclaração de Conformidade - ZB4BK1353 Declaração RoHS da ChinaDeclaração de Conformidade - ZB4BK1353 Declaração RoHS da UEDeclaração de Conformidade - ZB4BK1353 Declaração RoHS da China| Complementar | |
| grupo principal | interruptor de seleção luminoso |
| código de composição elétrica | M3 of <4 contatos utilizando único blocos em montagem frontal com LED incorporado |
| código de composição elétrica | M6 of <2 contatos utilizando único blocos em montagem frontal com LED integral e transformador |
| código de composição elétrica | M10 of <2 contatos utilizando único blocos em montagem frontal com LED incorporado |
| código de composição elétrica | M4 of <4 contatos utilizando simples e dupla blocos em montagem frontal com LED incorporado |
| customizable | 0 |
| Peso | 0.036 kg |
| altura total CAD | 29 mm |
| cor de lente ou tampa/operador | laranja |
| durabilidade mecânica | 1000000 ciclos |
| compatibilidade de gama | ZB4 |
| escudo de isolamento | não |
| largura total CAD | 29 mm |
| profundidade total CAD | 43 mm |
| grupo de produto | luminoso LED incorporado |
| apresentação do dispositivo | basic element |
| resistência a lavadora de alta pressão | 7000000 Pa a 55 °C, distância : 0,1 m |
| Meio ambiente | |
| tratamento de proteção | TH |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| categoria de sobretensão | classe I para IEC 60536 |
| grau de proteção NEMA | NEMA 13 |
| grau de proteção NEMA | NEMA 4X |
| grau de proteção IP | IP66 para IEC 60529 |
| grau de proteção IP | IP67 |
| grau de proteção IP | IP69 |
| grau de proteção IP | IP69K |
| resistência ao choque | 30 gn (Duração = 18 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| resistência ao choque | 50 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| certificações do produto | LROS (Lloyds register of shipping) |
| certificações do produto | RINA |
| certificações do produto | DNV |
| certificações do produto | GL |
| certificações do produto | CSA |
| certificações do produto | UL listado |
| certificações do produto | BV |
| grau de proteção IK | IK06 para IEC 50102 |
| temperatura ambiente do ar para funcionamento | -40-70 °C |
| padrões | JIS C8201-5-1 |
| padrões | UL 508 |
| padrões | EN/IEC 60947-5-1 |
| padrões | EN/IEC 60947-5-4 |
| padrões | EN/IEC 60947-1 |
| padrões | EN/IEC 60947-5-5 |
| padrões | CSA C22.2 No 14 |
| padrões | JIS C8201-1 |
| resistência à vibração | 5 gn (f = 2-500 Hz) para IEC 60068-2-6 |
| Principal | |
| linha de produto | Harmony XB4 |
| tipo de produto ou componente | cabeça para interruptor seletor luminoso |
| forma da cabeça da unidade de sinalização | redondo |
| tipo de operador | estático |
| diâmetro de montagem | 22 mm |
| tipo de cabeça | standard |
| perfil do operador | laranja punho padrão |
| informações de posição do operador | 3 posições +/- 45° |
| material do aro | metal cromado |
| nome abreviado do dispositivo | ZB4 |
| compatibilidade do produto | LED incorporado |
| venda por quantidade indivisível | 1 |
