FRONTAL ZB4BK1263
Ref: 21.16.439 Cód: ZB4BK1263 Marca: SCHNEIDER

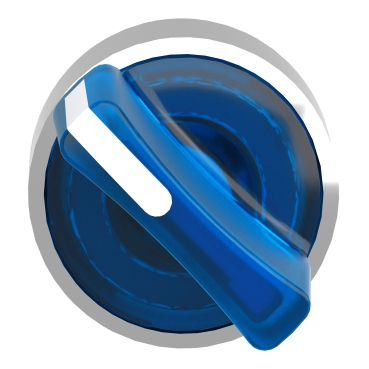

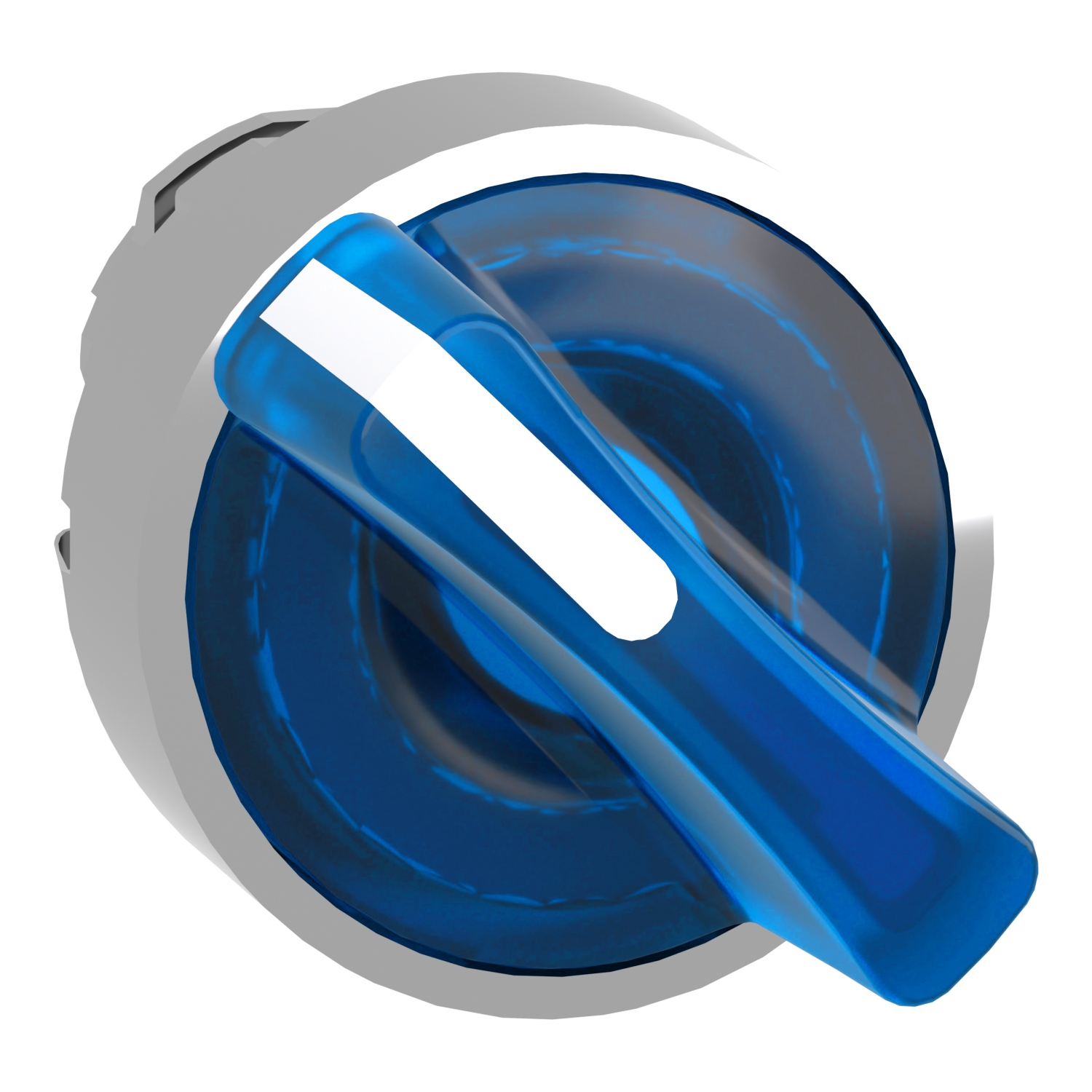

Cabeçote para chave seletora luminosa Ø22mm metálico, 2 posições fixas, azul
O ZB4BK1263 é o cabeçote para a chave seletora luminosa azul da linha Harm
ony XB4. O cabeçote da chave seletora é iluminada por LED universal com man
opla padrão de 2 posições fixas, opera com mecanismo de retenção. Esta c
have seletora iluminada por LED universal oferece uma interface ergonômica p
ara controlar suas máquinas. É fornecido com manopla padrão e pode ser fac
ilmente instalado em unidades de chave seletora compatíveis. Ele fornece uma
ajuda clara na configuração de suas máquinas em vários modos de operaç?
?o, mesmo em salas de controle mais escuras, e com um feedback visual claro.
É resistente a impactos, à poeira, à água e à vibração graças ao seu
IP69K. Possui moldura metálica, o que o torna ideal para aplicações que ex
igem alta resistência a impactos e vibrações. Ele foi projetado para caber
em um recorte padrão de 22 mm, garantindo compatibilidade na instalação e
m máquinas pré-existentes. Sua ampla faixa de temperaturas de operação de
-40°C a 70
°C permite versatilidade no uso do produto.
Documentos :
Product Data SheetDeclaração de Conformidade - ZB4BK1263 De claração REAChDeclaração de Conformidade - ZB4BK1263 Declaração RoHS da UEDeclaração de Conformidade - ZB 4BK1263 Declaração RoHS da China| Complementar | |
| largura total CAD | 29 mm |
| profundidade total CAD | 43 mm |
| grupo de produto | luminoso LED incorporado |
| apresentação do dispositivo | basic element |
| resistência a lavadora de alta pressão | 7000000 Pa a 55 °C, distância : 0,1 m |
| cor de lente ou tampa/operador | azul |
| durabilidade mecânica | 1000000 ciclos |
| compatibilidade de gama | ZB4 |
| escudo de isolamento | não |
| grupo principal | interruptor de seleção luminoso |
| código de composição elétrica | M3 of <4 contatos utilizando único blocos em montagem frontal com LED incorporado |
| código de composição elétrica | M6 of <2 contatos utilizando único blocos em montagem frontal com LED integral e transformador |
| código de composição elétrica | M10 of <2 contatos utilizando único blocos em montagem frontal com LED incorporado |
| código de composição elétrica | M4 of <4 contatos utilizando simples e dupla blocos em montagem frontal com LED incorporado |
| customizable | 0 |
| Peso | 0.036 kg |
| altura total CAD | 29 mm |
| Meio ambiente | |
| grau de proteção IP | IP66 para IEC 60529 |
| grau de proteção IP | IP67 |
| grau de proteção IP | IP69 |
| grau de proteção IP | IP69K |
| resistência ao choque | 30 gn (Duração = 18 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| resistência ao choque | 50 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| padrões | UL 508 |
| padrões | JIS C8201-5-1 |
| padrões | EN/IEC 60947-1 |
| padrões | CSA C22.2 No 14 |
| padrões | EN/IEC 60947-5-5 |
| padrões | EN/IEC 60947-5-1 |
| padrões | EN/IEC 60947-5-4 |
| padrões | JIS C8201-1 |
| grau de proteção NEMA | NEMA 13 |
| grau de proteção NEMA | NEMA 4X |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| categoria de sobretensão | classe I para IEC 60536 |
| resistência à vibração | 5 gn (f = 2-500 Hz) para IEC 60068-2-6 |
| certificações do produto | RINA |
| certificações do produto | LROS (Lloyds register of shipping) |
| certificações do produto | UL listado |
| certificações do produto | DNV |
| certificações do produto | BV |
| certificações do produto | GL |
| certificações do produto | CSA |
| grau de proteção IK | IK06 para IEC 50102 |
| temperatura ambiente do ar para funcionamento | -40-70 °C |
| tratamento de proteção | TH |
| Principal | |
| nome abreviado do dispositivo | ZB4 |
| linha de produto | Harmony XB4 |
| venda por quantidade indivisível | 1 |
| material do aro | metal cromado |
| perfil do operador | azul punho padrão |
| informações de posição do operador | 2 posições 90° |
| compatibilidade do produto | LED incorporado |
| diâmetro de montagem | 22 mm |
| tipo de produto ou componente | cabeça para interruptor seletor luminoso |
| forma da cabeça da unidade de sinalização | redondo |
| tipo de operador | estático |
| tipo de cabeça | standard |
