FRONTAL ZB4BK1243
Ref: 21.16.441 Cód: FRONTAL ZB4BK1243

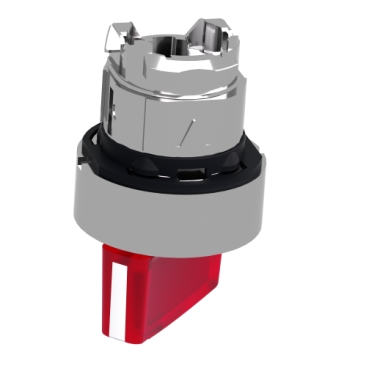

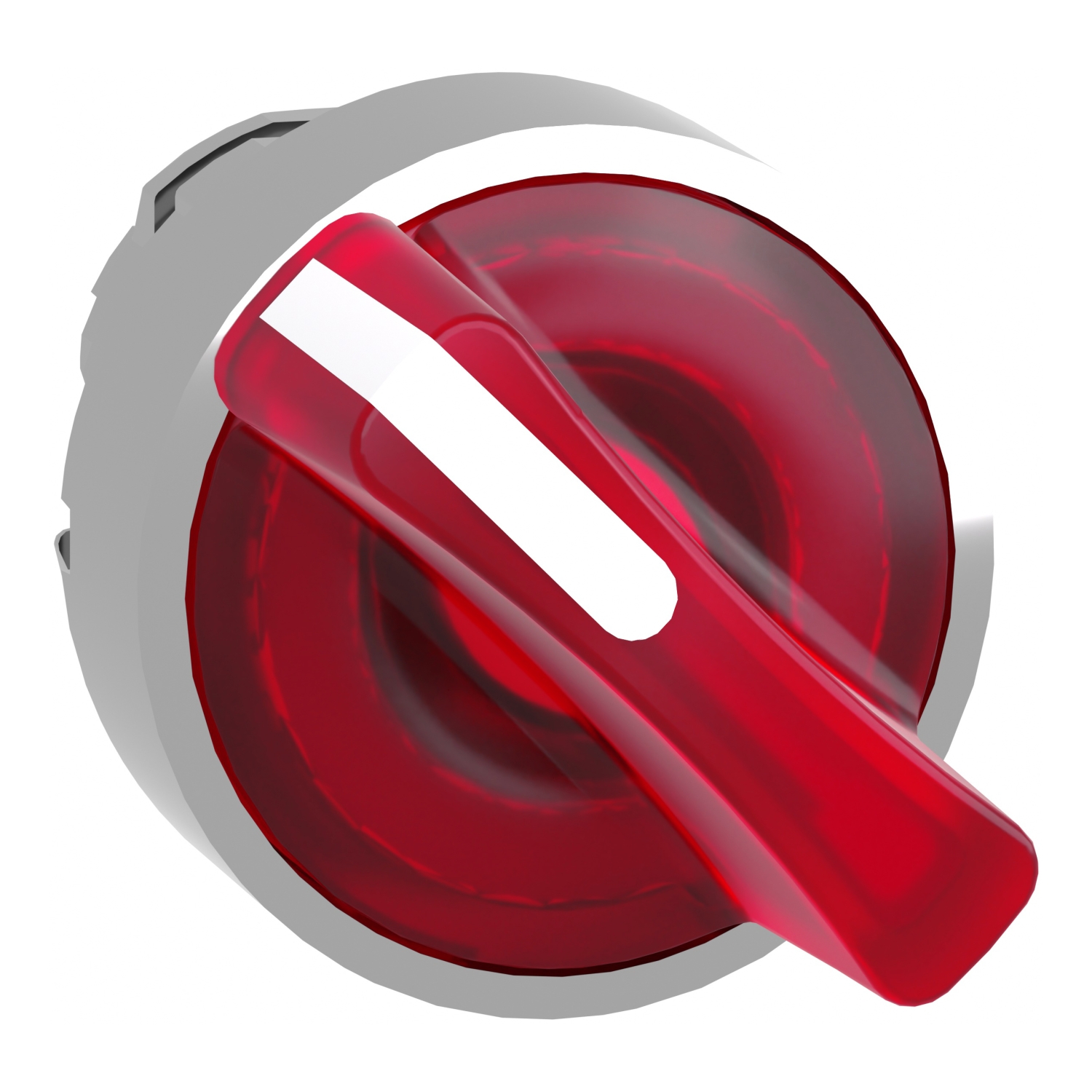

Cabeçote para chave seletora luminosa Ø22mm metálico, 2 posições fixas, vermelho
O ZB4BK1243 é o cabeçote para a chave seletora luminosa vermelha da linha
Harmony XB4. O cabeçote da chave seletora é iluminada por LED universal com
manopla padrão de 2 posições fixas, opera com mecanismo de retenção. Es
ta chave seletora iluminada por LED universal oferece uma interface ergonômi
ca para controlar suas máquinas. É fornecido com manopla padrão e pode ser
facilmente instalado em unidades de chave seletora compatíveis. Ele fornece
uma ajuda clara na configuração de suas máquinas em vários modos de oper
ação, mesmo em salas de controle mais escuras, e com um feedback visual cla
ro. É resistente a impactos, à poeira, à água e à vibração graças ao
seu IP69K. Possui moldura metálica, o que o torna ideal para aplicações qu
e exigem alta resistência a impactos e vibrações. Ele foi projetado para c
aber em um recorte padrão de 22 mm, garantindo compatibilidade na instalaç?
?o em máquinas pré-existentes. Sua ampla faixa de temperaturas de operaçã
o de -40°C
a 70°C permite versatilidade no uso do produto.
Docume ntos:
Product Data SheetDeclaração de Conformidade - ZB4BK124 3 Declaração REAChDeclaração de Conformidade - ZB4BK1243 Declaração RoHS da UEDeclaração de Conformidade - ZB4BK1243 Declaração RoHS da ChinaDeclaração de Conformidade Ambiental - ZB4BK1243 D eclaração RoHS da UE| Complementar | |
| durabilidade mecânica | 1000000 ciclos |
| compatibilidade de gama | ZB4 |
| escudo de isolamento | não |
| grupo de produto | luminoso LED incorporado |
| largura total CAD | 29 mm |
| profundidade total CAD | 43 mm |
| código de composição elétrica | M3 of <4 contatos utilizando único blocos em montagem frontal com LED incorporado |
| código de composição elétrica | M6 of <2 contatos utilizando único blocos em montagem frontal com LED integral e transformador |
| código de composição elétrica | M10 of <2 contatos utilizando único blocos em montagem frontal com LED incorporado |
| código de composição elétrica | M4 of <4 contatos utilizando simples e dupla blocos em montagem frontal com LED incorporado |
| customizable | 0 |
| Peso | 0.036 kg |
| altura total CAD | 29 mm |
| grupo principal | interruptor de seleção luminoso |
| apresentação do dispositivo | basic element |
| resistência a lavadora de alta pressão | 7000000 Pa a 55 °C, distância : 0,1 m |
| cor de lente ou tampa/operador | vermelho |
| Meio ambiente | |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| categoria de sobretensão | classe I para IEC 60536 |
| grau de proteção IP | IP66 para IEC 60529 |
| grau de proteção IP | IP67 |
| grau de proteção IP | IP69 |
| grau de proteção IP | IP69K |
| resistência ao choque | 30 gn (Duração = 18 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| resistência ao choque | 50 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| padrões | JIS C8201-5-1 |
| padrões | CSA C22.2 No 14 |
| padrões | EN/IEC 60947-5-4 |
| padrões | EN/IEC 60947-1 |
| padrões | EN/IEC 60947-5-1 |
| padrões | UL 508 |
| padrões | EN/IEC 60947-5-5 |
| padrões | JIS C8201-1 |
| tratamento de proteção | TH |
| resistência à vibração | 5 gn (f = 2-500 Hz) para IEC 60068-2-6 |
| grau de proteção NEMA | NEMA 13 |
| grau de proteção NEMA | NEMA 4X |
| certificações do produto | DNV |
| certificações do produto | UL listado |
| certificações do produto | RINA |
| certificações do produto | LROS (Lloyds register of shipping) |
| certificações do produto | CSA |
| certificações do produto | GL |
| certificações do produto | BV |
| grau de proteção IK | IK06 para IEC 50102 |
| temperatura ambiente do ar para funcionamento | -40-70 °C |
| Principal | |
| linha de produto | Harmony XB4 |
| perfil do operador | vermelho punho padrão |
| informações de posição do operador | 2 posições 90° |
| compatibilidade do produto | LED incorporado |
| nome abreviado do dispositivo | ZB4 |
| tipo de produto ou componente | cabeça para interruptor seletor luminoso |
| forma da cabeça da unidade de sinalização | redondo |
| tipo de operador | estático |
| tipo de cabeça | standard |
| material do aro | metal cromado |
| venda por quantidade indivisível | 1 |
| diâmetro de montagem | 22 mm |
