FRONTAL ZB4BH033
Ref: 21.16.480 Cód: ZB4BH033 Marca: SCHNEIDER

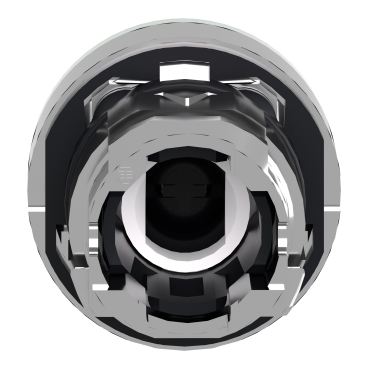

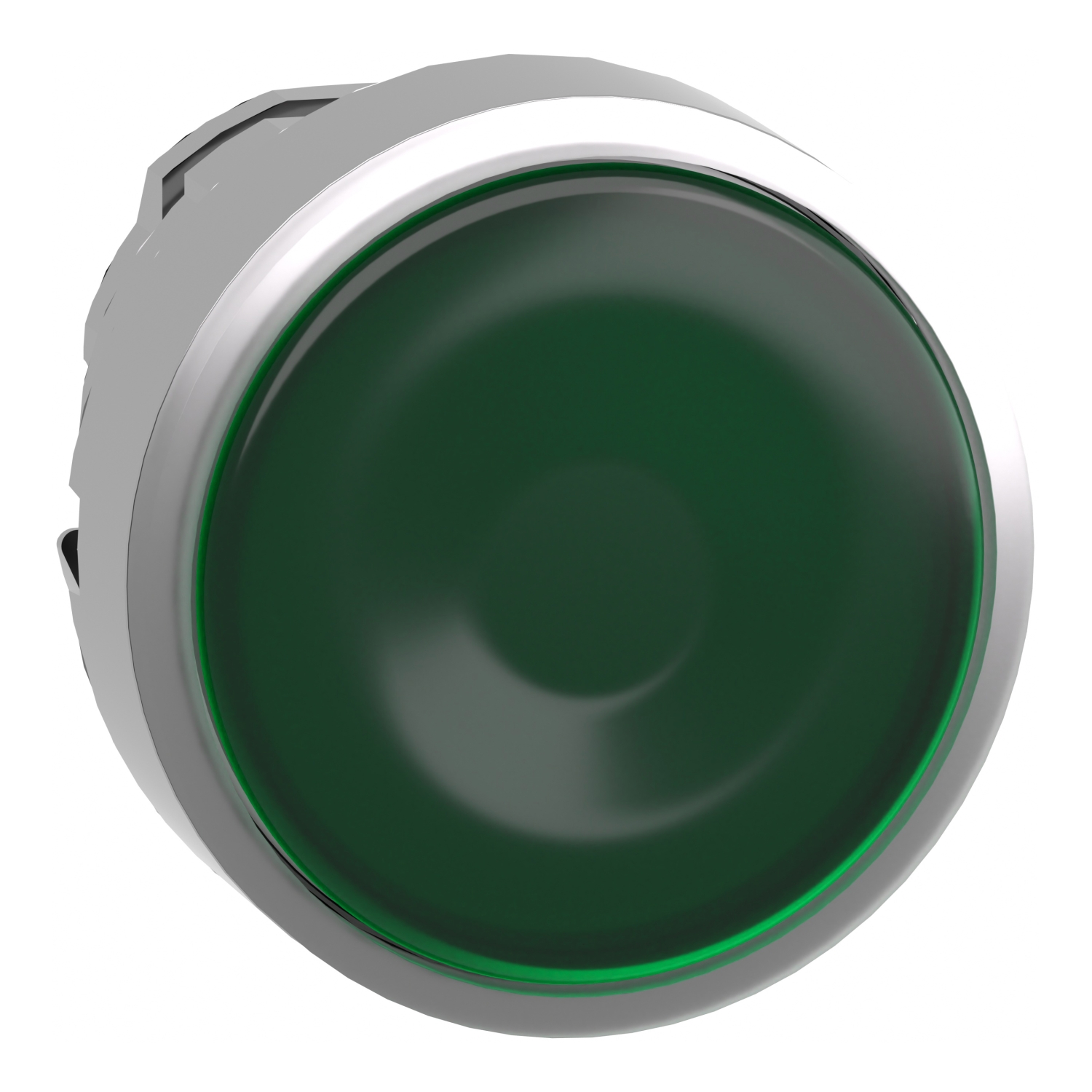

Cabeçote para botão luminoso Ø22mm metálico, faceado, com retenção, verde
O ZB4BH033 é um cabeçote de botão faceado verde iluminado para LED univer
sal da linha Harmony XB4. Opera com um mecanismo de retenção. Este cabeçot
e de botão iluminada para LED universal fornece uma interface versátil para
controlar suas máquinas. Ele é facilmente instalado e substituído em unid
ades completas de botões e blocos de contato compatíveis por meio de montag
em de encaixe rápido. É claramente distinguível visualmente à distância
graças à cor clara e iluminada e ao toque devido ao elemento nivelado, mini
mizando erros no controle da máquina. É resistente a impactos, à poeira, ?
? água e à vibração graças ao seu IP66. Possui moldura metálica, o que
o torna ideal para aplicações que exigem alta resistência a impactos e vib
rações. Ele foi projetado para caber em um recorte padrão de 22 mm, garant
indo compatibilidade na instalação em máquinas pré-existentes. Sua ampla
faixa de temperaturas de operação de -40°C a 70°C permite versatilidade n
o uso do pro
duto. Fornece alto brilho para fácil identificação da função e do modo d
e operação, mesmo em ambientes muito iluminados.
Docu mentos:
Product Data SheetDeclaração de Conformidade - ZB4BH033 Declaração RoHS da ChinaD eclaração de Conformidade - ZB4BH033 Declaração RoHS da UE| Complementar | |
| código de composição elétrica | M5 of <2 contatos utilizando único blocos em montagem frontal com LED incorporado |
| código de composição elétrica | M6 of <2 contatos utilizando único blocos em montagem frontal com LED integral e transformador |
| código de composição elétrica | M10 of <2 contatos utilizando único blocos em montagem frontal com LED incorporado |
| customizable | 1 |
| Peso | 0.026 kg |
| altura total CAD | 29 mm |
| apresentação do dispositivo | basic element |
| resistência a lavadora de alta pressão | 7000000 Pa a 55 °C, distância : 0,1 m |
| GCR BRIDGE | ZB4BHCUST02 |
| cor de lente ou tampa/operador | verde |
| grupo principal | botão de pressão luminoso |
| durabilidade mecânica | 500000 ciclos |
| compatibilidade de gama | ZB4 |
| sinalização | não marcado |
| escudo de isolamento | sim |
| largura total CAD | 29 mm |
| profundidade total CAD | 30 mm |
| grupo de produto | LED luminoso pressionar-pressionar embutido |
| Meio ambiente | |
| tratamento de proteção | TH |
| classe de proteção contra choques elétricos | classe I para IEC 60536 |
| grau de proteção NEMA | NEMA 13 |
| grau de proteção NEMA | NEMA 4X |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| categoria de sobretensão | classe I para IEC 60536 |
| resistência ao choque | 30 gn (Duração = 18 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| resistência ao choque | 50 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| grau de proteção IP | IP66 para IEC 60529 |
| grau de proteção IP | IP67 |
| grau de proteção IP | IP69 |
| grau de proteção IP | IP69K |
| padrões | CSA C22.2 No 14 |
| padrões | EN/IEC 60947-5-1 |
| padrões | UL 508 |
| padrões | EN/IEC 60947-5-4 |
| padrões | EN/IEC 60947-1 |
| padrões | JIS C8201-5-1 |
| padrões | EN/IEC 60947-5-5 |
| padrões | JIS C8201-1 |
| resistência à vibração | 5 gn (f = 2-500 Hz) para IEC 60068-2-6 |
| certificações do produto | RINA |
| certificações do produto | DNV |
| certificações do produto | LROS (Lloyds register of shipping) |
| certificações do produto | UL listado |
| certificações do produto | CSA |
| certificações do produto | BV |
| certificações do produto | GL |
| grau de proteção IK | IK06 para IEC 50102 |
| temperatura ambiente do ar para funcionamento | -40-70 °C |
| Principal | |
| linha de produto | Harmony XB4 |
| tipo de operador | pressionar-pressionar |
| tipo de cabeça | standard |
| tipo de produto ou componente | cabeça para botão de pressão luminoso |
| forma da cabeça da unidade de sinalização | redondo |
| venda por quantidade indivisível | 1 |
| material do aro | metal cromado |
| perfil do operador | verde embutido, não marcado |
| diâmetro de montagem | 22 mm |
| compatibilidade do produto | LED incorporado |
| nome abreviado do dispositivo | ZB4 |
