FRONTAL ZB4BH03

Ref: 21.16.478 Cód: ZB4BH03 Marca: Schneider Electric

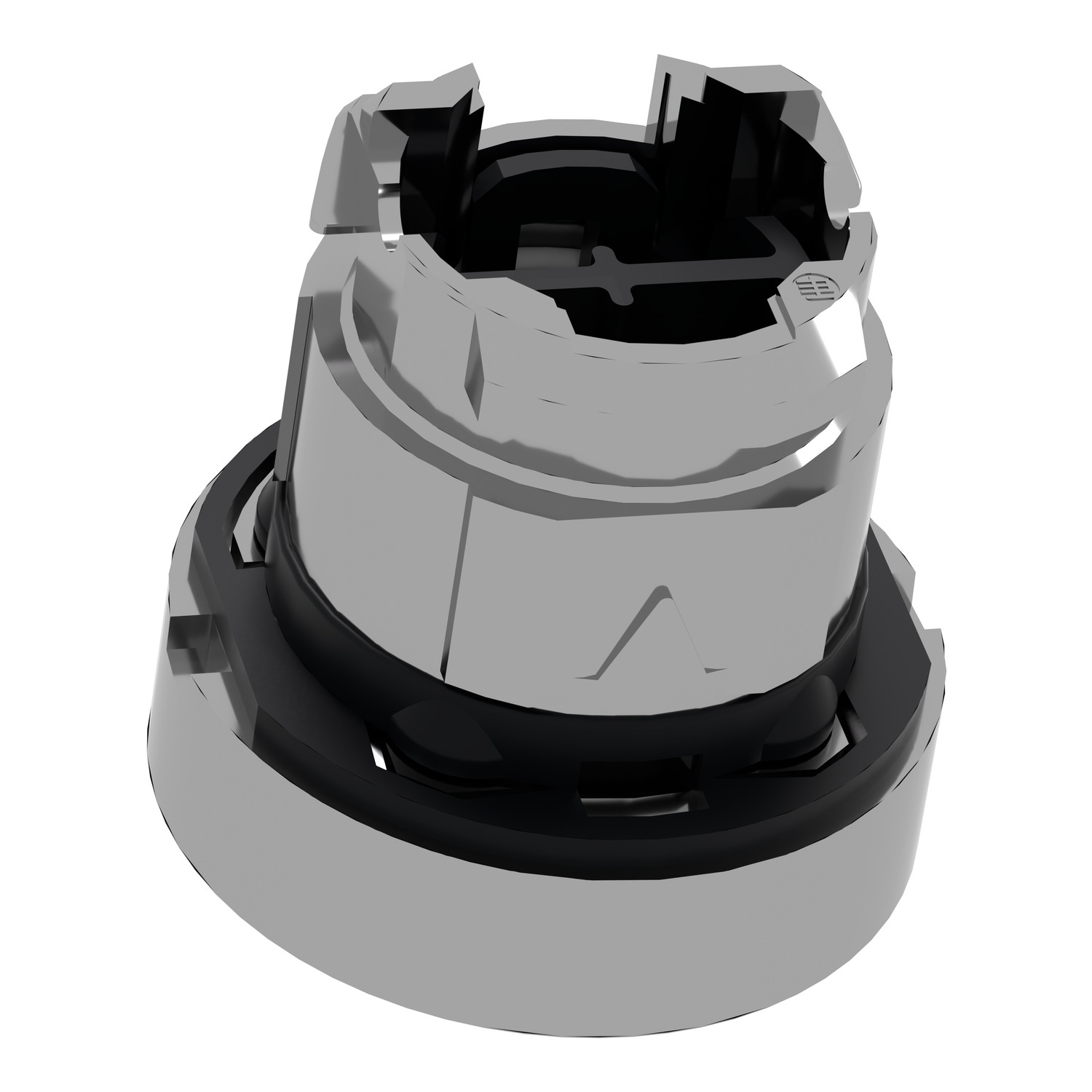

Cabeçote para botão Ø22mm metálico, faceado, com retenção, verde

Descrição
Caracteristicas Técnicas

Documentos:

Product Data Sheet Declaração de Conformidade - ZB4BH03 Declaração RoHS da China Declaração de Conformidade - ZB4BH03 Declaração RoHS da UE Declaração de Conformidade - ZB4BH03 Declaração REACh

Complementar
grupo de produto	não luminoso pressionar-pressionar embutido
código de composição elétrica	C11 of <3 contatos utilizando único blocos em montagem frontal
código de composição elétrica	C15 of <1 contatos utilizando único blocos em montagem frontal
código de composição elétrica	C9 of <3 contatos utilizando único blocos em montagem frontal
customizable	1
altura total CAD	29 mm
grupo principal	botão de pressão
apresentação do dispositivo	basic element
GCR BRIDGE	ZB4BHCUST01
cor de lente ou tampa/operador	verde
durabilidade mecânica	5000000 ciclos
compatibilidade de gama	ZB4
sinalização	não marcado
escudo de isolamento	sim
largura total CAD	29 mm
profundidade total CAD	28 mm
Meio ambiente
tratamento de proteção	TH
temperatura ambiente do ar para armazenamento	-40-70 °C
categoria de sobretensão	classe I para IEC 60536
grau de proteção IP	IP69
grau de proteção IP	IP69K
grau de proteção IP	IP67 para IEC 60529
resistência ao choque	30 gn (Duração = 18 ms of meia aceleração onda senoidal para IEC 60068-2-27
resistência ao choque	50 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27
certificações do produto	DNV
certificações do produto	LROS (Lloyds register of shipping)
certificações do produto	CSA
certificações do produto	GL
certificações do produto	UL listado
certificações do produto	BV
certificações do produto	RINA
grau de proteção IK	IK06 para IEC 50102
temperatura ambiente do ar para funcionamento	-40-70 °C
padrões	UL 508
padrões	EN/IEC 60947-5-4
padrões	EN/IEC 60947-1
padrões	JIS C8201-5-1
padrões	EN/IEC 60947-5-5
padrões	CSA C22.2 No 14
padrões	EN/IEC 60947-5-1
padrões	JIS C8201-1
resistência à vibração	5 gn (f = 2-500 Hz) para IEC 60068-2-6
grau de proteção NEMA	NEMA 13
grau de proteção NEMA	NEMA 4X
Principal
perfil do operador	verde embutido, não marcado
linha de produto	Harmony XB4
tipo de produto ou componente	cabeça para botão de pressão não luminoso
forma da cabeça da unidade de sinalização	redondo
tipo de cabeça	standard
tipo de operador	pressionar-pressionar
material do aro	metal cromado
venda por quantidade indivisível	1
diâmetro de montagem	22 mm
nome abreviado do dispositivo	ZB4
