FRONTAL SOCO ZB5AC5
Ref: 21.15.461 Cód: FRONTAL SOCO ZB5AC5

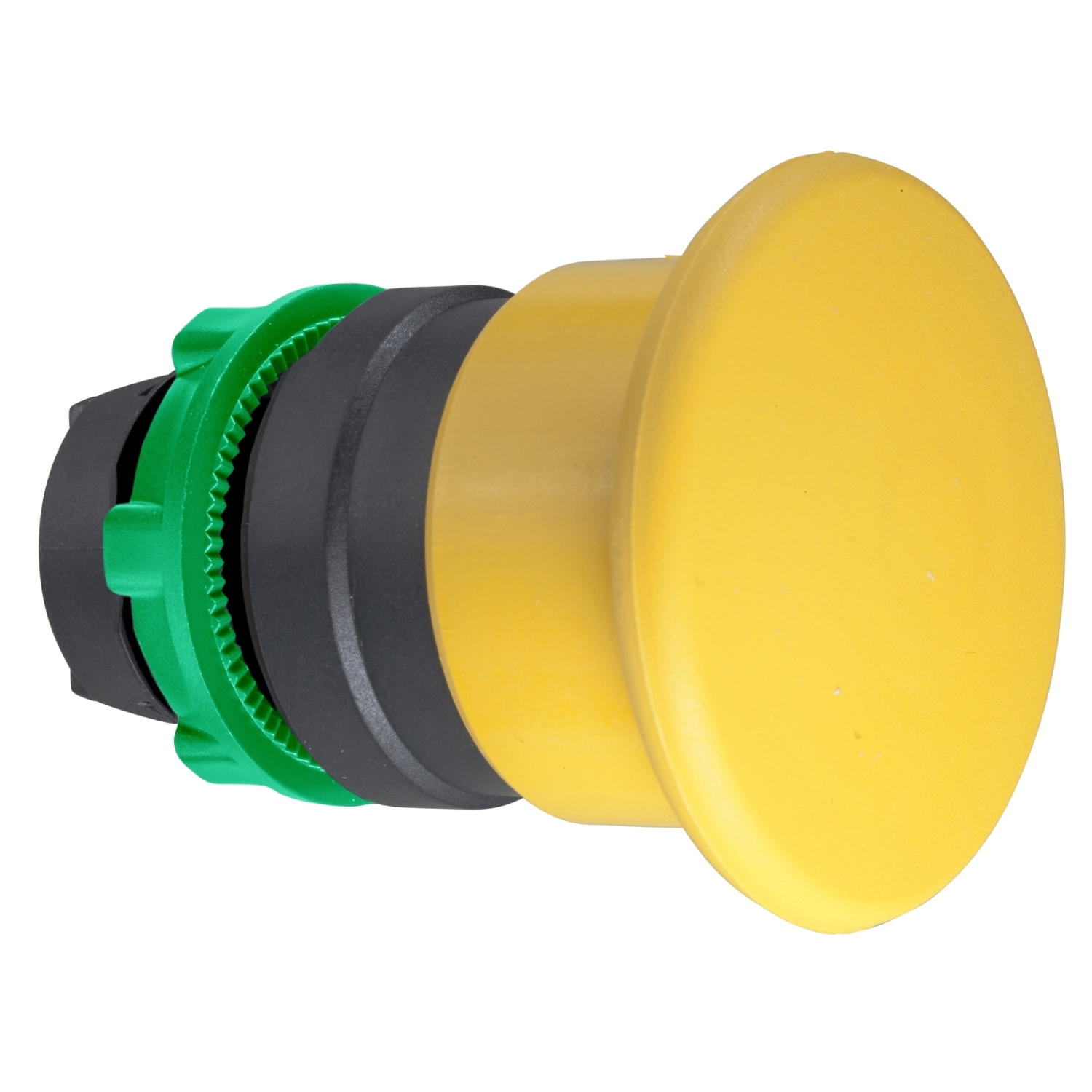

Cabeçote para botão Ø22mm plástico, retorno por mola, cogumelo Ø40mm, amarelo
O ZB5AC5 é o cabeçote do botão cogumelo amarelo da linha Harmony XB5. Ope
ra com um mecanismo de retorno por mola. Este cabeçote de botão em forma de
cogumelo de 40 mm é ideal para situações onde são necessárias ações r
ápidas para que um processo ou máquina funcione corretamente ou onde os mov
imentos do operador exijam máxima ergonomia. É facilmente combinado com a l
inha Harmony de blocos de contato para executar uma grande variedade de funç
ões de controle. É claramente distinguível visualmente à distância graç
as a uma forma proeminente de cogumelo de 40 mm. É resistente a impactos, po
eira, água e vibrações graças ao seu IP66 / IP67 / IP69 / IP69K. Possui m
oldura que o torna ideal para aplicações que exigem alta resistência a imp
actos e vibrações. Ele foi projetado para caber em um recorte padrão de 22
mm, garantindo compatibilidade na instalação em máquinas pré-existentes.
Sua ampla faixa de temperaturas de operação permite versatilidade no uso d
o produto.
Documentos:
Product Data Sheet Declaração de Conform idade - ZB5AC5 Declaração RoHS da UEDeclaração de Conformidade - ZB5AC5 Declara? ?ão RoHS da ChinaDeclaração de Confo rmidade - ZB5AC5 Declaração REAChDeclaração de Conformidade Ambiental - ZB5AC5 Declaração RoHS da UE| Complementar | |
| grupo principal | cabeça cogumelo |
| código de composição elétrica | C1 of <9 contatos utilizando único blocos em montagem frontal |
| código de composição elétrica | C2 of <9 contatos utilizando simples e dupla blocos em montagem frontal |
| código de composição elétrica | C11 of <3 contatos utilizando único blocos em montagem frontal |
| código de composição elétrica | C15 of <1 contatos utilizando único blocos em montagem frontal |
| código de composição elétrica | SF1 of <3 contatos utilizando único blocos em montagem frontal |
| código de composição elétrica | SR1 of <3 contatos utilizando único blocos em montagem posterior |
| customizable | 1 |
| Peso | 0.046 kg |
| altura total CAD | 40 mm |
| GCR BRIDGE | ZB5ACCUST01 |
| cor de lente ou tampa/operador | amarelo |
| durabilidade mecânica | 5000000 ciclos |
| compatibilidade de gama | ZB5 |
| sinalização | não marcado |
| escudo de isolamento | sim |
| nome da estação | XALD 1 recorte |
| nome da estação | XALK 1 recorte |
| largura total CAD | 40 mm |
| profundidade total CAD | 52 mm |
| grupo de produto | não luminoso retorno por mola cogumelo |
| Meio ambiente | |
| grau de proteção NEMA | NEMA 13 |
| grau de proteção NEMA | NEMA 4X |
| tratamento de proteção | TH |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| categoria de sobretensão | classe II para IEC 60536 |
| resistência à vibração | 5 gn (f = 2-500 Hz) para IEC 60068-2-6 |
| resistência a lavadora de alta pressão | 7000000 Pa a 55 °C, distância : 0,1 m |
| grau de proteção IP | IP66 para IEC 60529 |
| grau de proteção IP | IP69 |
| grau de proteção IP | IP69K |
| resistência ao choque | 30 gn (Duração = 18 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| resistência ao choque | 50 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| padrões | UL 508 |
| padrões | JIS C8201-5-1 |
| padrões | EN/IEC 60947-1 |
| padrões | EN/IEC 60947-5-4 |
| padrões | CSA C22.2 No 14 |
| padrões | EN/IEC 60947-5-1 |
| padrões | JIS C8201-1 |
| certificações do produto | CSA |
| certificações do produto | UL listado |
| certificações do produto | BV |
| certificações do produto | GL |
| certificações do produto | RINA |
| certificações do produto | LROS (Lloyds register of shipping) |
| certificações do produto | DNV |
| grau de proteção IK | IK03 para IEC 50102 |
| temperatura ambiente do ar para funcionamento | -40-70 °C |
| Principal | |
| linha de produto | Harmony XB5 |
| diâmetro de montagem | 22 mm |
| tipo de produto ou componente | cabeça para botão de pressão não luminoso |
| forma da cabeça da unidade de sinalização | redondo |
| tipo de operador | retorno por mola |
| tipo de cabeça | standard |
| apresentação do dispositivo | basic element |
| venda por quantidade indivisível | 1 |
| material do aro | dark grey plastic |
| nome abreviado do dispositivo | ZB5 |
| perfil do operador | amarelo cogumelo de Ø 40 mm, não marcado |
