FRONTAL SOCO ZB4BC5
Ref: 21.16.454 Cód: ZB4BC5 Marca: SCHNEIDER

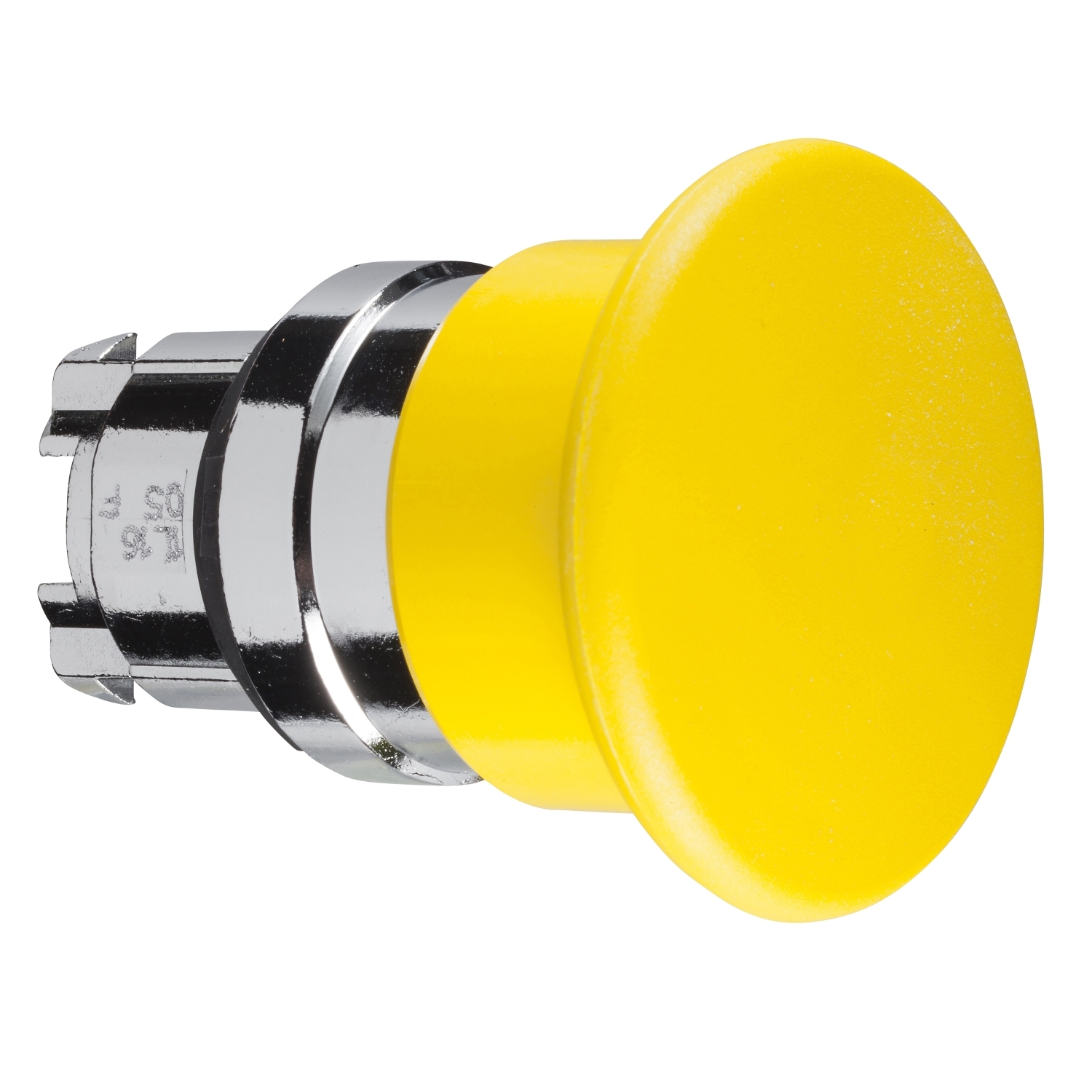

Cabeçote para botão Ø22mm metálico, retorno por mola, cogumelo Ø40mm, amarelo
O ZB4BC5 é o cabeçote do botão cogumelo amarelo da linha Harmony XB4. Ope
ra com um mecanismo de retorno por mola. Este cabeçote de botão em forma de
cogumelo de 30 mm é ideal para situações onde são necessárias ações r
ápidas para que um processo ou máquina funcione corretamente ou onde os mov
imentos do operador exijam máxima ergonomia. É facilmente combinado com a l
inha Harmony de blocos de contato para executar uma grande variedade de funç
ões de controle. É claramente distinguível visualmente à distância graç
as a uma forma proeminente de cogumelo de 40 mm. É resistente a impactos, po
eira, água e vibrações graças ao seu IP66 / IP67 / IP69 / IP69K. Possui m
oldura metálica, o que o torna ideal para aplicações que exigem alta resis
tência a impactos e vibrações. Ele foi projetado para caber em um recorte
padrão de 22 mm, garantindo compatibilidade na instalação em máquinas pr?
?-existentes. Sua ampla faixa de temperaturas de operação de -40°C a 70°C
permite ver
satilidade no uso do produto.
Documentos:
< a href="https://eref.se.com/br/pt/scope/product-pdf/ZB4BC5" target="_blank " class="footer__level--two--link fs-6 fw-normal text-decoration-none d-fle x mb-2">Product Data SheetDeclaração de Conformidade - ZB4BC5 Declaração RoHS da UEDeclaração de Conformid ade - ZB4BC5 Declaração REAChDeclaração de Conformidade - ZB4BC5 Declaração RoHS da ChinaDeclaração de Conformidade - ZB4BC5 Declaração REAChDeclaração de Conformidade - ZB4BC5 Declaração RoHS da ChinaDeclaração de Confo rmidade - ZB4BC5 Declaração RoHS da ChinaDeclaração de Conformidade - ZB4BC5 Dec laração RoHS da China| Complementar | |
| grupo de produto | não luminoso retorno por mola cogumelo |
| durabilidade mecânica | 5000000 ciclos |
| compatibilidade de gama | ZB4 |
| sinalização | não marcado |
| largura total CAD | 40 mm |
| profundidade total CAD | 52 mm |
| apresentação do dispositivo | basic element |
| GCR BRIDGE | ZB4BCCUST01 |
| cor de lente ou tampa/operador | amarelo |
| grupo principal | cabeça cogumelo |
| código de composição elétrica | C1 of <9 contatos utilizando único blocos em montagem frontal |
| código de composição elétrica | C2 of <9 contatos utilizando simples e dupla blocos em montagem frontal |
| código de composição elétrica | C11 of <3 contatos utilizando único blocos em montagem frontal |
| código de composição elétrica | C15 of <1 contatos utilizando único blocos em montagem frontal |
| altura total CAD | 40 mm |
| Meio ambiente | |
| grau de proteção IP | IP66 para IEC 60529 |
| grau de proteção IP | IP69 |
| grau de proteção IP | IP69K |
| resistência ao choque | 30 gn (Duração = 18 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| resistência ao choque | 50 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| categoria de sobretensão | classe I para IEC 60536 |
| resistência à vibração | 5 gn (f = 2-500 Hz) para IEC 60068-2-6 |
| certificações do produto | RINA |
| certificações do produto | CSA |
| certificações do produto | LROS (Lloyds register of shipping) |
| certificações do produto | GL |
| certificações do produto | UL listado |
| certificações do produto | BV |
| certificações do produto | DNV |
| grau de proteção IK | IK06 para IEC 50102 |
| temperatura ambiente do ar para funcionamento | -40-70 °C |
| padrões | UL 508 |
| padrões | EN/IEC 60947-5-5 |
| padrões | CSA C22.2 No 14 |
| padrões | EN/IEC 60947-5-4 |
| padrões | EN/IEC 60947-5-1 |
| padrões | EN/IEC 60947-1 |
| padrões | JIS C8201-5-1 |
| padrões | JIS C8201-1 |
| tratamento de proteção | TH |
| grau de proteção NEMA | NEMA 13 |
| grau de proteção NEMA | NEMA 4X |
| Principal | |
| perfil do operador | amarelo cogumelo de Ø 40 mm, não marcado |
| nome abreviado do dispositivo | ZB4 |
| linha de produto | Harmony XB4 |
| venda por quantidade indivisível | 1 |
| material do aro | metal cromado |
| tipo de produto ou componente | cabeça para botão de pressão não luminoso |
| forma da cabeça da unidade de sinalização | redondo |
| tipo de cabeça | standard |
| tipo de operador | retorno por mola |
| diâmetro de montagem | 22 mm |
