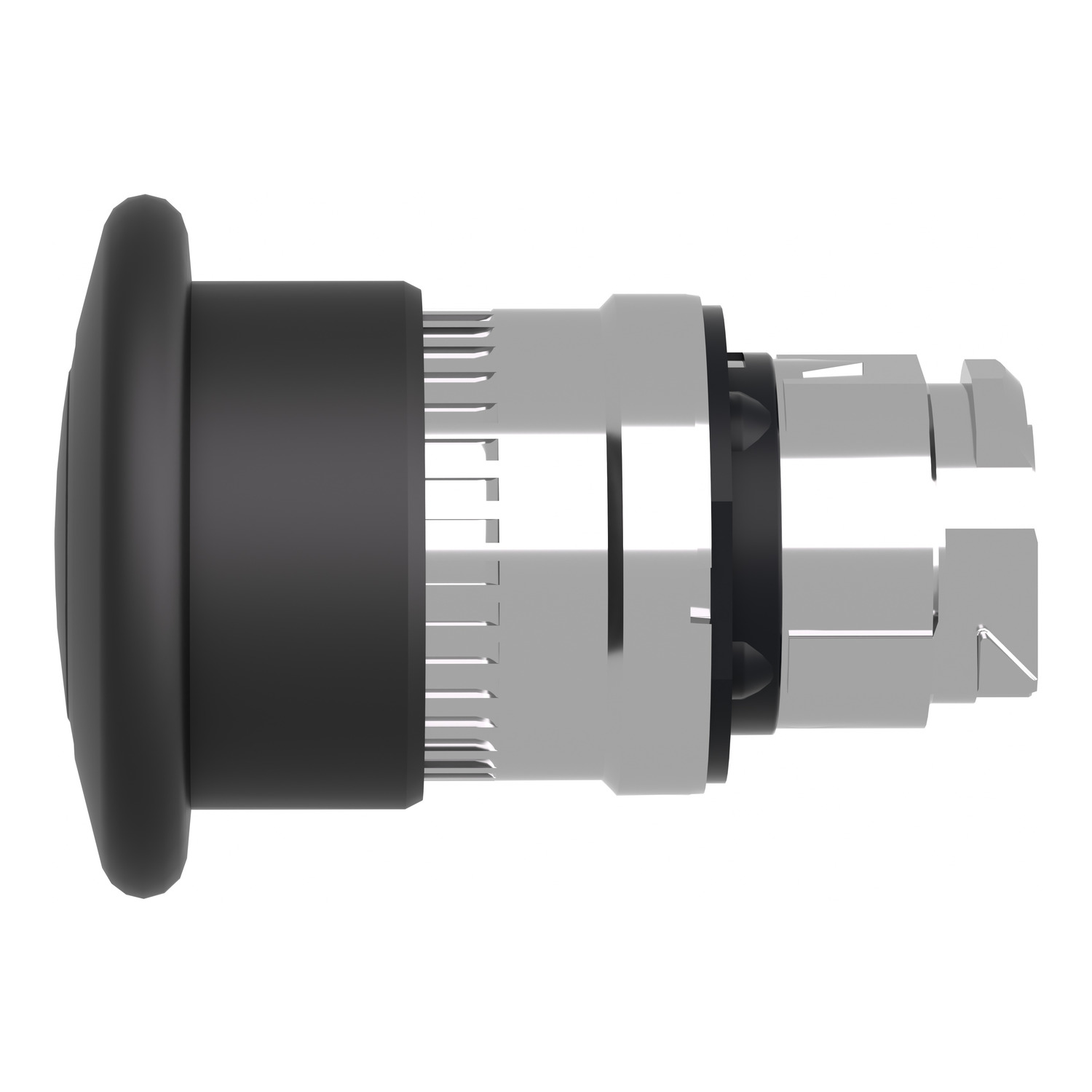

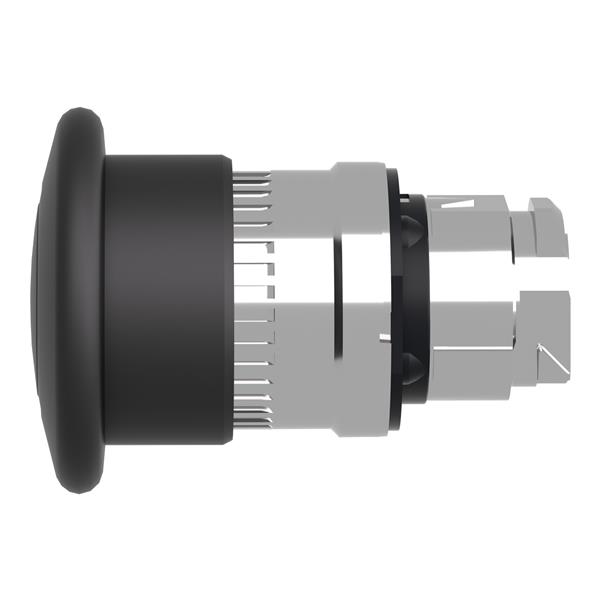

FRONTAL SOCO C/TRAVA ZB4BT2
Ref: 21.16.449 Cód: ZB4BT2 Marca: Schneider Electric
Cabeçote para botão Ø22mm metálico, com retenção, puxar para destravar, cogumelo Ø40mm, preto
O ZB4BT2 é o cabeçote do botão cogumelo preto da linha Harmony XB4. Opera com um mecanismo de girar para destravar. Este cabeçote de botão em forma de cogumelo de 40 mm é ideal para situações onde são necessárias ações rápidas para que um processo ou máquina funcione corretamente ou onde os movimentos do operador exijam máxima ergonomia. É facilmente combinado com a linha Harmony de blocos de contato para executar uma grande variedade de funções de controle. É claramente distinguível visualmente à distância graças a uma forma proeminente de cogumelo de 40 mm. É resistente a impactos, poeira, água e vibrações graças ao seu IP66 / IP67 / IP69 / IP69K. Possui moldura metálica, o que o torna ideal para aplicações que exigem alta resistência a impactos e vibrações. Ele foi projetado para caber em um recorte padrão de 22 mm, garantindo compatibilidade na instalação em máquinas pré-existentes. Sua ampla faixa de temperaturas de operação de -40°C a 70°C permite versatilidade no uso do produto.
Documentos:
Product Data SheetDeclaração de Conformidade - ZB4BT2 Declaração RoHS da UEDeclaração de Conformidade - ZB4BT2 Declaração RoHS da ChinaDeclaração de Conformidade - ZB4BT2 Declaração REACh| Complementar | |
| grupo principal | cabeça cogumelo |
| código de composição elétrica | C11 of <3 contatos utilizando único blocos em montagem frontal |
| código de composição elétrica | C15 of <1 contatos utilizando único blocos em montagem frontal |
| código de composição elétrica | C7 of <4 contatos utilizando único blocos em montagem frontal |
| código de composição elétrica | C8 of <4 contatos utilizando simples e dupla blocos em montagem frontal |
| código de composição elétrica | C10 of <4 contatos utilizando simples e dupla blocos em montagem frontal |
| grupo de produto | não luminoso pressionar-puxar cogumelo |
| Peso | 0.077 kg |
| altura total CAD | 40 mm |
| cor de lente ou tampa/operador | preto |
| apresentação do dispositivo | basic element |
| GCR BRIDGE | ZB4BRCUST01 |
| durabilidade mecânica | 500000 ciclos |
| compatibilidade de gama | ZB4 |
| sinalização | não marcado |
| largura total CAD | 40 mm |
| profundidade total CAD | 56 mm |
| Meio ambiente | |
| tratamento de proteção | TH |
| grau de proteção NEMA | NEMA 13 |
| grau de proteção NEMA | NEMA 4X |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| categoria de sobretensão | classe I para IEC 60536 |
| grau de proteção IP | IP66 para IEC 60529 |
| grau de proteção IP | IP67 |
| grau de proteção IP | IP69 |
| grau de proteção IP | IP69K |
| resistência à vibração | 5 gn (f = 2-500 Hz) para IEC 60068-2-6 |
| resistência ao choque | 30 gn (Duração = 18 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| resistência ao choque | 50 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| temperatura ambiente do ar para funcionamento | -40-70 °C |
| certificações do produto | GL |
| certificações do produto | LROS (Lloyds register of shipping) |
| certificações do produto | UL listado |
| certificações do produto | DNV |
| certificações do produto | CSA |
| certificações do produto | RINA |
| certificações do produto | BV |
| grau de proteção IK | IK06 para IEC 50102 |
| padrões | EN/IEC 60947-5-1 |
| padrões | CSA C22.2 No 14 |
| padrões | EN/IEC 60947-1 |
| padrões | UL 508 |
| padrões | EN/IEC 60947-5-5 |
| padrões | EN/IEC 60947-5-4 |
| padrões | JIS C8201-5-1 |
| padrões | JIS C8201-1 |
| Principal | |
| reposição | pressionar-puxar |
| linha de produto | Harmony XB4 |
| diâmetro de montagem | 22 mm |
| tipo de produto ou componente | cabeça para botão de pressão não luminoso |
| forma da cabeça da unidade de sinalização | redondo |
| tipo de operador | bloqueio |
| tipo de cabeça | standard |
| material do aro | metal cromado |
| perfil do operador | preto cogumelo de Ø 40 mm, não marcado |
| venda por quantidade indivisível | 1 |
| nome abreviado do dispositivo | ZB4 |
