FRONTAL SALIENTE ZB4BL1

Ref: 21.16.433 Cód: ZB4BL1 Marca: Schneider Electric

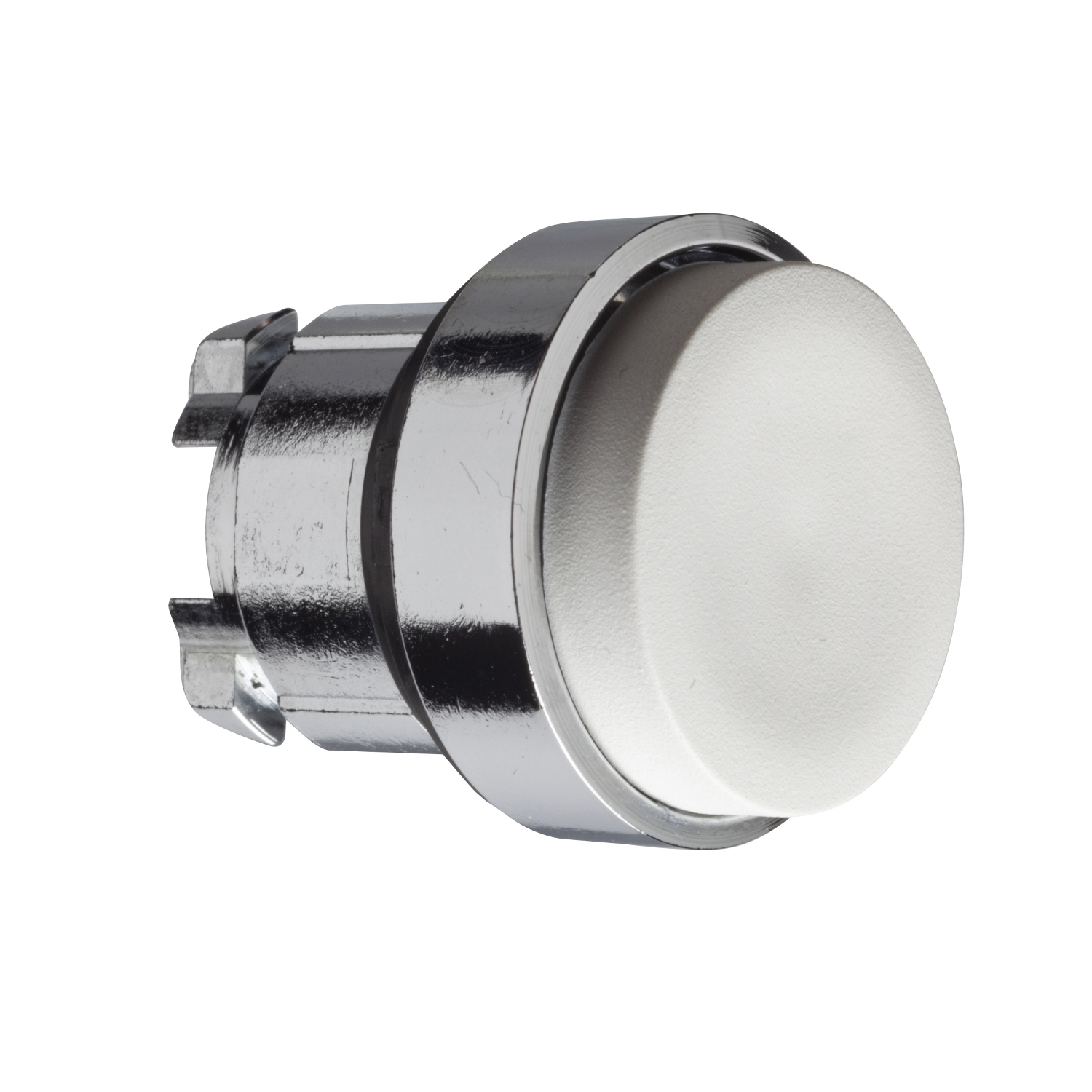

Cabeçote para botão Ø22mm metálico, saliente, retorno por mola, branco

Descrição
Caracteristicas Técnicas

Documentos:

Product Data Sheet Declaração de Conformidade - ZB4BL1 Declaração RoHS da China Declaração de Conformidade - ZB4BL1 Declaração RoHS da UE Declaração de Conformidade - ZB4BL1 Declaração REACh

Complementar
grupo principal	botão de pressão
código de composição elétrica	C1 of <9 contatos utilizando único blocos em montagem frontal
código de composição elétrica	C2 of <9 contatos utilizando simples e dupla blocos em montagem frontal
código de composição elétrica	C11 of <3 contatos utilizando único blocos em montagem frontal
código de composição elétrica	C15 of <1 contatos utilizando único blocos em montagem frontal
customizable	1
altura total CAD	29 mm
apresentação do dispositivo	basic element
GCR BRIDGE	ZB4BLCUST01
cor de lente ou tampa/operador	branco
durabilidade mecânica	10000000 ciclos
compatibilidade de gama	ZB4
sinalização	não marcado
escudo de isolamento	sim
largura total CAD	29 mm
profundidade total CAD	33 mm
grupo de produto	não luminoso pressionar saliente
Meio ambiente
tratamento de proteção	TH
temperatura ambiente do ar para armazenamento	-40-70 °C
categoria de sobretensão	classe I para IEC 60536
resistência à vibração	5 gn (f = 2-500 Hz) para IEC 60068-2-6
grau de proteção NEMA	NEMA 13
grau de proteção NEMA	NEMA 4X
grau de proteção IP	IP66 para IEC 60529
grau de proteção IP	IP67
grau de proteção IP	IP69
grau de proteção IP	IP69K
resistência ao choque	30 gn (Duração = 18 ms of meia aceleração onda senoidal para IEC 60068-2-27
resistência ao choque	50 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27
certificações do produto	CSA
certificações do produto	DNV
certificações do produto	LROS (Lloyds register of shipping)
certificações do produto	BV
certificações do produto	RINA
certificações do produto	GL
certificações do produto	UL listado
grau de proteção IK	IK06 para IEC 50102
temperatura ambiente do ar para funcionamento	-40-70 °C
padrões	CSA C22.2 No 14
padrões	JIS C8201-5-1
padrões	EN/IEC 60947-1
padrões	UL 508
padrões	EN/IEC 60947-5-1
padrões	EN/IEC 60947-5-5
padrões	EN/IEC 60947-5-4
padrões	JIS C8201-1
Principal
linha de produto	Harmony XB4
tipo de produto ou componente	cabeça para botão de pressão não luminoso
forma da cabeça da unidade de sinalização	redondo
tipo de cabeça	standard
tipo de operador	retorno por mola
diâmetro de montagem	22 mm
perfil do operador	branco saliente, não marcado
venda por quantidade indivisível	1
material do aro	metal cromado
nome abreviado do dispositivo	ZB4
