FRONTAL P/COMUTADOR ZB4BJ5
Ref: 21.16.474 Cód: ZB4BJ5 Marca: SCHNEIDER

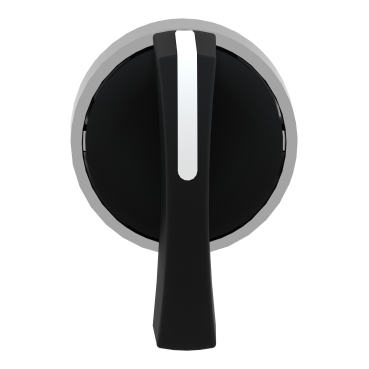

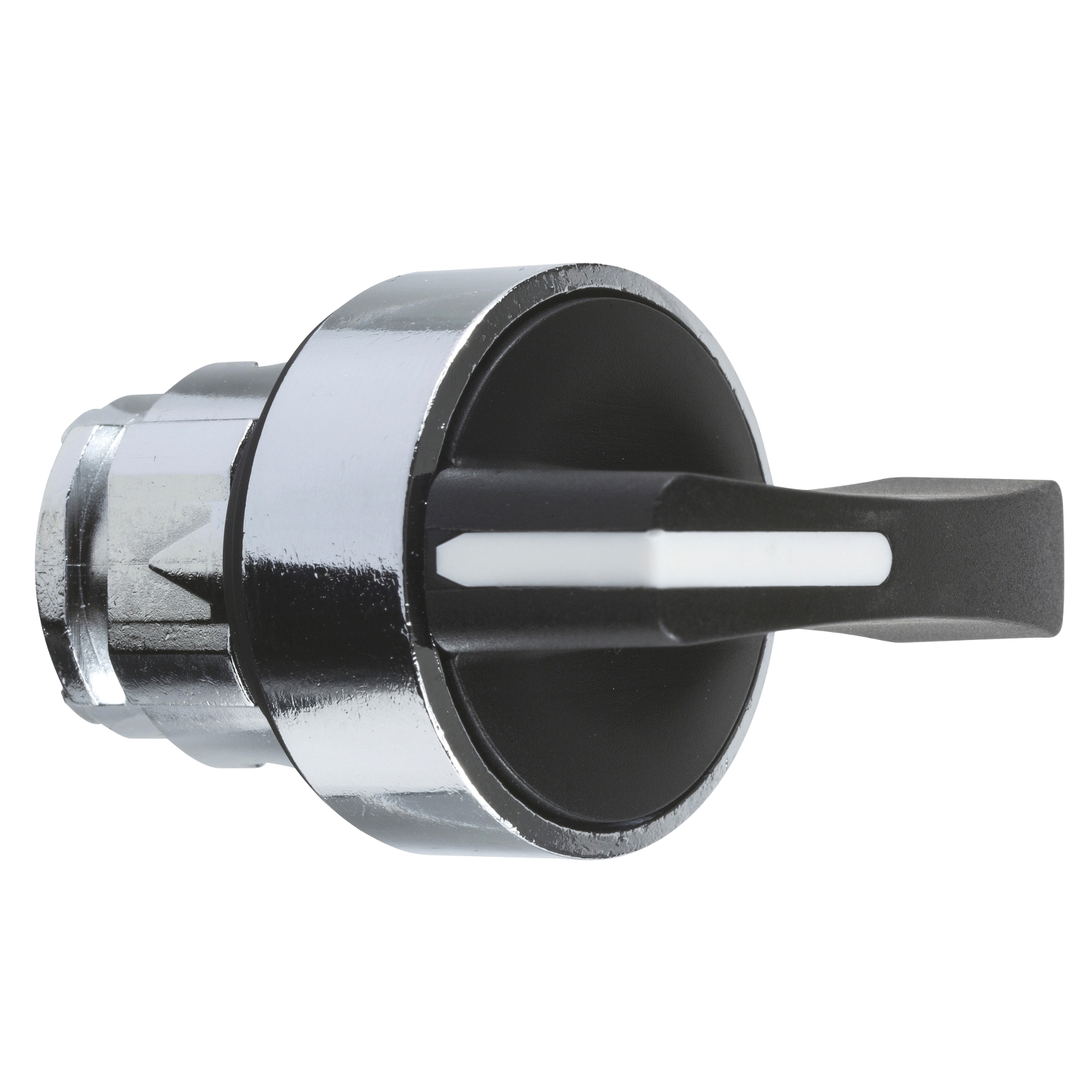

Cabeçote para chave seletora Ø22mm metálico, 3 posições retorno por mola, manopla longa, preto
O ZB4BJ5 é o cabeçote para a chave seletora preta da linha Harmony XB4. O
cabeçote da chave seletora possui manopla longa de 3 posições e opera com
mecanismo de retorno por mola. Esta chave seletora oferece uma interface ergo
nômica para controlar suas máquinas. É fornecido com manopla padrão e pod
e ser facilmente instalado em unidades de chave seletora compatíveis. Ele fo
rnece uma ajuda clara na configuração de suas máquinas em vários modos de
operação. É resistente a impactos, à poeira, à água e à vibração gr
aças ao seu IP69K. Possui moldura metálica, o que o torna ideal para aplica
ções que exigem alta resistência a impactos e vibrações. Ele foi projeta
do para caber em um recorte padrão de 22 mm, garantindo compatibilidade na i
nstalação em máquinas pré-existentes. Sua ampla faixa de temperaturas de
operação de -40°C a 70°C permite versatilidade no uso do produto.
Documentos:
Product Data SheetDeclaração de Conformidade - ZB4BJ5 Declaração RoHS da ChinaDeclaração de Conformidade - ZB4BJ5 Declaração RoHS da UE Declaração de Conformidade - ZB4BJ5 Dec laração RoHS da UE| Complementar | |
| grupo de produto | punho longo sem bloqueio por cadeado |
| durabilidade mecânica | 1000000 ciclos |
| compatibilidade de gama | ZB4 |
| escudo de isolamento | não |
| largura total CAD | 29 mm |
| profundidade total CAD | 44 mm |
| customizable | 0 |
| Peso | 0.04 kg |
| altura total CAD | 38 mm |
| grupo principal | interruptor seletor |
| apresentação do dispositivo | basic element |
| resistência a lavadora de alta pressão | 7000000 Pa a 55 °C, distância : 0,1 m |
| cor de lente ou tampa/operador | preto |
| código de composição elétrica | C3 of <6 contatos utilizando único blocos em montagem frontal |
| código de composição elétrica | C4 of <6 contatos utilizando simples e dupla blocos em montagem frontal |
| código de composição elétrica | C5 of <5 contatos utilizando único blocos em montagem frontal |
| código de composição elétrica | C6 of <5 contatos utilizando simples e dupla blocos em montagem frontal |
| código de composição elétrica | C7 of <4 contatos utilizando único blocos em montagem frontal |
| código de composição elétrica | C8 of <4 contatos utilizando simples e dupla blocos em montagem frontal |
| código de composição elétrica | C11 of <3 contatos utilizando único blocos em montagem frontal |
| Meio ambiente | |
| resistência ao choque | 30 gn (Duração = 18 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| resistência ao choque | 50 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| certificações do produto | UL listado |
| certificações do produto | DNV |
| certificações do produto | LROS (Lloyds register of shipping) |
| certificações do produto | BV |
| certificações do produto | GL |
| certificações do produto | RINA |
| certificações do produto | CSA |
| grau de proteção IK | IK06 para IEC 50102 |
| temperatura ambiente do ar para funcionamento | -40-70 °C |
| padrões | JIS C8201-5-1 |
| padrões | EN/IEC 60947-1 |
| padrões | EN/IEC 60947-5-4 |
| padrões | EN/IEC 60947-5-5 |
| padrões | UL 508 |
| padrões | EN/IEC 60947-5-1 |
| padrões | CSA C22.2 No 14 |
| padrões | JIS C8201-1 |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| categoria de sobretensão | classe I para IEC 60536 |
| grau de proteção NEMA | NEMA 13 |
| grau de proteção NEMA | NEMA 4X |
| grau de proteção IP | IP67 para IEC 60529 |
| grau de proteção IP | IP69 |
| grau de proteção IP | IP69K |
| tratamento de proteção | TH |
| resistência à vibração | 5 gn (f = 2-500 Hz) para IEC 60068-2-6 |
| Principal | |
| nome abreviado do dispositivo | ZB4 |
| tipo de cabeça | standard |
| venda por quantidade indivisível | 1 |
| diâmetro de montagem | 22 mm |
| perfil do operador | preto punho longo |
| informações de posição do operador | 3 posições +/- 45° |
| material do aro | metal cromado |
| informações adicionais do operador | não bloqueável por cadeado |
| linha de produto | Harmony XB4 |
| tipo de produto ou componente | cabeça para interruptor seletor |
| forma da cabeça da unidade de sinalização | redondo |
| tipo de operador | para o centro retorno por mola |
