FRONTAL NORMAL ZB5AA6
Ref: 21.15.429 Cód: ZB5AA6 Marca: SCHNEIDER

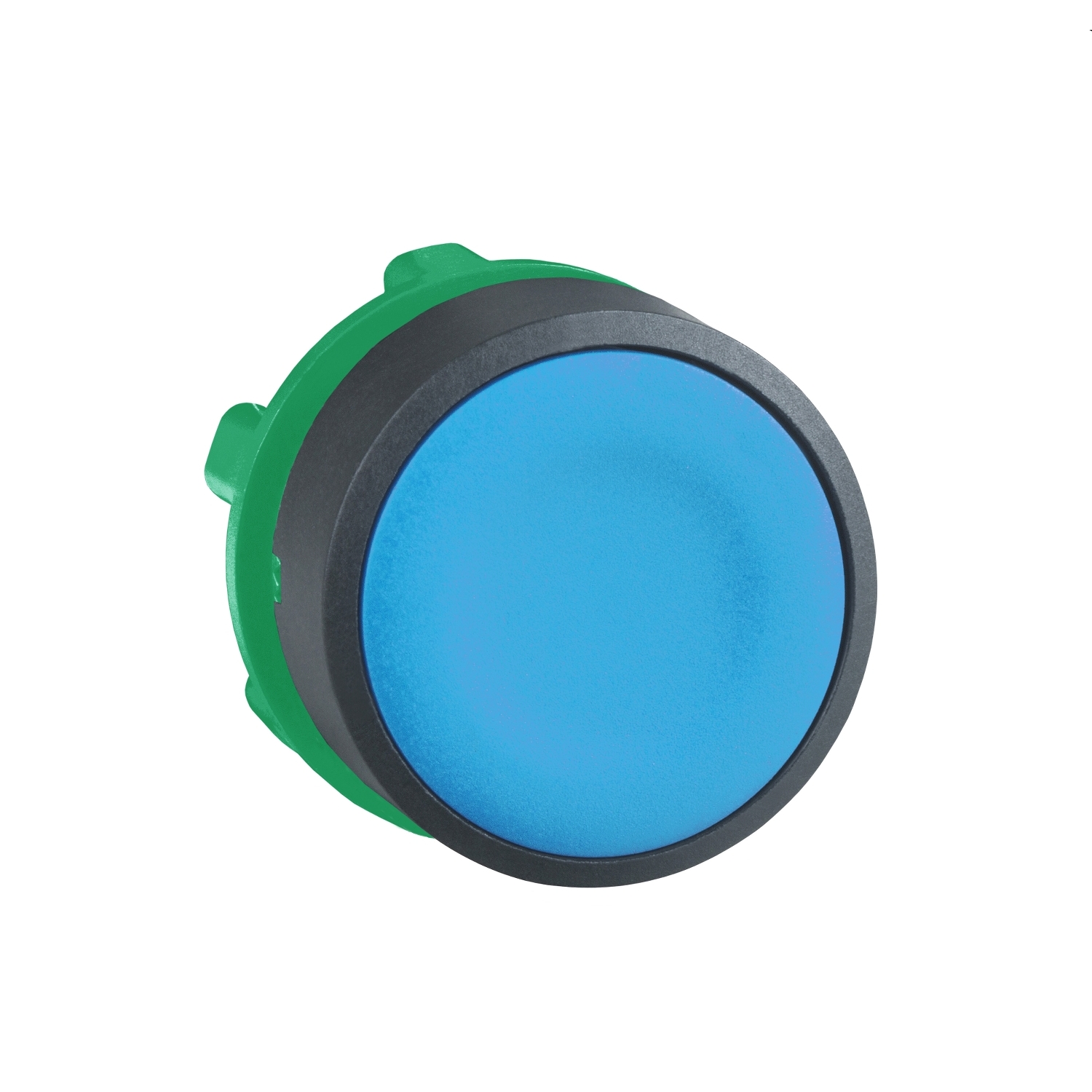

Cabeçote para botão Ø22mm plástico, faceado, retorno por mola, azul
O ZB5AA6 é um cabeçote de botão faceado azul da linha Harmony XB5. Opera
com um mecanismo de retorno por mola. Este cabeçote de botão fornece uma in
terface ergonômica para controlar suas máquinas. Ele é facilmente instalad
o e substituído em unidades completas de botões e blocos de contato compat?
?veis por meio de montagem de encaixe rápido. É resistente a impactos, poei
ra, água e vibrações graças ao seu IP66 / IP67 / IP69. Possui moldura que
o torna ideal para aplicações que exigem alta resistência a impactos e vi
brações. Ele foi projetado para caber em um recorte padrão de 22 mm, garan
tindo compatibilidade na instalação em máquinas pré-existentes. Sua ampla
faixa de temperaturas de operação permite versatilidade no uso do produto.
Documentos:
Product Data SheetDeclaração de Confo rmidade - ZB5AA6 Declaração RoHS da ChinaDeclaração de Conformidade - ZB5AA6 Declaração Ro HS da UEDeclaraç ão de Conformidade - ZB5AA6 Declaração REAChDeclaração de Conformidade Ambiental - ZB5AA6 Declaração RoHS da UE| Complementar | |
| customizable | 1 |
| Peso | 0.018 kg |
| altura total CAD | 29 mm |
| grupo principal | botão de pressão |
| apresentação do dispositivo | basic element |
| GCR BRIDGE | ZB5AACUST01 |
| durabilidade mecânica | 10000000 ciclos |
| compatibilidade de gama | ZB5 |
| sinalização | não marcado |
| escudo de isolamento | sim |
| nome da estação | XALD 1...5 recortes |
| nome da estação | XALK 2...5 recortes |
| largura total CAD | 29 mm |
| profundidade total CAD | 28 mm |
| cor de lente ou tampa/operador | azul |
| grupo de produto | não luminoso pressionar embutido |
| código de composição elétrica | C1 of <9 contatos utilizando único blocos em montagem frontal |
| código de composição elétrica | C2 of <9 contatos utilizando simples e dupla blocos em montagem frontal |
| código de composição elétrica | C11 of <3 contatos utilizando único blocos em montagem frontal |
| código de composição elétrica | C15 of <1 contatos utilizando único blocos em montagem frontal |
| código de composição elétrica | SF1 of <3 contatos utilizando único blocos em montagem frontal |
| código de composição elétrica | SR1 of <3 contatos utilizando único blocos em montagem posterior |
| Meio ambiente | |
| resistência ao choque | 30 gn (Duração = 18 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| resistência ao choque | 50 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| padrões | UL 508 |
| padrões | EN/IEC 60947-5-4 |
| padrões | CSA C22.2 No 14 |
| padrões | EN/IEC 60947-1 |
| padrões | JIS C8201-5-1 |
| padrões | EN/IEC 60947-5-1 |
| padrões | JIS C8201-1 |
| certificações do produto | BV |
| certificações do produto | LROS (Lloyds register of shipping) |
| certificações do produto | DNV |
| certificações do produto | RINA |
| certificações do produto | CSA |
| certificações do produto | UL listado |
| certificações do produto | GL |
| grau de proteção IK | IK03 para IEC 50102 |
| temperatura ambiente do ar para funcionamento | -40-70 °C |
| grau de proteção NEMA | NEMA 13 |
| grau de proteção NEMA | NEMA 4X |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| categoria de sobretensão | classe II para IEC 60536 |
| tratamento de proteção | TH |
| resistência a lavadora de alta pressão | 7000000 Pa a 55 °C, distância : 0,1 m |
| resistência à vibração | 5 gn (f = 2-500 Hz) para IEC 60068-2-6 |
| grau de proteção IP | IP66 para IEC 60529 |
| grau de proteção IP | IP67 |
| grau de proteção IP | IP69 |
| grau de proteção IP | IP69K |
| Principal | |
| tipo de cabeça | standard |
| diâmetro de montagem | 22 mm |
| venda por quantidade indivisível | 1 |
| nome abreviado do dispositivo | ZB5 |
| material do aro | dark grey plastic |
| perfil do operador | azul embutido, não marcado |
| linha de produto | Harmony XB5 |
| tipo de produto ou componente | cabeça para botão de pressão não luminoso |
| forma da cabeça da unidade de sinalização | redondo |
| tipo de operador | retorno por mola |
