FRONTAL NORMAL ZB5AA5
Ref: 21.15.428 Cód: ZB5AA5 Marca: SCHNEIDER

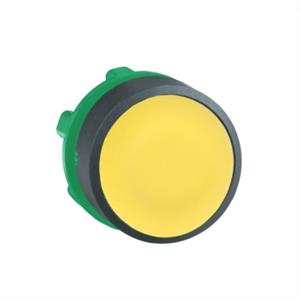

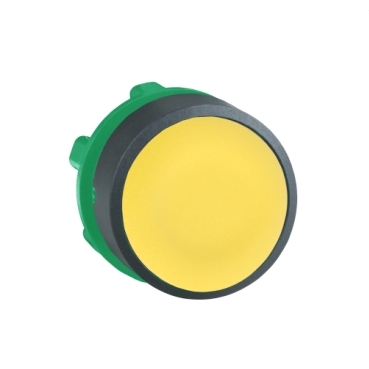

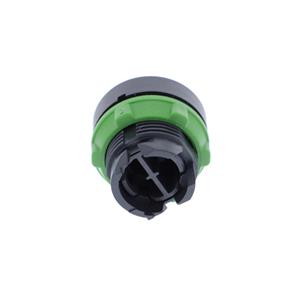

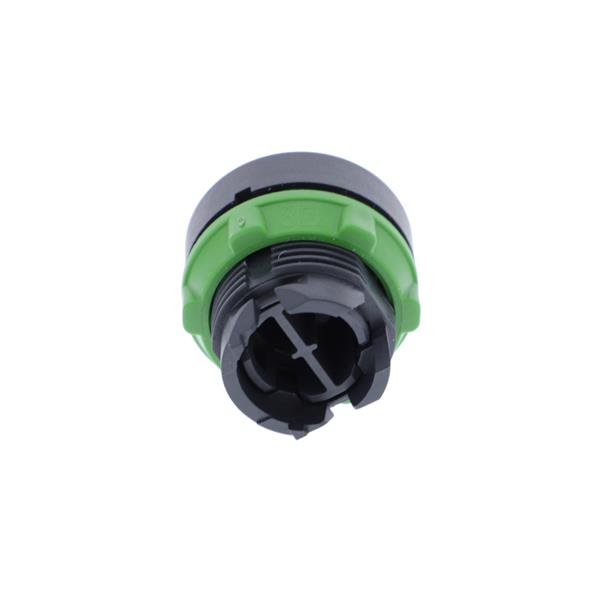

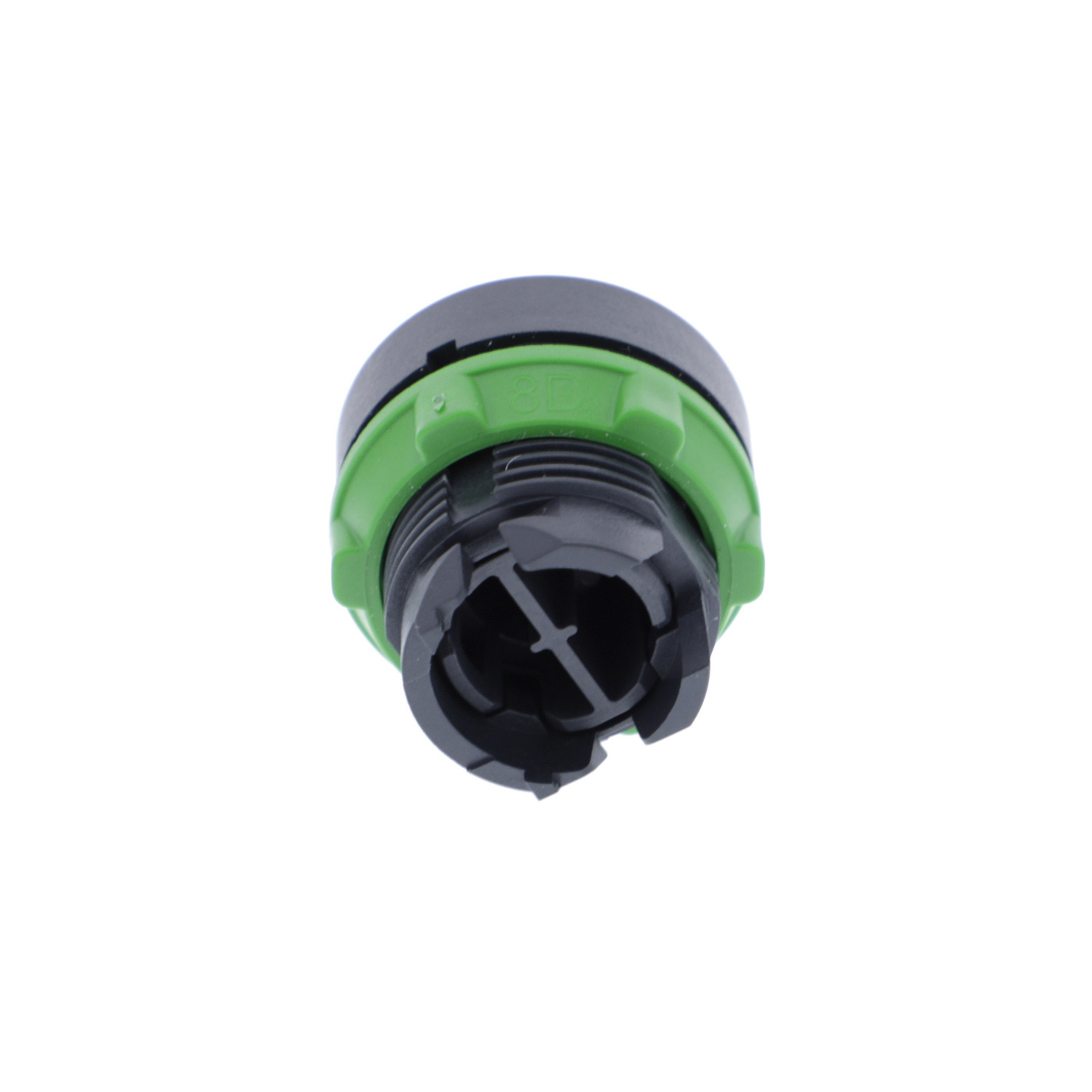

Cabeçote para botão Ø22mm plástico, faceado, retorno por mola, amarelo
O ZB5AA5 é um cabeçote de botão faceado amarelo da linha Harmony XB5. Ope
ra com um mecanismo de retorno por mola. Este cabeçote de botão fornece uma
interface ergonômica para controlar suas máquinas. Ele é facilmente insta
lado e substituído em unidades completas de botões e blocos de contato comp
atíveis por meio de montagem de encaixe rápido. É resistente a impactos, p
oeira, água e vibrações graças ao seu IP66 / IP67 / IP69. Possui moldura
que o torna ideal para aplicações que exigem alta resistência a impactos e
vibrações. Ele foi projetado para caber em um recorte padrão de 22 mm, ga
rantindo compatibilidade na instalação em máquinas pré-existentes. Sua am
pla faixa de temperaturas de operação permite versatilidade no uso do produ
to.
Documentos:
Product Data Shee tDeclaração de Conformidade - ZB5AA5 Declaração REAChDeclaração de Conformidade - ZB5AA5 Declaração RoHS da ChinaDeclaraçã o de Conformidade - ZB 5AA5 Declaração RoHS da UEDeclaração de Conformidade - ZB5AA5 Declaração REAChDeclaração de C onformidade - ZB5AA5 Declaração RoHS da ChinaDeclaração de Conformidade - ZB5AA5 Declaração RoHS da UEDeclaração de Conformidad e - ZB5AA5 Declaração REAChDeclaração de Conformidade - ZB5AA5 Declaração RoHS da ChinaDeclaração de Conformidade - ZB5AA 5 Declaração RoHS da UEDeclaração de Conformidade - ZB5AA5 Declaração REAChDeclaração de Conf ormidade - ZB5AA5 Declaração RoHS da ChinaDeclaração de Conformidade - ZB5AA5 Declaração RoHS da UE| Complementar | |
| grupo principal | botão de pressão |
| código de composição elétrica | C1 of <9 contatos utilizando único blocos em montagem frontal |
| código de composição elétrica | C2 of <9 contatos utilizando simples e dupla blocos em montagem frontal |
| código de composição elétrica | C11 of <3 contatos utilizando único blocos em montagem frontal |
| código de composição elétrica | C15 of <1 contatos utilizando único blocos em montagem frontal |
| código de composição elétrica | SF1 of <3 contatos utilizando único blocos em montagem frontal |
| código de composição elétrica | SR1 of <3 contatos utilizando único blocos em montagem posterior |
| customizable | 1 |
| Peso | 0.018 kg |
| altura total CAD | 29 mm |
| apresentação do dispositivo | basic element |
| GCR BRIDGE | ZB5AACUST01 |
| cor de lente ou tampa/operador | amarelo |
| durabilidade mecânica | 10000000 ciclos |
| compatibilidade de gama | ZB5 |
| sinalização | não marcado |
| escudo de isolamento | sim |
| nome da estação | XALD 1...5 recortes |
| nome da estação | XALK 2...5 recortes |
| largura total CAD | 29 mm |
| profundidade total CAD | 28 mm |
| grupo de produto | não luminoso pressionar embutido |
| Meio ambiente | |
| tratamento de proteção | TH |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| categoria de sobretensão | classe II para IEC 60536 |
| resistência a lavadora de alta pressão | 7000000 Pa a 55 °C, distância : 0,1 m |
| grau de proteção IP | IP66 para IEC 60529 |
| grau de proteção IP | IP67 |
| grau de proteção IP | IP69 |
| grau de proteção IP | IP69K |
| resistência ao choque | 30 gn (Duração = 18 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| resistência ao choque | 50 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| padrões | CSA C22.2 No 14 |
| padrões | UL 508 |
| padrões | JIS C8201-5-1 |
| padrões | EN/IEC 60947-1 |
| padrões | EN/IEC 60947-5-1 |
| padrões | EN/IEC 60947-5-4 |
| padrões | JIS C8201-1 |
| certificações do produto | UL listado |
| certificações do produto | GL |
| certificações do produto | DNV |
| certificações do produto | LROS (Lloyds register of shipping) |
| certificações do produto | BV |
| certificações do produto | RINA |
| certificações do produto | CSA |
| grau de proteção IK | IK03 para IEC 50102 |
| temperatura ambiente do ar para funcionamento | -40-70 °C |
| grau de proteção NEMA | NEMA 13 |
| grau de proteção NEMA | NEMA 4X |
| resistência à vibração | 5 gn (f = 2-500 Hz) para IEC 60068-2-6 |
| Principal | |
| perfil do operador | amarelo embutido, não marcado |
| linha de produto | Harmony XB5 |
| diâmetro de montagem | 22 mm |
| tipo de produto ou componente | cabeça para botão de pressão não luminoso |
| forma da cabeça da unidade de sinalização | redondo |
| tipo de operador | retorno por mola |
| tipo de cabeça | standard |
| venda por quantidade indivisível | 1 |
| material do aro | dark grey plastic |
| nome abreviado do dispositivo | ZB5 |
