FRONTAL NORMAL ZB4BA6
Ref: 21.16.420 Cód: ZB4BA6 Marca: SCHNEIDER

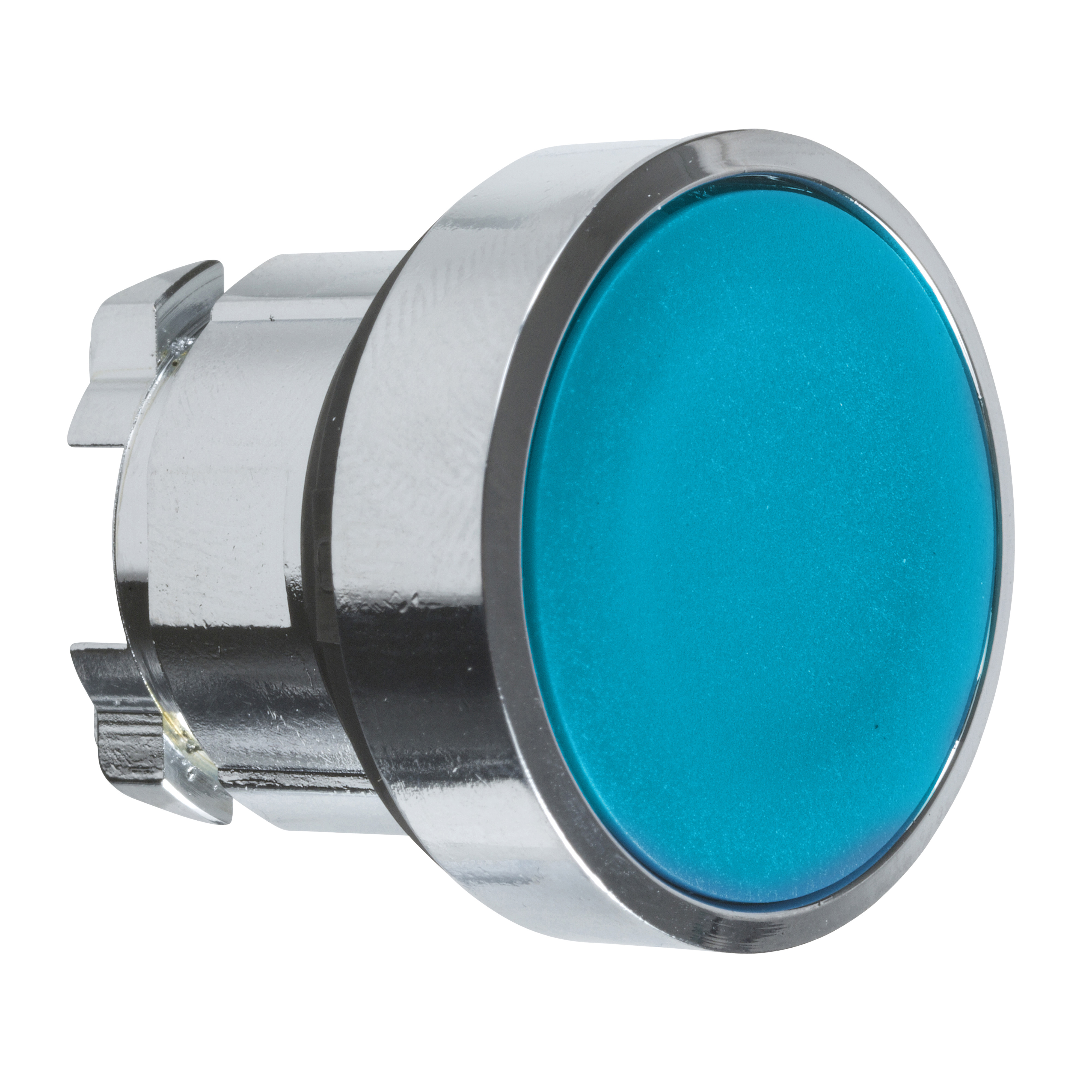

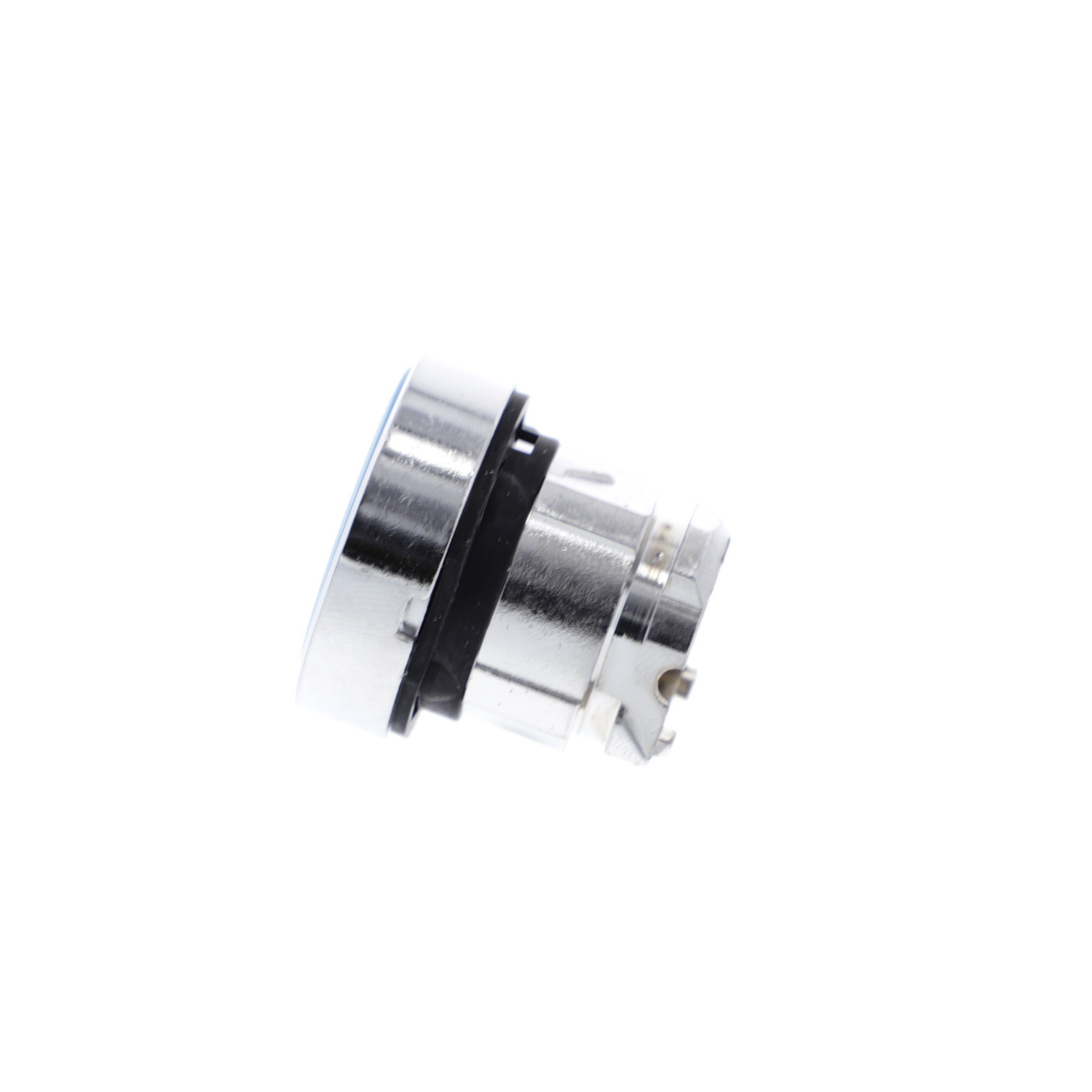

Cabeçote para botão Ø22mm metálico, faceado, retorno por mola, azul
O ZB4BA6 é um cabeçote de botão faceado azul da linha Harmony XB4. Opera
com um mecanismo de retorno por mola. Este cabeçote de botão fornece uma in
terface ergonômica para controlar suas máquinas. Ele é facilmente instalad
o e substituído em unidades completas de botões e blocos de contato compat?
?veis por meio de montagem de encaixe rápido. É resistente a impactos, poei
ra, água e vibrações graças ao seu IP66 / IP67 / IP69 / IP69K. Possui mol
dura metálica, o que o torna ideal para aplicações que exigem alta resist?
?ncia a impactos e vibrações. Ele foi projetado para caber em um recorte pa
drão de 22 mm, garantindo compatibilidade na instalação em máquinas pré-
existentes. Sua ampla faixa de temperaturas de operação de -40°C a 70°C p
ermite versatilidade no uso do produto.
Documentos:
Product Data SheetDeclaração de Conformidade - ZB4BA6 Declaração REAChDeclaração de Conf ormidade - ZB4BA6 Declaração RoHS da ChinaDeclaração de Conformidade - ZB4BA6 Declaração RoHS da UEDeclaração de Conformidade - Z B4BA6 Declaração RoHS da UEDeclaração de Conformidade - ZB4BA6 Declaração RoHS da UEDeclaração de Conformidade - ZB4BA6 Declaraç ão RoHS da UE| Complementar | |
| grupo de produto | não luminoso pressionar embutido |
| cor de lente ou tampa/operador | azul |
| durabilidade mecânica | 10000000 ciclos |
| compatibilidade de gama | ZB4 |
| sinalização | não marcado |
| escudo de isolamento | sim |
| largura total CAD | 29 mm |
| profundidade total CAD | 28 mm |
| código de composição elétrica | C1 of <9 contatos utilizando único blocos em montagem frontal |
| código de composição elétrica | C2 of <9 contatos utilizando simples e dupla blocos em montagem frontal |
| código de composição elétrica | C11 of <3 contatos utilizando único blocos em montagem frontal |
| código de composição elétrica | C15 of <1 contatos utilizando único blocos em montagem frontal |
| customizable | 1 |
| altura total CAD | 29 mm |
| apresentação do dispositivo | basic element |
| GCR BRIDGE | ZB4BACUST01 |
| grupo principal | botão de pressão |
| Meio ambiente | |
| padrões | EN/IEC 60947-5-1 |
| padrões | EN/IEC 60947-1 |
| padrões | EN/IEC 60947-5-5 |
| padrões | UL 508 |
| padrões | JIS C8201-5-1 |
| padrões | EN/IEC 60947-5-4 |
| padrões | CSA C22.2 No 14 |
| padrões | JIS C8201-1 |
| certificações do produto | GL |
| certificações do produto | BV |
| certificações do produto | DNV |
| certificações do produto | LROS (Lloyds register of shipping) |
| certificações do produto | CSA |
| certificações do produto | UL listado |
| certificações do produto | RINA |
| grau de proteção IK | IK06 para IEC 50102 |
| temperatura ambiente do ar para funcionamento | -40-70 °C |
| resistência à vibração | 5 gn (f = 2-500 Hz) para IEC 60068-2-6 |
| grau de proteção IP | IP66 para IEC 60529 |
| grau de proteção IP | IP67 |
| grau de proteção IP | IP69 |
| grau de proteção IP | IP69K |
| resistência ao choque | 30 gn (Duração = 18 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| resistência ao choque | 50 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| tratamento de proteção | TH |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| categoria de sobretensão | classe I para IEC 60536 |
| grau de proteção NEMA | NEMA 13 |
| grau de proteção NEMA | NEMA 4X |
| Principal | |
| perfil do operador | azul embutido, não marcado |
| material do aro | metal cromado |
| nome abreviado do dispositivo | ZB4 |
| tipo de produto ou componente | cabeça para botão de pressão não luminoso |
| forma da cabeça da unidade de sinalização | redondo |
| tipo de operador | retorno por mola |
| tipo de cabeça | standard |
| venda por quantidade indivisível | 1 |
| linha de produto | Harmony XB4 |
| diâmetro de montagem | 22 mm |
