FRONTAL NORMAL ZB4BA5
Ref: 21.16.419 Cód: ZB4BA5 Marca: SCHNEIDER

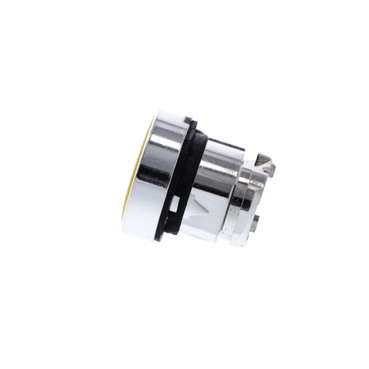

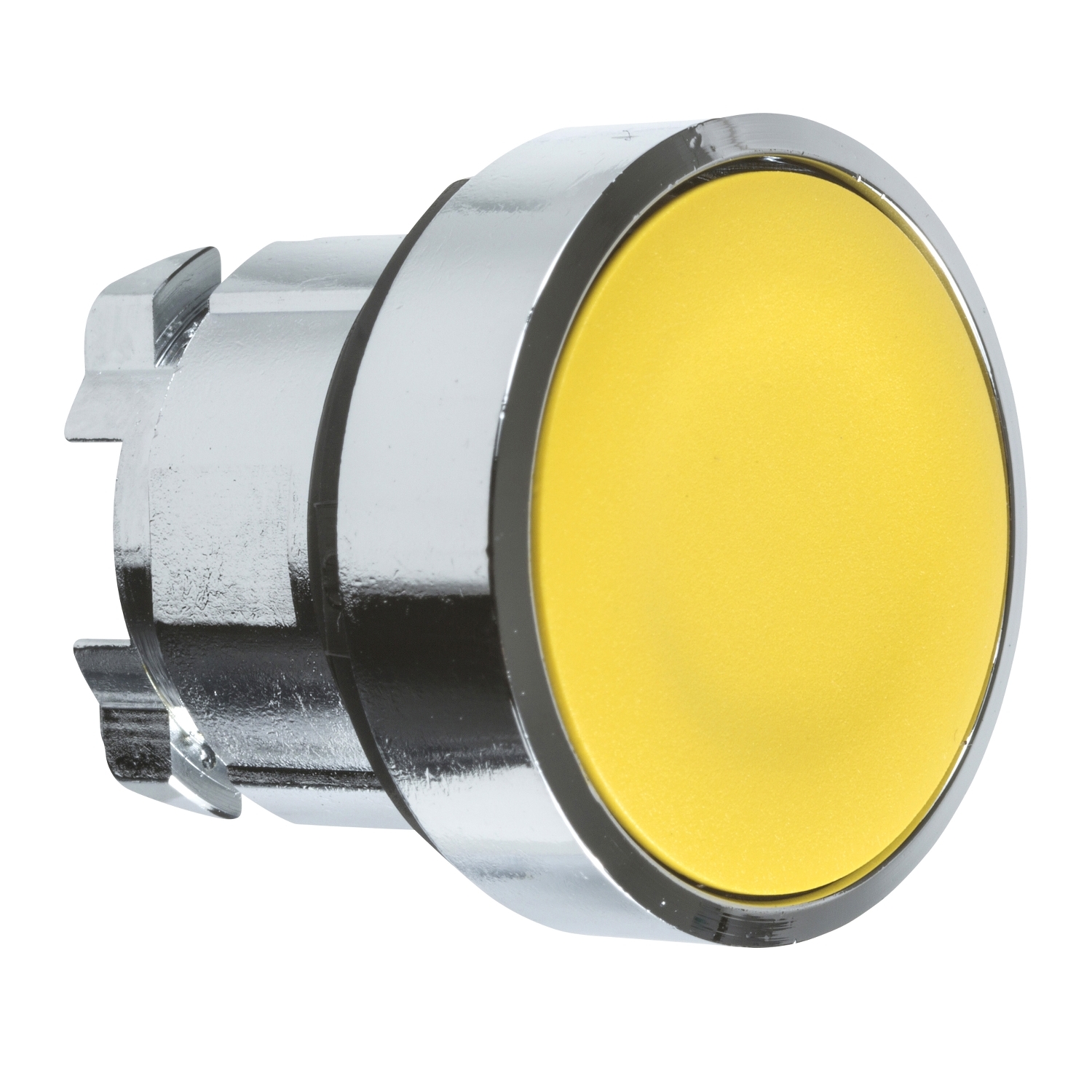

Cabeçote para botão Ø22mm metálico, faceado, retorno por mola, amarelo
O ZB4BA5 é um cabeçote de botão faceado amarelo da linha Harmony XB4. Ope
ra com um mecanismo de retorno por mola. Este cabeçote de botão fornece uma
interface ergonômica para controlar suas máquinas. Ele é facilmente insta
lado e substituído em unidades completas de botões e blocos de contato comp
atíveis por meio de montagem de encaixe rápido. É resistente a impactos, p
oeira, água e vibrações graças ao seu IP66 / IP67 / IP69 / IP69K. Possui
moldura metálica, o que o torna ideal para aplicações que exigem alta resi
stência a impactos e vibrações. Ele foi projetado para caber em um recorte
padrão de 22 mm, garantindo compatibilidade na instalação em máquinas pr
é-existentes. Sua ampla faixa de temperaturas de operação de -40°C a 70°
C permite versatilidade no uso do produto.
Documentos:< /strong>
Product Data SheetDeclaração de Conformidade - ZB4BA5 Declaração RoHS da ChinaDeclaraçã o de Conformidade - ZB4BA5 Declaração RoHS da UEDeclaração de Conformidade - ZB4BA5 Declaração REAChDeclaração de Conformidade - ZB4BA5 Declaração RoHS da UEDeclaração de Conformidade - ZB4BA5 Declaração REAChDeclaração de Conformidade - ZB4BA5 Declaraç ão RoHS da UEDec laração de Conformidade - ZB4BA5 Declaração REAChDeclaração de Conformidade - ZB4BA5 Decla ração RoHS da UEDeclaração de Conformid ade - ZB4BA5 Declaração REACh| Complementar | |
| grupo principal | botão de pressão |
| código de composição elétrica | C1 of <9 contatos utilizando único blocos em montagem frontal |
| código de composição elétrica | C2 of <9 contatos utilizando simples e dupla blocos em montagem frontal |
| código de composição elétrica | C11 of <3 contatos utilizando único blocos em montagem frontal |
| código de composição elétrica | C15 of <1 contatos utilizando único blocos em montagem frontal |
| customizable | 1 |
| altura total CAD | 29 mm |
| apresentação do dispositivo | basic element |
| GCR BRIDGE | ZB4BACUST01 |
| cor de lente ou tampa/operador | amarelo |
| durabilidade mecânica | 10000000 ciclos |
| compatibilidade de gama | ZB4 |
| sinalização | não marcado |
| escudo de isolamento | sim |
| largura total CAD | 29 mm |
| profundidade total CAD | 28 mm |
| grupo de produto | não luminoso pressionar embutido |
| Meio ambiente | |
| tratamento de proteção | TH |
| grau de proteção NEMA | NEMA 13 |
| grau de proteção NEMA | NEMA 4X |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| categoria de sobretensão | classe I para IEC 60536 |
| resistência à vibração | 5 gn (f = 2-500 Hz) para IEC 60068-2-6 |
| grau de proteção IP | IP66 para IEC 60529 |
| grau de proteção IP | IP67 |
| grau de proteção IP | IP69 |
| grau de proteção IP | IP69K |
| resistência ao choque | 30 gn (Duração = 18 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| resistência ao choque | 50 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| padrões | UL 508 |
| padrões | EN/IEC 60947-5-5 |
| padrões | EN/IEC 60947-5-4 |
| padrões | EN/IEC 60947-5-1 |
| padrões | JIS C8201-5-1 |
| padrões | CSA C22.2 No 14 |
| padrões | EN/IEC 60947-1 |
| padrões | JIS C8201-1 |
| certificações do produto | LROS (Lloyds register of shipping) |
| certificações do produto | CSA |
| certificações do produto | DNV |
| certificações do produto | UL listado |
| certificações do produto | GL |
| certificações do produto | BV |
| certificações do produto | RINA |
| grau de proteção IK | IK06 para IEC 50102 |
| temperatura ambiente do ar para funcionamento | -40-70 °C |
| Principal | |
| linha de produto | Harmony XB4 |
| tipo de operador | retorno por mola |
| diâmetro de montagem | 22 mm |
| tipo de produto ou componente | cabeça para botão de pressão não luminoso |
| forma da cabeça da unidade de sinalização | redondo |
| tipo de cabeça | standard |
| venda por quantidade indivisível | 1 |
| material do aro | metal cromado |
| perfil do operador | amarelo embutido, não marcado |
| nome abreviado do dispositivo | ZB4 |
