FRONTAL NORMAL ZB4BA2
Ref: 21.16.416 Cód: ZB4BA2 Marca: SCHNEIDER

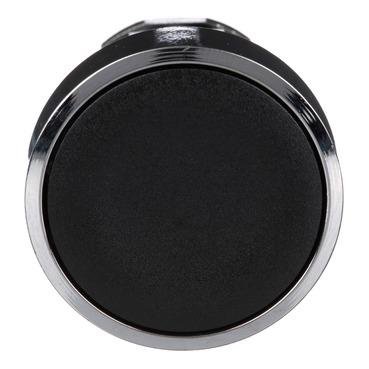

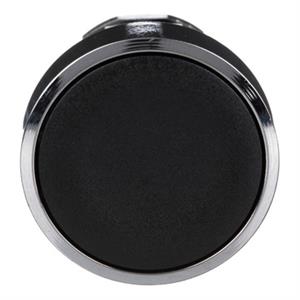

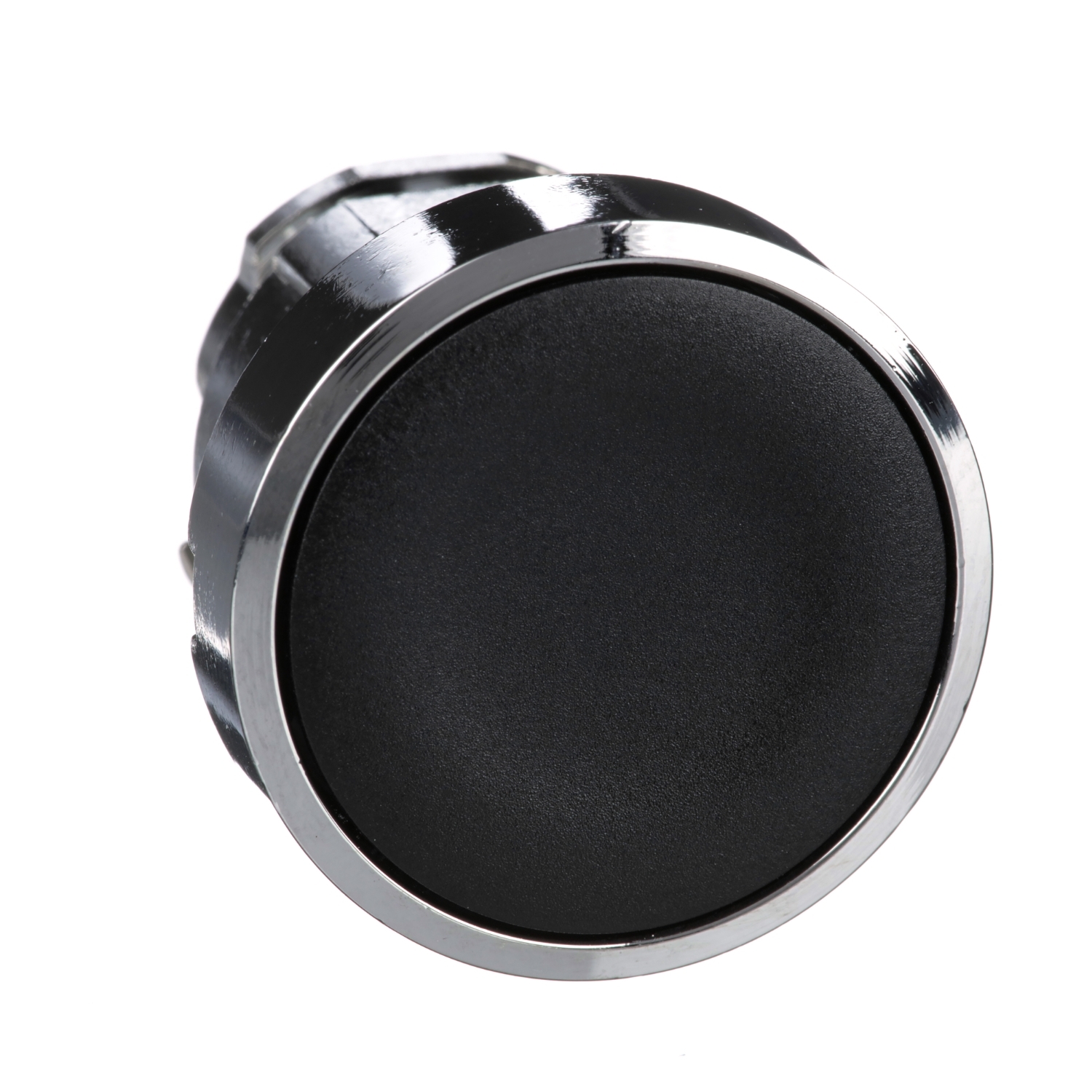

Cabeçote para botão Ø22mm metálico, faceado, retorno por mola, preto
O ZB4BA2 é um cabeçote de botão faceado preto da linha Harmony XB4. Opera
com um mecanismo de retorno por mola. Este cabeçote de botão fornece uma i
nterface ergonômica para controlar suas máquinas. Ele é facilmente instala
do e substituído em unidades completas de botões e blocos de contato compat
íveis por meio de montagem de encaixe rápido. É resistente a impactos, poe
ira, água e vibrações graças ao seu IP66 / IP67 / IP69 / IP69K. Possui mo
ldura metálica, o que o torna ideal para aplicações que exigem alta resist
ência a impactos e vibrações. Ele foi projetado para caber em um recorte p
adrão de 22 mm, garantindo compatibilidade na instalação em máquinas pré
-existentes. Sua ampla faixa de temperaturas de operação de -40°C a 70°C
permite versatilidade no uso do produto.
Documentos:
Product Data SheetDeclaração de Conformidade - ZB4BA2 Declaração RoHS da UEDeclaração de Conformidad e - ZB4BA2 Declaração REAChDeclaração de Conformidade - ZB4BA2 Declaração RoHS da ChinaDeclaração de Con formidade - ZB4BA2 Declaração RoHS da ChinaDeclaração de Conformidade - ZB4BA2 D eclaração RoHS da ChinaDecl aração de Conformidade - ZB4BA2 Declaração RoHS da ChinaDeclaração de Conformi dade Ambiental - ZB4BA2 Declaração RoHS da China| Complementar | |
| grupo principal | botão de pressão |
| código de composição elétrica | C1 of <9 contatos utilizando único blocos em montagem frontal |
| código de composição elétrica | C2 of <9 contatos utilizando simples e dupla blocos em montagem frontal |
| código de composição elétrica | C11 of <3 contatos utilizando único blocos em montagem frontal |
| código de composição elétrica | C15 of <1 contatos utilizando único blocos em montagem frontal |
| customizable | 1 |
| altura total CAD | 29 mm |
| cor de lente ou tampa/operador | preto |
| durabilidade mecânica | 10000000 ciclos |
| compatibilidade de gama | ZB4 |
| sinalização | não marcado |
| escudo de isolamento | sim |
| largura total CAD | 29 mm |
| profundidade total CAD | 28 mm |
| grupo de produto | não luminoso pressionar embutido |
| apresentação do dispositivo | basic element |
| GCR BRIDGE | ZB4BACUST01 |
| Meio ambiente | |
| grau de proteção NEMA | NEMA 13 |
| grau de proteção NEMA | NEMA 4X |
| resistência à vibração | 5 gn (f = 2-500 Hz) para IEC 60068-2-6 |
| tratamento de proteção | TH |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| categoria de sobretensão | classe I para IEC 60536 |
| grau de proteção IP | IP66 para IEC 60529 |
| grau de proteção IP | IP67 |
| grau de proteção IP | IP69 |
| grau de proteção IP | IP69K |
| resistência ao choque | 30 gn (Duração = 18 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| resistência ao choque | 50 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| certificações do produto | DNV |
| certificações do produto | RINA |
| certificações do produto | CSA |
| certificações do produto | UL listado |
| certificações do produto | GL |
| certificações do produto | LROS (Lloyds register of shipping) |
| certificações do produto | BV |
| grau de proteção IK | IK06 para IEC 50102 |
| temperatura ambiente do ar para funcionamento | -40-70 °C |
| padrões | UL 508 |
| padrões | CSA C22.2 No 14 |
| padrões | EN/IEC 60947-5-1 |
| padrões | EN/IEC 60947-5-4 |
| padrões | EN/IEC 60947-5-5 |
| padrões | JIS C8201-5-1 |
| padrões | EN/IEC 60947-1 |
| padrões | JIS C8201-1 |
| Principal | |
| linha de produto | Harmony XB4 |
| tipo de produto ou componente | cabeça para botão de pressão não luminoso |
| forma da cabeça da unidade de sinalização | redondo |
| tipo de operador | retorno por mola |
| diâmetro de montagem | 22 mm |
| tipo de cabeça | standard |
| material do aro | metal cromado |
| nome abreviado do dispositivo | ZB4 |
| perfil do operador | preto embutido, não marcado |
| venda por quantidade indivisível | 1 |
