FRONTAL COM. C/CHAVE ZB5AG2
Ref: 21.15.476 Cód: FRONTAL COM. C/CHAVE ZB5AG2

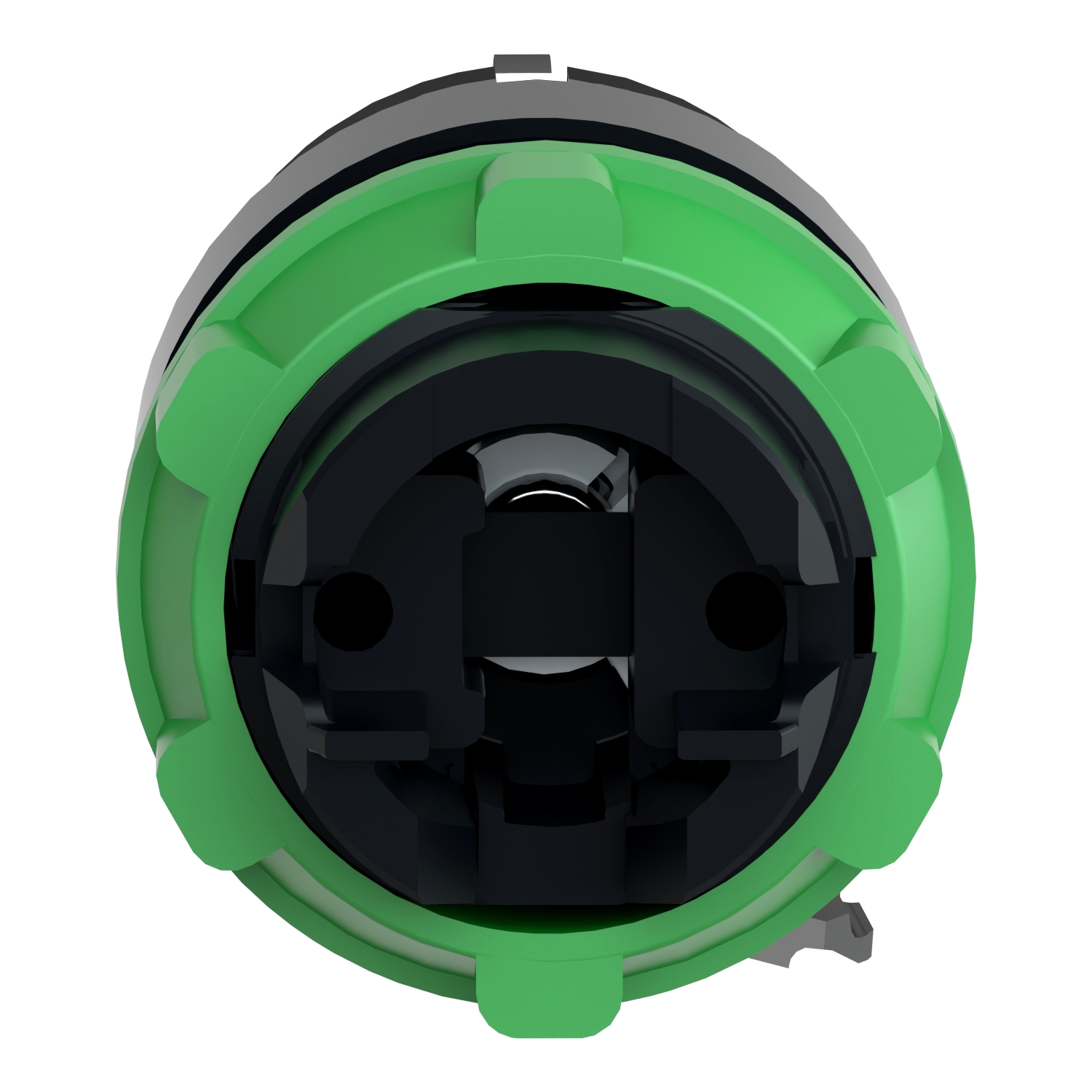

Cabeçote para chave seletora Ø22mm plástico, 2 posições fixas, com chave
O ZB5AG2 é o cabeçote para a chave seletora da linha Harmony XB5. O cabeç
ote da chave seletora possui manopla padrão de 2 posições fixas, opera com
mecanismo de chave. Esta chave seletora oferece uma interface ergonômica pa
ra controlar suas máquinas. É fornecido com manopla padrão e pode ser faci
lmente instalado em unidades de chave seletora compatíveis. Ele fornece uma
ajuda clara na configuração de suas máquinas em vários modos de operaçã
o. É resistente a impactos, à poeira, à água e à vibração graças ao s
eu IP20. Possui moldura que o torna ideal para aplicações que exigem alta r
esistência a impactos e vibrações. Ele foi projetado para caber em um reco
rte padrão de 22 mm, garantindo compatibilidade na instalação em máquinas
pré-existentes. Sua ampla faixa de temperaturas de operação permite versa
tilidade no uso do produto.
Documentos:
Produ ct Data SheetDeclar ação de Conformidade - ZB5AG2 Declaração RoHS da UEDeclaração de Conformidade - ZB5AG2 Declaração RoHS da China| Complementar | |
| durabilidade mecânica | 1000000 ciclos |
| compatibilidade de gama | ZB5 |
| escudo de isolamento | não |
| nome da estação | XALD 1...5 recortes |
| nome da estação | XALK 2...5 recortes |
| largura total CAD | 29 mm |
| profundidade total CAD | 72 mm |
| grupo de produto | interruptor de chave |
| código de composição elétrica | C4 of <6 contatos utilizando simples e dupla blocos em montagem frontal |
| código de composição elétrica | C5 of <5 contatos utilizando único blocos em montagem frontal |
| código de composição elétrica | C6 of <5 contatos utilizando simples e dupla blocos em montagem frontal |
| código de composição elétrica | C7 of <4 contatos utilizando único blocos em montagem frontal |
| código de composição elétrica | C8 of <4 contatos utilizando simples e dupla blocos em montagem frontal |
| código de composição elétrica | C11 of <3 contatos utilizando único blocos em montagem frontal |
| código de composição elétrica | C3 of <6 contatos utilizando único blocos em montagem frontal |
| código de composição elétrica | SF1 of <3 contatos utilizando único blocos em montagem frontal |
| código de composição elétrica | SR1 of <3 contatos utilizando único blocos em montagem posterior |
| código de composição elétrica | C15 of <1 contatos utilizando único blocos em montagem frontal |
| grupo principal | interruptor seletor |
| customizable | 0 |
| Peso | 0.057 kg |
| altura total CAD | 29 mm |
| apresentação do dispositivo | basic element |
| cor de lente ou tampa/operador | preto |
| Meio ambiente | |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| categoria de sobretensão | classe II para IEC 60536 |
| resistência a lavadora de alta pressão | 7000000 Pa a 55 °C, distância : 0,1 m |
| grau de proteção IP | IP66 para IEC 60529 |
| grau de proteção IP | IP67 |
| grau de proteção IP | IP69 |
| grau de proteção IP | IP69K |
| resistência ao choque | 30 gn (Duração = 18 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| resistência ao choque | 50 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| certificações do produto | CSA |
| certificações do produto | RINA |
| certificações do produto | BV |
| certificações do produto | UL listado |
| certificações do produto | DNV |
| certificações do produto | GL |
| certificações do produto | LROS (Lloyds register of shipping) |
| grau de proteção IK | IK06 para IEC 50102 |
| temperatura ambiente do ar para funcionamento | -40-70 °C |
| padrões | UL 508 |
| padrões | EN/IEC 60947-5-1 |
| padrões | EN/IEC 60947-1 |
| padrões | CSA C22.2 No 14 |
| padrões | JIS C8201-5-1 |
| padrões | EN/IEC 60947-5-4 |
| padrões | JIS C8201-1 |
| resistência à vibração | 5 gn (f = 2-500 Hz) para IEC 60068-2-6 |
| grau de proteção NEMA | NEMA 13 |
| grau de proteção NEMA | NEMA 4X |
| tratamento de proteção | TH |
| Principal | |
| nome abreviado do dispositivo | ZB5 |
| perfil do operador | preto interruptor de chave |
| informações de posição do operador | 2 posições 90° |
| tipo de bloqueio | Ronis 455 |
| linha de produto | Harmony XB5 |
| linha de produto | Harmony XALF |
| tipo de produto ou componente | cabeça para interruptor seletor de chave |
| forma da cabeça da unidade de sinalização | redondo |
| diâmetro de montagem | 22 mm |
| tipo de operador | estático |
| tipo de cabeça | standard |
| posição de retirada da chave | esquerda |
| venda por quantidade indivisível | 1 |
| material do aro | dark grey plastic |
