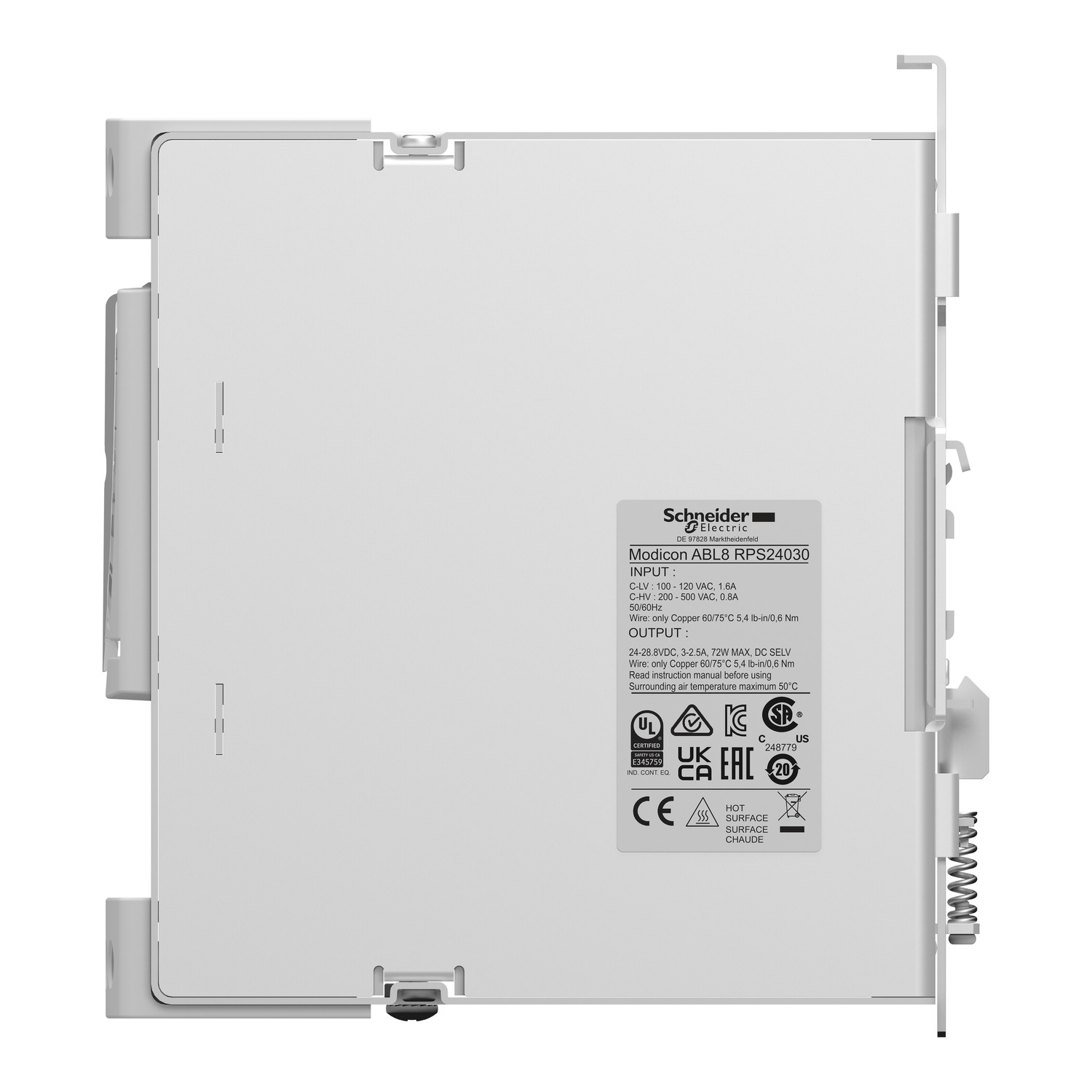

FONTE CHAVEADA UNIV. ABL8RPS24030
Ref: 21.64.040 Cód: ABL8RPS24030 Marca: Schneider Electric
A ABL8RPS24030 é uma fonte de alimentação chaveada para aplicações complexas! Possui redefinição automática que permite que as falhas de curto prazo sejam corrigidas, é equipada com filtro de correção do fator de potência e indicador de diagnóstico que facilita a solução de problemas. Além disso, é compatível com acessórios que permitem trabalhar com a redundância na alimentação. Essa variação tem corrente de 3 A, tensão de alimentação mono/bifásica de 100-220 Vca e 200-500 Vca, e tensão de saída de 24Vcc.
Documentos:
Product Data SheetDeclaração de Conformidade - ABL8RPS24030 Declaração RoHS da UEDeclaração de Conformidade - ABL8RPS24030 Declaração RoHS da ChinaDeclaração de Conformidade Ambiental - ABL8RPS24030 Declaração RoHS da UE| Complementar | |
| posição de operação | vertical |
| [Ue] tensão de operação nominal | 240 V CA 0.51 |
| [Ue] tensão de operação nominal | 120 V CA 0.59 |
| largura | 45 mm |
| eficiência | 87% |
| corrente de irrupção | 30 A |
| profundidade | 125 mm |
| sinalização | CE |
| Peso | 0.3 kg |
| tipo de proteção de saída | contra sobrecarga, Tecnologia de Proteção: reposição manual ou automática |
| tipo de proteção de saída | contra sobretensão, Tecnologia de Proteção: 30...32 V, reposição manual |
| tipo de proteção de saída | contra curtos-circuitos, Tecnologia de Proteção: reposição manual ou automática |
| tipo de proteção de saída | contra subtensão, Tecnologia de Proteção: dispara se U < 21,6 V |
| tipo de proteção de saída | térmica, Tecnologia de Proteção: reposição automática |
| dissipação de alimentação em W | 7.8 W |
| limites da tensão de saída | 24...28,8 V ajustável |
| suporte de montagem | N/A |
| suporte de montagem | N/A |
| acoplamento de saída | paralelo |
| acoplamento de saída | série |
| altura | 125 mm |
| equipamentos fornecidos | filtro de correção de fator de potência para IEC 61000-3-2 |
| LED de status | tensão de saída: 1 LED (verde e vermelho) |
| LED de status | Corrente de saída: 1 LED (verde, vermelho e laranja) |
| conexões - terminais | terminais de tipo de parafuso: 3 x 0,5...3 x 4 mm², (AWG 22 ... 14 AWG of conexão de entrada |
| conexões - terminais | terminais de tipo de parafuso: 1 x 0,5...1 x 4 mm², (AWG 22 ... 14 AWG of conexão à terra de entrada |
| conexões - terminais | terminais de tipo de parafuso: 4 x 0,5...4 x 4 mm², (AWG 22 ... 14 AWG of conexão de saída |
| conexões - terminais | terminais de tipo de parafuso: 1 x 0,5...1 x 4 mm², (AWG 22 ... 14 AWG of conexão à terra de saída |
| Meio ambiente | |
| padrões | CSA C22.2 No 60950-1 |
| padrões | UL 508 |
| certificações do produto | cCSAus |
| certificações do produto | EAC |
| certificações do produto | UL |
| certificações do produto | RCM |
| certificações do produto | KC |
| umidade relativa | 0-90 % durante o funcionamento |
| umidade relativa | 0-95 % em armazenamento |
| compatibilidade de gama | ABL8R |
| altitude de funcionamento | 2000 m |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| grau de proteção IP | IP20 para EN/IEC 60529 |
| força dielétrica | 3500 V entre a entrada e o aterramento |
| força dielétrica | 4000 V entre a entrada e a saída |
| força dielétrica | 500 V entre a saída e o aterramento |
| temperatura ambiente do ar para funcionamento | 50-60 °C (com) |
| temperatura ambiente do ar para funcionamento | -25-50 °C (without) |
| característica ambiental | EMC para EN 61000-6-1 |
| característica ambiental | EMC para EN 61000-6-3 |
| característica ambiental | EMC para EN/IEC 61000-6-2 |
| característica ambiental | EMC para EN/IEC 61000-6-4 |
| característica ambiental | EMC para EN/IEC 61204-3 |
| característica ambiental | segurança para EN/IEC 60950-1 |
| característica ambiental | segurança para EN/IEC 61204-3 |
| característica ambiental | segurança para SELV |
| Principal | |
| tipo de fonte de alimentação | modo de comutação regulado |
| Filtro anti-harmónica | correntes harmônicas de baixa frequência |
| tensão de entrada | 100..0,120 V CA monofásico, Terminal (é): N-L1 |
| tensão de entrada | 200..0,500 V CA fase para fase, Terminal (é): L1-L2 |
| aumento atual temporário admissível | 1,5 x pol (por 4 s) |
| limites da tensão de entrada | 170..0,550 V CA |
| limites da tensão de entrada | 85..0,132 V CA |
| corrente de saída da fonte de alimentação | 3:00 AM |
| potência nominal em W | 72 W |
| tensão de saída | 24 V CC |
| tipo de produto ou componente | fonte de alimentação |
| linha de produto | Modicon Power Supply |
