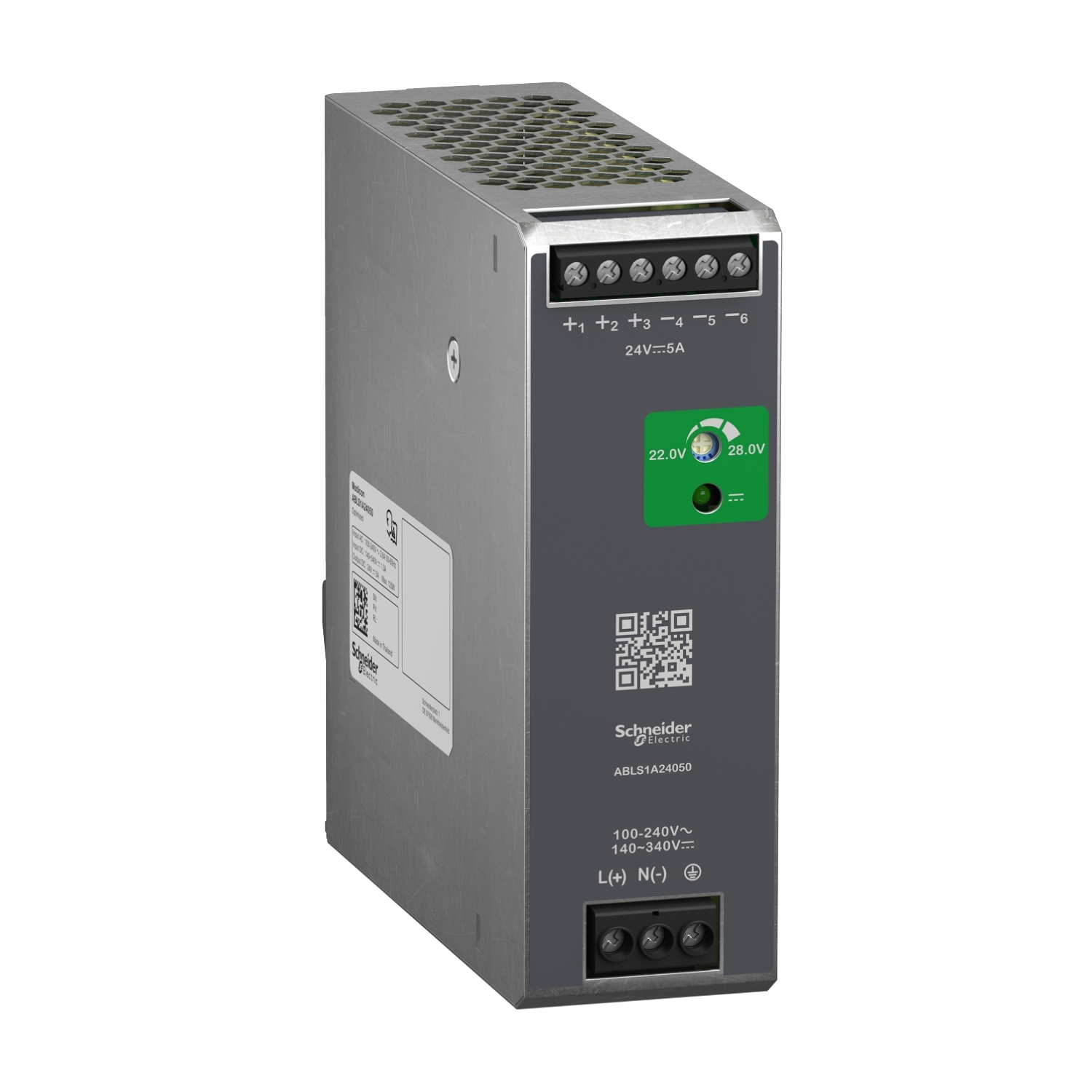

FONTE CHAVEADA 5A ABLS1A24050
Ref: 21.64.022 Cód: FONTE CHAVEADA 5A ABLS1A24050 Marca: SCHNEIDER
Fonte de Alimentação Chaveada - 24 Vdc - 5 A - 120 W - 100/240 Vac | 140/340 Vdc - Monofásica
A ABLS1A24050 é uma fonte de alimentação chaveada que garante qualidade n
o fornecimento de tensão contínua para equipamentos de automação! Possui
proteção contra sobrecarga, curto circuito, sobretensão e superaquecimento
, além de obter formato “book” que otimiza o espaço do painel e invólu
cro de alumínio para garantir resistência. Essa variação tem corrente de
5 A, tensão de alimentação monofásica de 100-240 Vca e 140-340 Vca, e ten
são de saída de 24Vcc.
Documentos:
Product Data SheetDeclaração de Conformidade - ABLS1A24050 Declaração RoHS da UE< a href="https://download.se.com/files?p_File_Name=ABLS1A24050_ROHS_CHINA_DEC LARATION_BR_pt-BR.pdf&p_Doc_Ref=ABLS1A24050_ROHS_CHINA_DECLARATION&p_enDocTyp e=Declaration+of+Conformity+%28Sustainability%29" target="_blank" class=" footer__level--two--link fs-6 fw-normal text-decoration-none d-flex mb-2">De claração de Conformidade - ABLS1A24050 Declaração RoHS da China| Complementar | |
| propagação residual | < 120 mV |
| acoplamento de saída | paralelo |
| acoplamento de saída | serial |
| altura | 123.6 mm |
| LED de status | tensão de saída: 1 LED (verde) |
| tempo de manutenção | > 20 ms 115 V CA |
| tempo de manutenção | > 40 ms 230 V CA |
| esquema de aterramento | TN |
| esquema de aterramento | TT |
| esquema de aterramento | IT |
| limites de frequência da rede | 50-60 Hz |
| conexões - terminais | conexão a parafuso: 0,5 ... 4 mm², (AWG 20 ... AWG 6 |
| conexões - terminais | conexão a parafuso: 0.5...2.5 mm², (AWG 20...AWG 14 |
| consumo de corrente | < 2.5 A 115 V CA |
| consumo de corrente | < 1.4 A 230 V CA |
| consumo de corrente | < 1.3 A 140 V CC |
| maximum leakage current | 1 mA 240 V CA |
| tipo de proteção de entrada | fusível integrado (não pode ser trocado) 4 A |
| tipo de proteção de entrada | external protection (recommended) 20 A C |
| tipo de proteção de entrada | external protection (recommended) 13 A C |
| tipo de proteção de saída | contra sobrecarga e curtos-circuitos, Tecnologia de Proteção: reposição automática |
| tipo de proteção de saída | against over temperature, Tecnologia de Proteção: manual reset |
| tipo de proteção de saída | contra sobretensão, Tecnologia de Proteção: manual reset |
| tempo médio entre falhas (MTBF) | 700000 H at 25 °C, carga total conforming to SR 332 |
| suporte de montagem | N/A |
| suporte de montagem | N/A |
| suporte de montagem | N/A |
| capacitância de carga | 8000 µF |
| tempo de resposta | < 1 s |
| Peso | 0.55 kg |
| [Ue] tensão de operação nominal | 115 V CA 0.55 |
| [Ue] tensão de operação nominal | 230 V CA 0.45 |
| largura | 40 mm |
| eficiência | 85 % a 115 V CA |
| eficiência | 88 % a 230 V CA |
| corrente de irrupção | 30.0 A a 115 V |
| corrente de irrupção | 60.0 A a 230 V |
| profundidade | 117.6 mm |
| vida útil | 10 ano |
| limites da tensão de saída | 22...28 V |
| Meio ambiente | |
| característica ambiental | 3M4 para IEC 60721-3-3 |
| emissão eletromagnética | emissões conduzidas para EN 61000-6-3 |
| emissão eletromagnética | radiação para EN 61000-6-4 |
| categoria de sobretensão | classe II |
| grau de proteção IP | IP20 |
| temperatura ambiente do ar para armazenamento | -40-85 °C |
| umidade relativa | 0-95 % sem condensação |
| altitude de funcionamento | < 5000 m |
| classe de proteção contra choques elétricos | classe II |
| força dielétrica | 3000 V CA input to output |
| resistência à vibração | +/- 3 mm (f = 2-9 Hz) para IEC 60068-2-6 |
| resistência à vibração | 10 m/s² (f = 9-200 Hz) para IEC 60068-2-6 |
| resistência ao choque | 100 m/s² of 11 ms |
| graus de poluição | 2 |
| compatibilidade eletromagnética | immunity to electrostatic discharge - nível de teste: 6 kV (descarga do contato) para EN/IEC 61000-4-2 |
| compatibilidade eletromagnética | immunity to electrostatic discharge - nível de teste: 9 kV (descarga do ar) para EN/IEC 61000-4-2 |
| compatibilidade eletromagnética | imunidade a perturbações RF conduzidas - nível de teste: 10 V/m (80 MHz...2 GHz) para EN/IEC 61000-4-3 |
| compatibilidade eletromagnética | imunidade a perturbações RF conduzidas - nível de teste: 5 V/m (2..0,20,7 GHz) para EN/IEC 61000-4-3 |
| compatibilidade eletromagnética | imunidade a perturbações RF conduzidas - nível de teste: 3 V / m (2.7...6 GHz) para EN/IEC 61000-4-3 |
| compatibilidade eletromagnética | imunidade a rajadas rápidas - nível de teste: 4 kV (em entradas-saídas) para EN/IEC 61000-4-4 |
| compatibilidade eletromagnética | surge immunity test - nível de teste: 3 kV (entre a fonte de alimentação e a terra) para EN/IEC 61000-4-5 |
| compatibilidade eletromagnética | surge immunity test - nível de teste: 1.5 kV (entre fases) para EN/IEC 61000-4-5 |
| compatibilidade eletromagnética | imunidade a perturbações RF conduzidas - nível de teste: 10 V (0,15...80 MHz) para EN/IEC 61000-4-6 |
| compatibilidade eletromagnética | imunidade a campos magnéticos - nível de teste: 30 A/m (50...60 Hz) para EN/IEC 61000-4-8 |
| compatibilidade eletromagnética | imunidade a quedas de tensão para EN/IEC 61000-4-11 |
| compatibilidade eletromagnética | emissão por campo perturbador para IEC 55016-2-3 |
| compatibilidade eletromagnética | limites para emissões de corrente harmónica para IEC 61000-3-3 |
| compatibilidade eletromagnética | microcortes e flutuação de tensão para IEC 55016-1-2 |
| compatibilidade eletromagnética | microcortes e flutuação de tensão para IEC 55016-2-1 |
| temperatura ambiente do ar para funcionamento | -20--10 °C (com degradação de corrente de 2% por °C) |
| temperatura ambiente do ar para funcionamento | 40-70 °C (Com redução na corrente de 1,8% por ° C) |
| temperatura ambiente do ar para funcionamento | 50-70 °C (with current derating of 2.5 % per °C) |
| certificações do produto | CE |
| certificações do produto | cUL listado |
| certificações do produto | cUL reconhecido |
| certificações do produto | RCM |
| certificações do produto | CB Scheme |
| padrões | EN 62368-1 |
| padrões | EN/IEC 61010-1 |
| padrões | EN 61010-2-201 |
| padrões | EN/IEC 61204-3 |
| padrões | EN 61000-6-1 |
| padrões | EN 61000-6-2 |
| padrões | EN 61000-6-3 |
| padrões | EN 61000-6-4 |
| padrões | EN 61000-3-2 |
| padrões | EN 61000-3-3 |
| padrões | EN 61000-4-3 |
| padrões | UL 62368-1 |
| padrões | UL 61010-2-201 |
| padrões | UL 61010-1-201 |
| padrões | CSA C22.2 No 62368-1 |
| padrões | CSA C22.2 No 61010-2-201 |
| padrões | CSA C22.2 No 61010-1-201 |
| Principal | |
| tensão de saída | 24 V CC |
| linha de produto | Modicon Power Supply |
| tipo de fonte de alimentação | modo de comutação regulado |
| tipo de produto ou componente | fonte de alimentação |
| tensão de entrada | 100..0,240 V CA monofásico |
| tensão de entrada | 100..0,240 V CA bifásico |
| tensão de entrada | 140...340 V CC |
| material do invólucro | alumínio |
| limites da tensão de entrada | 85..0,264 V CA |
| limites da tensão de entrada | 120...375 V CC |
| corrente de saída da fonte de alimentação | 5:00 AM |
| potência nominal em W | 120 W |
