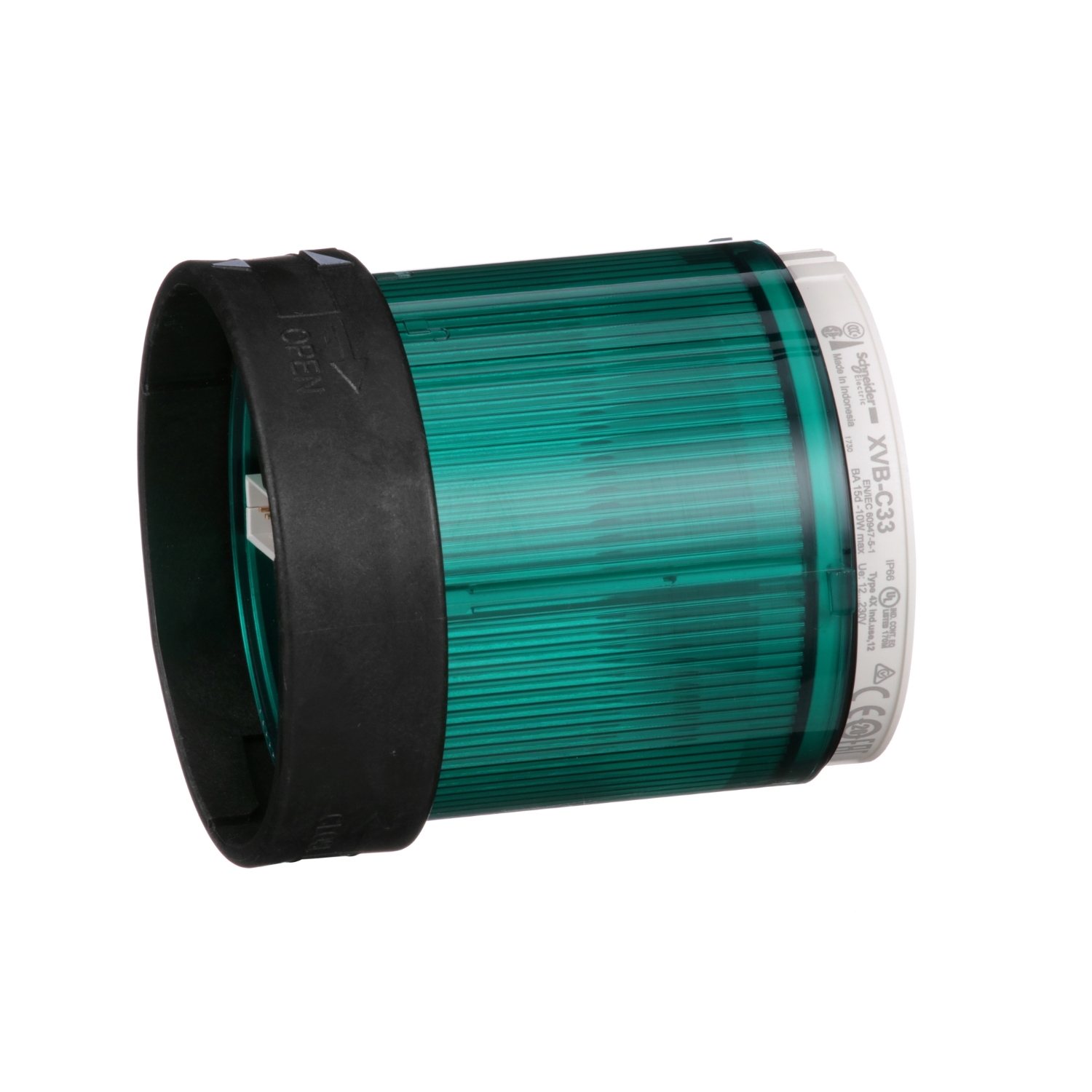

ELEM.LUMIN. VD XVBC33
Ref: 21.36.013 Cód: XVBC33 Marca: SCHNEIDER
Módulo luminoso Ø70 para XVB, contínuo, verde, para lâmpada =250V
A XVBC33 é uma unidade luminosa verde da linha Harmony XVB. É fornecida co
m =250V e possui uma lâmpada verde com luz constante. Esta lente de banco in
dicadora verde foi projetada como uma unidade iluminada para ser conectada à
base e criar uma torre de luz completa. Sua lâmpada integrada oferece uma l
uz constante, permitindo exibir claramente o status de suas máquinas em apli
cações como automotiva, máquinas-ferramenta, manuseio de materiais, embala
gens, estações de montagem e transportadores. É resistente a impactos, à
poeira, à água e à vibração graças ao seu IP66, tornando-o ideal para o
peração em ambientes agressivos. Design simples e modular para permitir fá
cil instalação com unidade base e tornar a torre de luz completa.
Documentos:
Product Data SheetDeclaração de Conformidade - XVBC33 Dec laração REAChDeclaração de Conformidade - XVBC33 Declaração RoHS da China< a href="https://download.se.com/files?p_File_Name=XVBC33_ROHS_DECLARATION_BR _pt-BR.pdf&p_Doc_Ref=XVBC33_ROHS_DECLARATION&p_enDocType=Declaration+of+Confo rmity+%28Sustainability%29" target="_blank" class="footer__level--two--li nk fs-6 fw-normal text-decoration-none d-flex mb-2">Declaração de Conformi dade - XVBC33 Declara? ?ão RoHS da UEDecl aração de Conformidade Ambiental - XVBC33 Declaração RoHS da UEDeclaração de Conformidad e Ambiental - XVBC33 Declaração REACh| Complementar | |
| [Uimp] tensão suportável de impulso nominal | 4 kV para IEC 60947-1 |
| altura total CAD | 63 mm |
| conexões - terminais | terminais de braçadeiras roscadas, <= 1 x 1,5 mm² com extremidade do cabo |
| maximum power dissipation in W | 7 W |
| [Ui] tensão de isolamento nominal | 250 V para IEC 60947-1 |
| limite de tensão nominal | 0,85...1,1 Un para IEC 60947-5-1 |
| sentido de montagem | montagem pelo cliente, até 5 unidades |
| largura total CAD | 70 mm |
| profundidade total CAD | 70 mm |
| Meio ambiente | |
| classe de proteção contra choques elétricos | classe I em tubo de suporte para IEC 61140 |
| classe de proteção contra choques elétricos | classe II na unidade base para IEC 61140 |
| grau de proteção NEMA | NEMA 4X para UL 508 (interior) |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| grau de proteção IP | IP65 na base de fixação XVBZ0. para IEC 60529 |
| grau de proteção IP | IP66 na unidade base para IEC 60529 |
| padrões | EN/IEC 60947-5-1 |
| graus de poluição | 2 |
| certificações do produto | CSA C22-2 Nº 14 |
| certificações do produto | GOST |
| certificações do produto | UL 508 |
| certificações do produto | CCC |
| temperatura ambiente do ar para funcionamento | -25-50 °C: LED |
| temperatura ambiente do ar para funcionamento | -25-70 °C: incandescente |
| tratamento de proteção | TC |
| Principal | |
| linha de produto | Harmony XVB Universal |
| diâmetro de montagem | 70 mm |
| fonte de luz | lâmpada não incluída, verde |
| tipo de produto ou componente | conjunto de indicadores |
| nome do componente | XVBC |
| material | policarbonato |
| tipo de sinalização | fixo |
| tipo de lâmpada | incandescente com BA 15d base |
| tipo de lâmpada | LED protegido |
| tipo de unidade de conjunto de indicadores ou indicadores luminosos | unidade luminosa |
| tensão nominal de fornecimento [Us] | <= 250 V |
