ELEM.LUMIN. LJ XVBC35
Ref: 21.36.015 Cód: XVBC35 Marca: SCHNEIDER

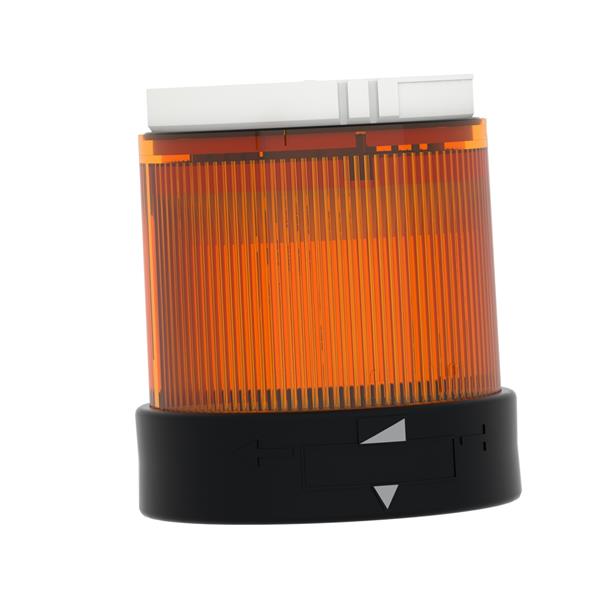

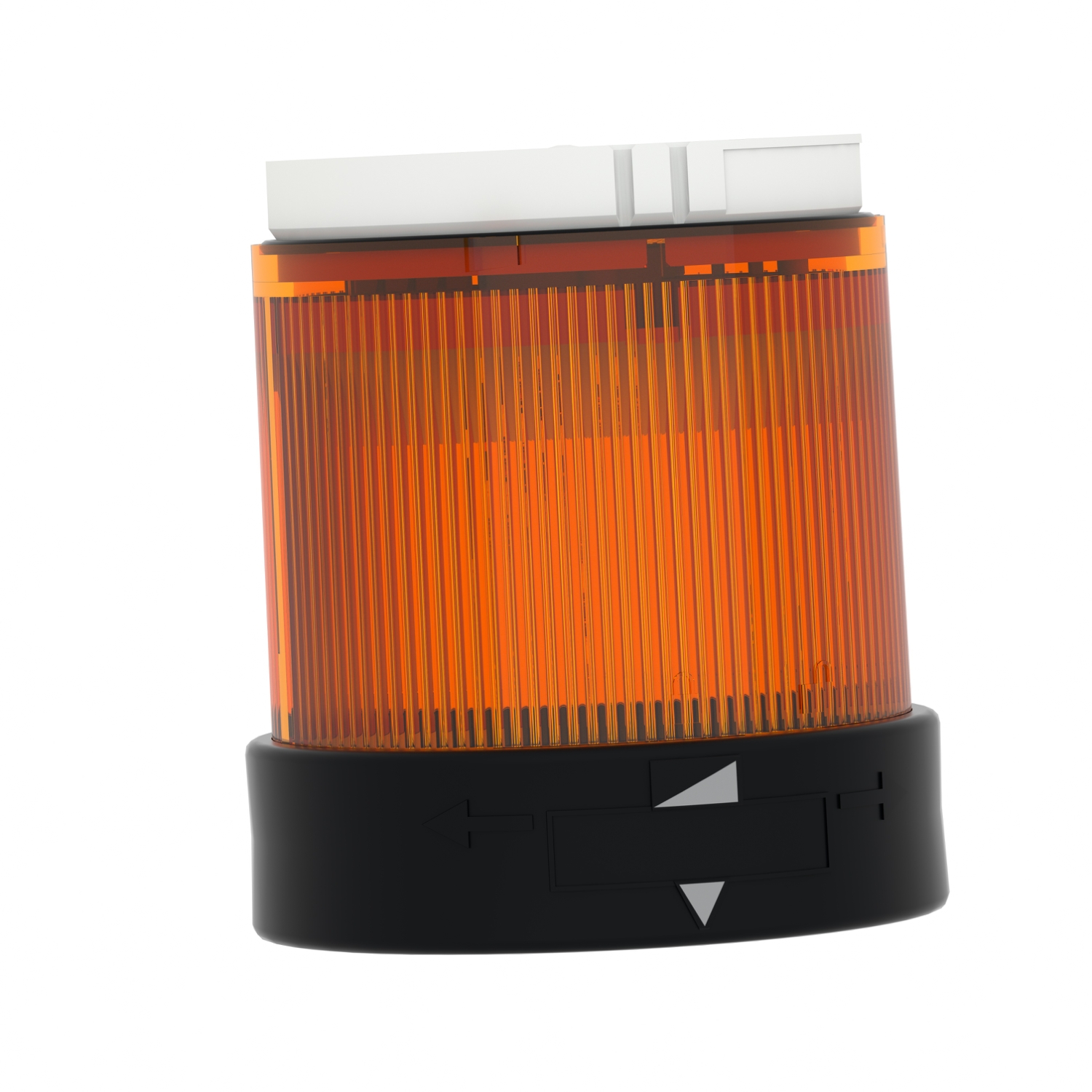

Módulo luminoso Ø70 para XVB, contínuo, laranja, para lâmp. =250V
A XVBC35 é uma unidade luminosa laranja da linha Harmony XVB. É fornecida
com =250V e possui uma lâmpada laranja com luz constante. Esta lente de banc
o indicadora laranja foi projetada como uma unidade iluminada para ser conect
ada à base e criar uma torre de luz completa. Sua lâmpada integrada oferece
uma luz constante, permitindo exibir claramente o status de suas máquinas e
m aplicações como automotiva, máquinas-ferramenta, manuseio de materiais,
embalagens, estações de montagem e transportadores. É resistente a impacto
s, à poeira, à água e à vibração graças ao seu IP66, tornando-o ideal
para operação em ambientes agressivos. Design simples e modular para permit
ir fácil instalação com unidade base e tornar a torre de luz completa.
Documentos:
Product Data SheetDeclaração de Conformidade - XVBC35 Declaração RoHS da UEDeclaração de Conformidade - XVBC35 Declaração RoHS da C hinaDeclaração de Conformidade - XVBC 35 Declaração REACh| Complementar | |
| [Uimp] tensão suportável de impulso nominal | 4 kV para IEC 60947-1 |
| altura total CAD | 63 mm |
| largura total CAD | 70 mm |
| profundidade total CAD | 70 mm |
| sentido de montagem | montagem pelo cliente, até 5 unidades |
| conexões - terminais | terminais de braçadeiras roscadas, <= 1 x 1,5 mm² com extremidade do cabo |
| maximum power dissipation in W | 7 W |
| [Ui] tensão de isolamento nominal | 250 V para IEC 60947-1 |
| limite de tensão nominal | 0,85...1,1 Un para IEC 60947-5-1 |
| Meio ambiente | |
| grau de proteção NEMA | NEMA 4X para UL 508 (interior) |
| classe de proteção contra choques elétricos | classe I em tubo de suporte para IEC 61140 |
| classe de proteção contra choques elétricos | classe II na unidade base para IEC 61140 |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| grau de proteção IP | IP65 na base de fixação XVBZ0. para IEC 60529 |
| grau de proteção IP | IP66 na unidade base para IEC 60529 |
| padrões | EN/IEC 60947-5-1 |
| graus de poluição | 2 |
| tratamento de proteção | TC |
| certificações do produto | CSA C22-2 Nº 14 |
| certificações do produto | UL 508 |
| certificações do produto | CCC |
| certificações do produto | GOST |
| temperatura ambiente do ar para funcionamento | -25-50 °C: LED |
| temperatura ambiente do ar para funcionamento | -25-70 °C: incandescente |
| Principal | |
| linha de produto | Harmony XVB Universal |
| diâmetro de montagem | 70 mm |
| fonte de luz | lâmpada não incluída, laranja |
| tipo de produto ou componente | conjunto de indicadores |
| nome do componente | XVBC |
| material | policarbonato |
| tensão nominal de fornecimento [Us] | <= 250 V |
| tipo de lâmpada | incandescente com BA 15d base |
| tipo de lâmpada | LED protegido |
| tipo de unidade de conjunto de indicadores ou indicadores luminosos | unidade luminosa |
| tipo de sinalização | fixo |
