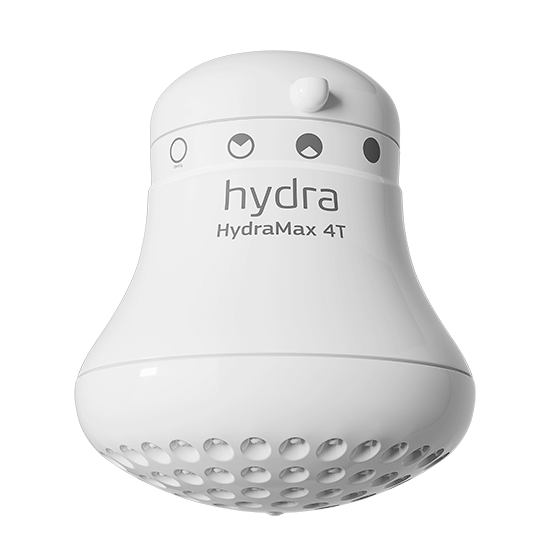

DUCHA MAX 4T - 5700W - ZAGONEL

IMPORTANTE: Para sua segurança, a instalação el&eacu te;trica e o sistema de aterramento para este produto devem ser executados po r pessoa qualificada. Antes de instalar este aparelho, leia atentamente as in formações abaixo. 143800 - 03 - 02/20 • Para o ideal funci onamento recomendamos sua instalação a, no mínimo, 1 met ro abaixo da caixa d’água e a 2 metros da altura do piso. • Utilize o dispositivo redutor em instalações hidráulica s com pressão acima de 80kPa (8 m.c.a.). Exemplo: Caixa d’&aacut e;gua com altura superior a 8 metros do ponto de instalação do aparelho. • A rosca de conexão embutida na parede deve ter di&aci rc;metro igual a 1/2” (GAS). • Manuseie o aparelho com as pr&oacut e;prias mãos, evitando danificá-lo com ferramentas. • Ante s de executar qualquer operação no aparelho de instalaç& atilde;o ou manutenção, desligue o disjuntor de alimentação e létrica. • Não forneça ou utilize neste aparelho &a acute;gua com resistividade inferior a 1300Ocm. • Este aparelho po de aquecer a água a uma temperatura acima daquela adequada ao uso, pod endo causar queimaduras. Portanto, durante sua utilização tome precauções de forma a ajustar adequadamente a temperatura da &a acute;gua. • A uma vazão de 3 l/min, a temperatura máxima da água na entrada suportada pelo aparelho é de 50ºC. &bul l; A instalação hidráulica completa deste aparelho deve ser executada por pessoa qualificada. REDUTOR CORPO ESPALHADOR FITA VEDADORA INSTALAÇÃO ELÉTRICA • Verifique se a tensão local é a mesma do aparelho. • Caso não exista, providenci e um circuito elétrico independente, provido de um disjuntor com capac idade adequada, em que fios elétricos devem estar conectados diretamente à ducha (ver características técnicas). • A ligação entre os fios da rede elétrica e o aparelho deve ser feita através d e um conector apropriado. • Conecte o fio terra (verde) no aparelho ao s istema de aterramento e isole. • A distância entre a tubulaç ;ão de entrada de água do aparelho e o ponto de instalaç ão da fiação elétrica é de 10 cm. • O aparelho deve ser alimentado com um dispositivo (DR) com uma corrente de ope ração residual nominal não excedendo 30 mA. CONECTORES 1 0 cm CHAVE GERAL CIRCUITO INDEPENDENTE DO CHUVEIRO (DISJUNTOR DIFERENCIAL RES IDUAL) CONECTOR FASE/ NEUTRO OU FASE/FASE (NBR 5410) TERRA FASE FIO TERRA FIT A ISOLANTE CAIXINHA DE LUZ SAÍDA DE ÁGUA CARACTERÍSTICAS TÉCNICAS HydraMax Hydra 13 kPa (1,3 m.c.a.) 400 kPa (40 m.c.a.) 10 kP a (1 m.c.a.) 1.300 &O mega;cm IP24 Modelo Marca Tensão nominal Potência nominal Fia&cc edil;ão mínima Disjuntor Distância máxima do disju ntor ao aparelho Pressão de funcionamento Pressão de acionament o Resistividade mín. de água Grau de proteção M&i acute;nima Máxima 127 V~ 5.500 W 10 mm² 50 A 26,2 m 220 V~ 5.700 W 4 mm² 32 A 30,8 m
