DISJUNTOR TRIF. 630 A - LV563306
Ref: 21.37.926 Cód: DISJUNTOR TRIF. 630 A

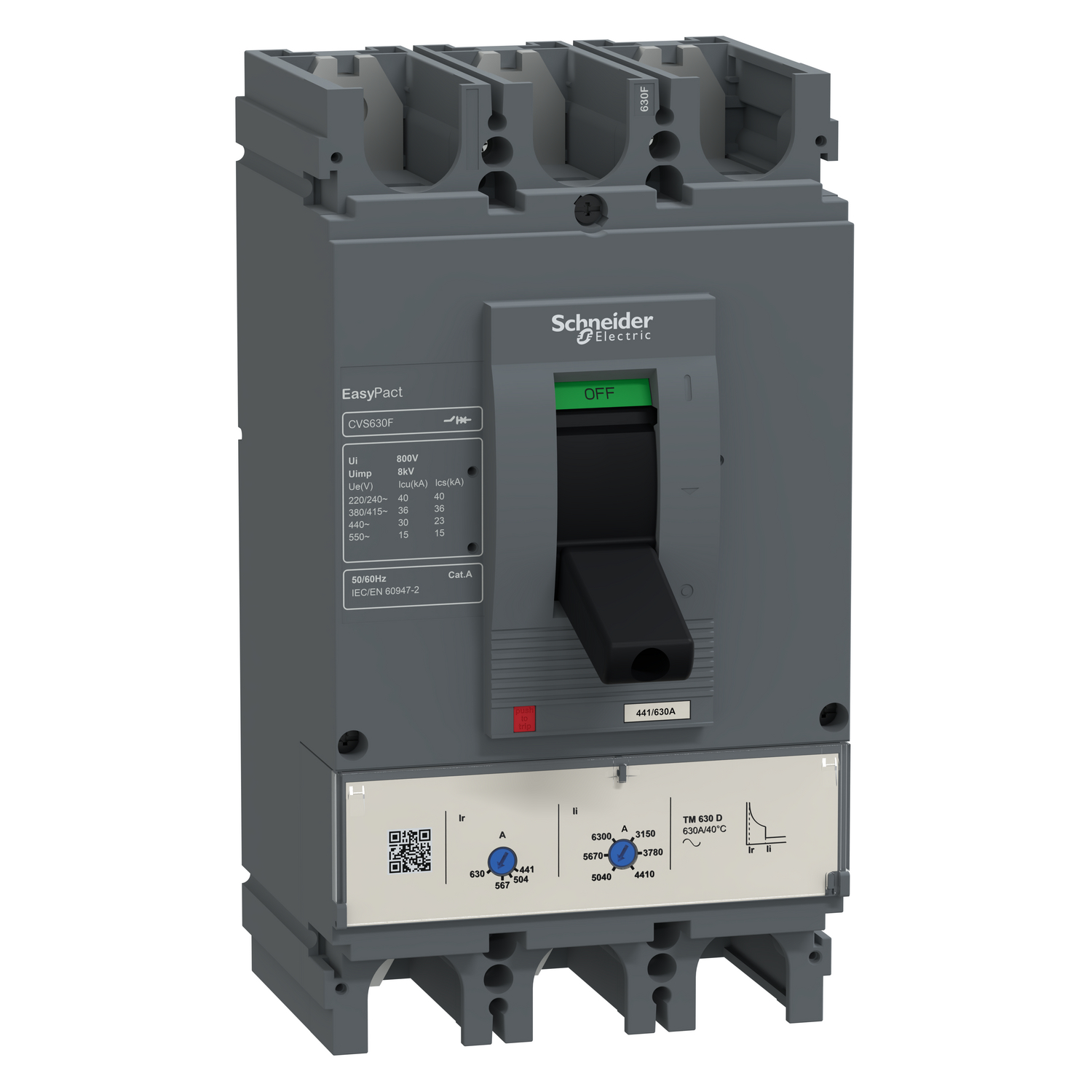

DISJUNTOR EASYPACT CVS630F TM600D 3P
Documentos:
Product Data SheetDecla ração de Conformidade - CVS630F3630 Declaração RoHS da ChinaDeclaração de Confor midade - CVS630F3630 Declaração RoHS da UEDeclaração de Conformidade - CVS630F3630 Declaraç ão REAChDeclaração de Conformidade - CVS630F3630 Declaração RoHS da C hinaDecla ração de Conformidad e - CVS630F3630 Declaração RoHS da UEDeclaração de Conformidade - CVS630F3630 De claração REAChDeclaração de Conformidade - CVS630F3630 Declaração Ro HS da ChinaDeclaração de Conf ormidade - CVS630F3630 Declaração RoHS da UEDeclaração de Conformidade - CVS630F 3630 Declaração REAChDeclaração de Conformidade - CVS630F3630 Declara? ?ão RoHS da ChinaDeclaração de C onformidade - CVS630F3630 Declaração RoHS da UEDeclaração de Conformidade - CVS6 30F3630 Declaração REAChDeclaração de Conformidade Ambiental - CVS630F3630 Decla ração REACh| Complementar | |
| tipo de controle | alavanca articulada |
| [Ics] capacidade de corte nominal em serviço | 36 kA a 380/415 V CA 50/60 Hz para IEC 60947-2 |
| compatibilidade de gama | CVS630 |
| conexão na parte inferior | frontal |
| frequência da rede | 50/60 Hz |
| altura | 255 mm |
| conexões da parte de cima | frontal |
| modo de montagem | fixo |
| [Ui] tensão de isolamento nominal | 690 V para IEC 60947-2 |
| indicação de posição do contato | sim |
| suporte de montagem | placa posterior |
| [Uimp] tensão suportável de impulso nominal | 8 kV para IEC 60947-2 |
| largura | 140 mm |
| profundidade | 110 mm |
| Meio ambiente | |
| padrões | IEC 60947-2 |
| graus de poluição | 3 para IEC 60664-1 |
| certificações do produto | GOST |
| certificações do produto | CCS |
| certificações do produto | CCC |
| Principal | |
| capacidade de corte | 36 kA a 380/415 V CA 50/60 Hz para IEC 60947-2 |
| linha de produto | Easypact CVS100...250 |
| categoria de uso | categoria A |
| proteção de fuga à terra | com |
| classificação da unidade de disparo | 420-600 A |
| tipo de rede | CA |
| código de capacidade de interrupção | F |
| [Ue] tensão de operação nominal | 380/415 V CA 50/60 Hz para IEC 60947-2 |
| descrição de polos | 3P |
| nome do produto | EasyPact CVS |
| aplicativo do dispositivo | distribuição |
| nome abreviado do dispositivo | CVS630F |
| tecnologia da unidade de disparo | termomagnético |
| gama | EasyPact |
| descrição dos polos protegidos | 3d |
| tipo de proteção | proteção contra curtos-circuitos (magnético) |
| tipo de produto ou componente | Disjuntor |
| [In] corrente nominal | 630 A a 40 °C |
| nome da unidade de disparo | TM-D |
