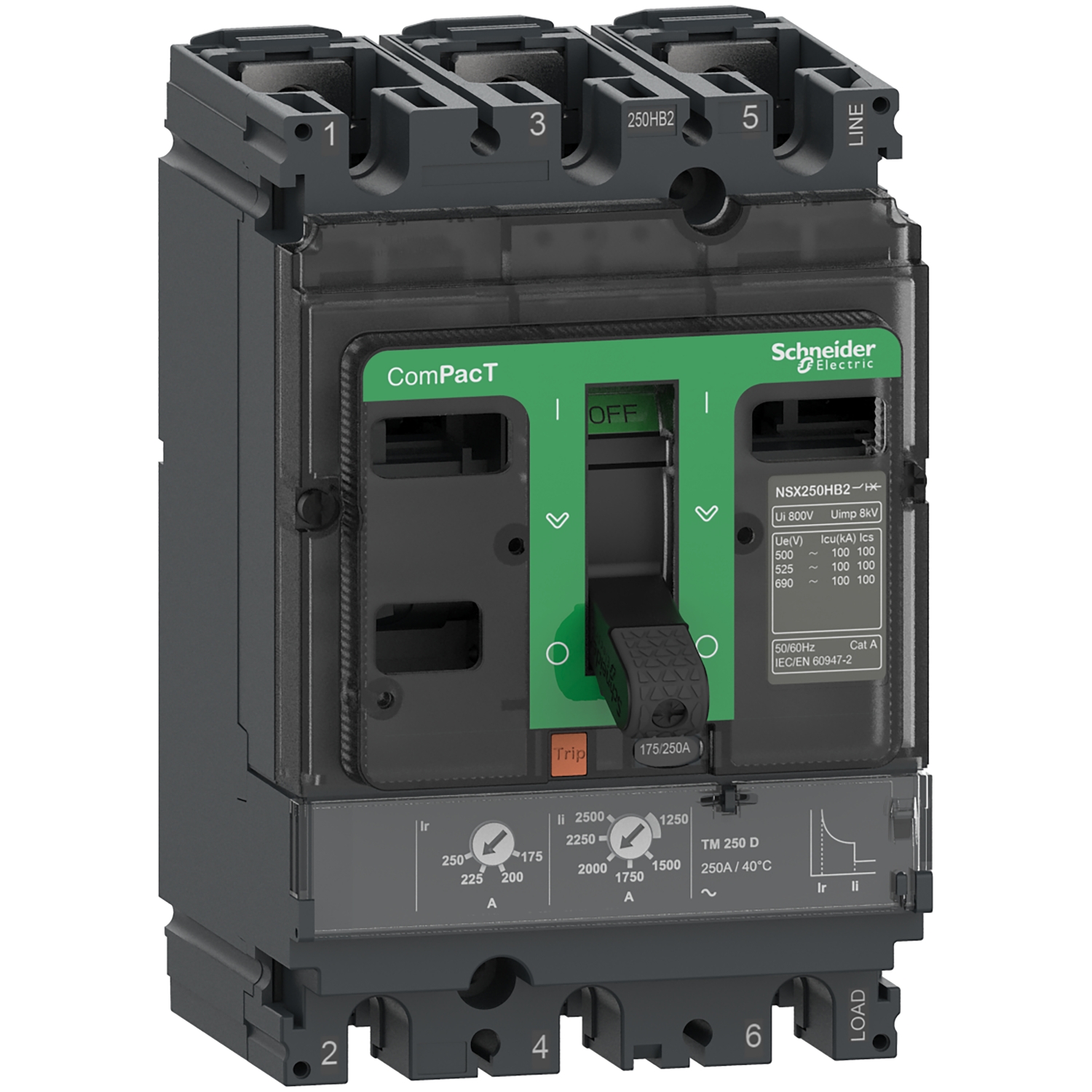

DISJUNTOR NSX250B 250 A - C25B3TM250
Ref: 21.37.750 Cód: C25B3TM250 Marca: SCHNEIDER
Documentos:
Product Data SheetDeclaração de Conformi dade - LV431110 Declaração REAChDeclaração de Conformidade - LV431110 Declaração RoHS da UEDeclaraç? ?o de Conformidade - LV431110 Declaração RoHS da ChinaDeclaração de Conformidade - LV431 110 Declaração RoHS da UEDeclaração de Conformidade - LV431110 Declaração RoHS da ChinaDeclaração de Conformi dade Ambiental - LV431110 Declaração RoHS da UE| Complementar | |
| classificação da unidade de disparo | 250-250 A a 40 °C |
| durabilidade mecânica | 20000 ciclos |
| profundidade | 86 mm |
| Isd de tipo ajuste de detecção de curta duração | ajustável |
| [tr] ajuste de atraso de longa duração | 120-400 s a 1,5 x pol |
| [tr] ajuste de atraso de longa duração | 15-15 s a 6 x Ir |
| durabilidade elétrica | 5000 ciclos a 690 V pol |
| durabilidade elétrica | 10000 ciclos a 690 V pol/2 |
| durabilidade elétrica | 10000 ciclos a 440 V pol |
| durabilidade elétrica | 20000 ciclos a 440 V pol/2 |
| tipo de ajuste de atraso de curta duração | fixo |
| número de slots | 5 Slot (s) |
| linha de ajuste de detecção de longa duração | 0,7...1 x pol |
| tipo de ajuste de detecção de longa duração Ir | ajustável |
| conexões da parte de cima | frontal |
| [Ui] tensão de isolamento nominal | 800 V CA 50/60 Hz |
| compatibilidade de gama | NSX250 |
| [Isd] intervalo de ajuste de detecção de curta duração | 5...10 x pol |
| passo de conexão | 35 mm |
| [Uimp] tensão suportável de impulso nominal | 8 kV |
| largura | 105 mm |
| [Ics] capacidade de corte nominal em serviço | 20 kA a 440 V CA 50/60 Hz para IEC 60947-2 |
| [Ics] capacidade de corte nominal em serviço | 25 kA a 380/415 V CA 50/60 Hz para IEC 60947-2 |
| [Ics] capacidade de corte nominal em serviço | 40 kA a 220/240 V CA 50/60 Hz para IEC 60947-2 |
| [Ics] capacidade de corte nominal em serviço | 15 kA a 500 V CA 50/60 Hz para IEC 60947-2 |
| altura | 161 mm |
| suporte de montagem | placa posterior |
| conexão na parte inferior | frontal |
| tipo de proteção | proteção contra sobrecargas (térmicas) |
| tipo de proteção | proteção contra curtos-circuitos (magnético) |
| tipo de ajuste de atraso de longa duração | fixo |
| Peso | 2.4 kg |
| Meio ambiente | |
| temperatura ambiente do ar para funcionamento | -35-70 °C |
| padrões | EN/IEC 60947 |
| certificações do produto | CCC |
| certificações do produto | EAC |
| certificações do produto | Marinha |
| categoria de sobretensão | classe II |
| altitude de funcionamento | 0...2000 m sem degradação |
| altitude de funcionamento | 2000 m...5000 m com degradação |
| umidade relativa | 0-95 % |
| grau de proteção IK | IK07 para IEC 62262 |
| classe de proteção contra choques elétricos | classe II |
| graus de poluição | 3 para IEC 60664-1 |
| grau de proteção IP | IP40 para IEC 60529 |
| temperatura ambiente do ar para armazenamento | -55-85 °C |
| Principal | |
| tipo de controle | alavanca articulada |
| tipo de produto ou componente | Disjuntor |
| nome do produto | Compact NSX |
| modo de montagem | fixo |
| categoria de uso | categoria A |
| capacidade de corte | 15 kA Icu a 500 V CA 50/60 Hz para IEC 60947-2 |
| capacidade de corte | 20 kA Icu a 440 V CA 50/60 Hz para IEC 60947-2 |
| capacidade de corte | 25 kA Icu a 380/415 V CA 50/60 Hz para IEC 60947-2 |
| capacidade de corte | 40 kA Icu a 220/240 V CA 50/60 Hz para IEC 60947-2 |
| adequação para isolamento | sim para EN/IEC 60947-2 |
| capacidade de corte | B 25 kA 415 V CA |
| aplicativo do dispositivo | distribuição |
| nome abreviado do dispositivo | Compact NSX250B |
| tecnologia da unidade de disparo | termomagnético |
| descrição de polos | 3P |
| frequência da rede | 50/60 Hz |
| funções de proteção da unidade de disparo | LI |
| linha de produto | NSX100...250 |
| [Ue] tensão de operação nominal | 690 V CA 50/60 Hz |
| gama | Compactar |
| descrição dos polos protegidos | 3t |
| tipo de rede | CA |
| [In] corrente nominal | 250 A a 40 °C |
| nome da unidade de disparo | TM-D |
