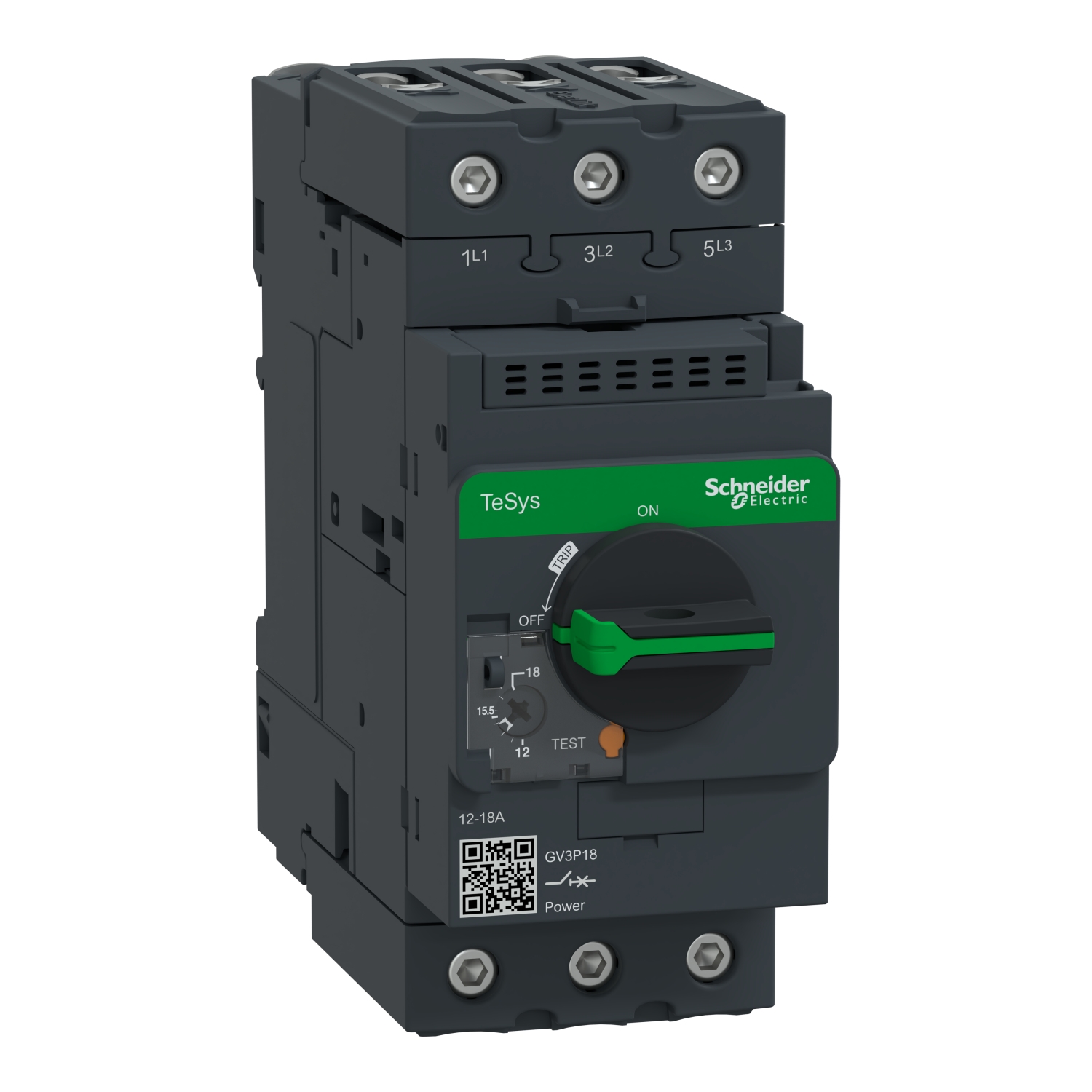

DISJUNTOR GV3P18 - 12/18 A
Ref: 21.24.006 Cód: DISJUNTOR GV3P18
Disjuntor motor termomagnético Tesys Deca com Everlink 12-18A manopla rotativa
Os disjuntores motores Tesys Deca podem ser facilmente integrados
em várias configurações, graças a sua largura padrão de 55 mm e montagem
em trilho DIN. Além de contar com acessórios de barramento completos para
conexão rápida. Este produto possui 3 polos, capacidade de 12-18A/690V e es
tá destinado para aplicações de motor trifásico 7.5kW/400V. Fornece uma p
roteção termomagnética com uma gama de regulação térmica 12-18A, dispar
o magnético a 14xIn e alta capacidade de ruptura Icu 100kA@400V. Além disso
, conta com proteção IP20 e conexão por meio de terminais parafusos Everli
nk BTR. Também permite o controle de inicio/parada por manopla rotativa gara
ntida por 50.000 ciclos AC-3. Este produto tem certificação multipadrão (I
EC, UL, CSA, CCC, EAC, Marine). Os disjuntores motor Tesys Deca levam o selo
Green PremiumTM, que promete conformidade com as mais recentes regulamentaç?
?es, transparência nos impactos ambientais, produtos circulares e de baixo C
O2.
Documentos:
Product Data SheetDeclaração de Con formidade - GV3P18 Declaração RoHS da ChinaDeclaração de Conformidade - GV3P18 Declaraçã o REAChDeclaração de Conformidade - GV 3P18 Declaração RoHS da UE| Complementar | |
| categoria de uso | CA-3 para IEC 60947-4-1 |
| categoria de uso | categoria A para IEC 60947-2 |
| Peso | 0.96 kg |
| modo de fixação | calha DIN simétrica de 35 mm: encaixado |
| modo de fixação | painel: aparafusado (with 3 x M4 screws) |
| [Uimp] tensão suportável de impulso nominal | 6 kV para IEC 60947-2 |
| adequação para isolamento | sim para IEC 60947-1 |
| [Ui] tensão de isolamento nominal | 690 V CA 50/60 Hz para IEC 60947-2 |
| classificação da unidade de disparo | 12-18 A |
| torque de aperto | 5 N.m Ligar conectores parafuso EverLink BTR 25-25 mm² |
| torque de aperto | 8 N.m Ligar conectores parafuso EverLink BTR 35-35 mm² |
| posição de funcionamento | qualquer posição |
| conector directo | sem |
| durabilidade mecânica | 50000 ciclos |
| descrição de polos | 3P |
| compatibilidade de gama | GV3P |
| largura | 55 mm |
| profundidade | 136 mm |
| frequência da rede | 50/60 Hz para IEC 60947-4-1 |
| [In] corrente nominal | 18 A |
| [Ue] tensão de operação nominal | 690 V CA 50/60 Hz para IEC 60947-2 |
| altura | 132 mm |
| conexões - terminais | conectores parafuso EverLink BTR 2 cabo(s) 1-25 mm² sólido |
| conexões - terminais | conectores parafuso EverLink BTR 2 cabo(s) 1-25 mm² flexível sem ponta do cabo |
| conexões - terminais | conectores parafuso EverLink BTR 2 cabo(s) 1-25 mm² flexível com |
| sensibilidade da falha de fase | sim para IEC 60947-4-1 |
| avaliado pela carga | contínuo para IEC 60947-4-1 |
| tipo de rede | CA |
| corrente de disparo magnético | 252-252 A |
| [Ith] corrente térmica ao ar livre convencional | 18 A para IEC 60947-4-1 |
| alimentação do motor kW | 7.5-7.5 kW a 400/415 V CA 50/60 Hz |
| alimentação do motor kW | 9-9 kW a 500 V CA 50/60 Hz |
| alimentação do motor kW | 15-15 kW a 690 V CA 50/60 Hz |
| Taxa de Produção | 25 cic/h |
| [Ics] capacidade de corte nominal de serviço em curto-circuito | 100 % a 230/240 V CA 50/60 Hz para IEC 60947-2 |
| [Ics] capacidade de corte nominal de serviço em curto-circuito | 100 % a 440 V CA 50/60 Hz para IEC 60947-2 |
| [Ics] capacidade de corte nominal de serviço em curto-circuito | 100 % a 400/415 V CA 50/60 Hz para IEC 60947-2 |
| [Ics] capacidade de corte nominal de serviço em curto-circuito | 50 % a 500 V CA 50/60 Hz para IEC 60947-2 |
| [Ics] capacidade de corte nominal de serviço em curto-circuito | 50 % a 690 V CA 50/60 Hz para IEC 60947-2 |
| tipo de controle | botão giratório |
| dissipação de alimentação por polo | 8 W |
| durabilidade elétrica | 50000 ciclos of CA-3 a 440 V pol |
| capacidade de corte | 100 kA Icu a 230/240 V CA 50/60 Hz para IEC 60947-2 |
| capacidade de corte | 100 kA Icu a 400/415 V CA 50/60 Hz para IEC 60947-2 |
| capacidade de corte | 50 kA Icu a 440 V CA 50/60 Hz para IEC 60947-2 |
| capacidade de corte | 6 kA Icu a 690 V CA 50/60 Hz para IEC 60947-2 |
| capacidade de corte | 12 kA Icu a 500 V CA 50/60 Hz para IEC 60947-2 |
| Meio ambiente | |
| temperatura ambiente do ar para armazenamento | -40-80 °C |
| padrões | EN/IEC 60947-2 |
| padrões | EN/IEC 60947-4-1 |
| padrões | CSA C22.2 No 60947-4-1 |
| padrões | UL 60947-4-1 |
| certificações do produto | IECEE CB Scheme |
| certificações do produto | UL |
| certificações do produto | CSA |
| certificações do produto | CCC |
| certificações do produto | EAC |
| certificações do produto | ATEX |
| certificações do produto | BV |
| certificações do produto | LROS (Lloyds register of shipping) |
| certificações do produto | DNV-GL |
| certificações do produto | ABS |
| grau de proteção IK | IK09 |
| temperatura ambiente do ar para funcionamento | -20-60 °C |
| altitude de funcionamento | 3000 m |
| resistência a incêndios | 960 °C para IEC 60695-2-1 |
| grau de proteção IP | IP20 para IEC 60529 |
| tratamento de proteção | TH |
| Principal | |
| gama | TeSys |
| nome do produto | TeSys GV3 |
| aplicativo do dispositivo | motor |
| nome abreviado do dispositivo | GV3P |
| tecnologia da unidade de disparo | termomagnético |
| linha de produto | TeSys GV3 |
| tipo de produto ou componente | Disjuntor |
