DISJUNTOR GV2ME22 - 20/25 A
Ref: 21.22.053 Cód: DISJUNTOR GV2ME22 Marca: SCHNEIDER

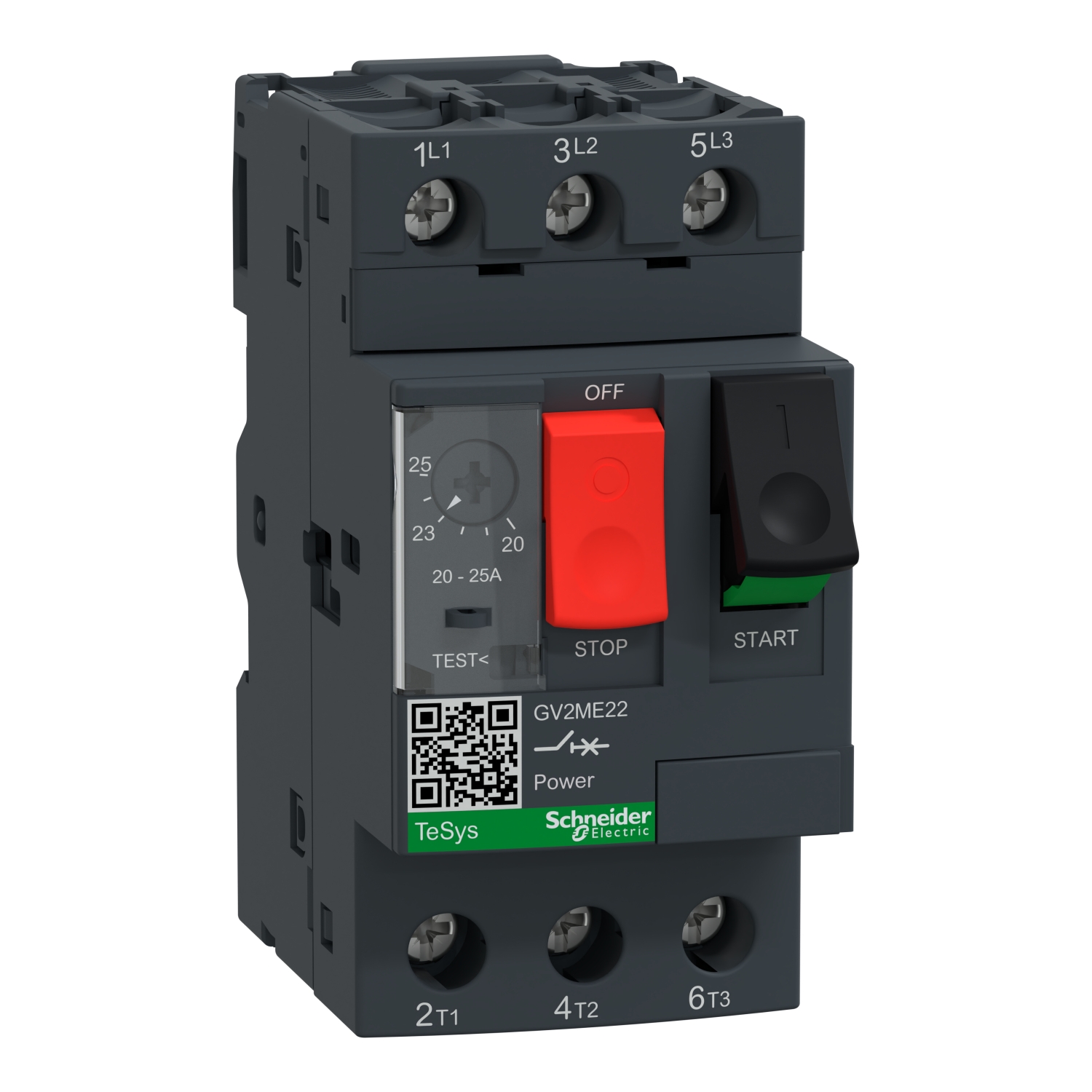

Disjuntor motor termomagnético Tesys Deca 20-25A botão de impulsão
As novas gerações de disjuntores motores TeSys Deca - frame 2 of
erecem uma solução completa para quase todas as aplicações. Ele fornece p
roteção contra curto-circuito, proteção contra sobrecarga e controle do m
otor (ON/OFF). Este produto possui 3 polos, capacidade de 20-25A/690V e está
destinado para aplicações de motor trifásico 11kW/400V. Fornece uma prote
ção termomagnética com uma gama de regulação térmica 20-25A, disparo ma
gnético a 9xIn e alta capacidade de ruptura Icu 15kA@400V. Além disso, cont
a com proteção IP20 e conexão por meio de terminais de parafuso. Também p
ermite o controle de inicio/parada por botão de pressão garantido por 100.0
00 ciclos AC-3. Este produto tem certificação multipadrão (IEC, UL, CSA, C
CC, EAC, Marine). Os disjuntores motor Tesys Deca levam o selo Green PremiumT
M, que promete conformidade com as mais recentes regulamentações, transpar?
?ncia nos impactos ambientais, produtos circulares e de baixo CO2.
Documentos:
Product Data SheetDeclaração de Conformidade - GV2ME22 Declaração REAChDeclaração de Conformidade - GV2ME22 Declaração RoHS da UEDeclaração de Conformidade - GV2ME22 De claração RoHS da ChinaDeclaração de Conformidade Ambiental - GV2ME22 Declaração RoHS da UE| Complementar | |
| conector directo | sem |
| adequação para isolamento | sim para IEC 60947-1 |
| [Ui] tensão de isolamento nominal | 690 V CA 50/60 Hz para IEC 60947-2 |
| classificação da unidade de disparo | 20-25 A |
| torque de aperto | 1.7 N.m Ligar terminais de braçadeiras roscadas |
| durabilidade mecânica | 100000 ciclos |
| descrição de polos | 3P |
| compatibilidade de gama | GV2ME |
| largura | 45 mm |
| profundidade | 78.5 mm |
| frequência da rede | 50/60 Hz para IEC 60947-4-1 |
| posição de funcionamento | qualquer posição |
| categoria de uso | CA-3 para IEC 60947-4-1 |
| categoria de uso | categoria A para IEC 60947-2 |
| Peso | 0.26 kg |
| modo de fixação | calha DIN simétrica de 35 mm: encaixado |
| modo de fixação | painel: aparafusado (with adaptor plate) |
| [Uimp] tensão suportável de impulso nominal | 6 kV para IEC 60947-2 |
| [Ics] capacidade de corte nominal de serviço em curto-circuito | 100 % a 230/240 V CA 50/60 Hz para IEC 60947-2 |
| [Ics] capacidade de corte nominal de serviço em curto-circuito | 75 % a 690 V CA 50/60 Hz para IEC 60947-2 |
| [Ics] capacidade de corte nominal de serviço em curto-circuito | 75 % a 500 V CA 50/60 Hz para IEC 60947-2 |
| [Ics] capacidade de corte nominal de serviço em curto-circuito | 50 % a 440 V CA 50/60 Hz para IEC 60947-2 |
| [Ics] capacidade de corte nominal de serviço em curto-circuito | 40 % a 400/415 V CA 50/60 Hz para IEC 60947-2 |
| tipo de controle | Botão |
| dissipação de alimentação por polo | 2.5 W |
| durabilidade elétrica | 100000 ciclos of CA-3 a 440 V |
| capacidade de corte | 3 kA Icu a 690 V CA 50/60 Hz para IEC 60947-2 |
| capacidade de corte | 15 kA Icu a 400/415 V CA 50/60 Hz para IEC 60947-2 |
| capacidade de corte | 50 kA Icu a 230/240 V CA 50/60 Hz para IEC 60947-2 |
| capacidade de corte | 6 kA Icu a 440 V CA 50/60 Hz para IEC 60947-2 |
| capacidade de corte | 4 kA Icu a 500 V CA 50/60 Hz para IEC 60947-2 |
| [In] corrente nominal | 25 A |
| [Ue] tensão de operação nominal | 690 V CA 50/60 Hz para IEC 60947-2 |
| altura | 89 mm |
| conexões - terminais | terminais de braçadeiras roscadas 2 cabo(s) 1-6 mm² sólido |
| conexões - terminais | terminais de braçadeiras roscadas 2 cabo(s) 1.5-6 mm² flexível sem ponta do cabo |
| conexões - terminais | terminais de braçadeiras roscadas 2 cabo(s) 1-4 mm² flexível com |
| sensibilidade da falha de fase | sim para IEC 60947-4-1 |
| avaliado pela carga | contínuo para IEC 60947-4-1 |
| tipo de rede | CA |
| corrente de disparo magnético | 327-327 A |
| [Ith] corrente térmica ao ar livre convencional | 25 A para IEC 60947-4-1 |
| alimentação do motor kW | 11-11 kW a 400/415 V CA 50/60 Hz |
| alimentação do motor kW | 15-15 kW a 500 V CA 50/60 Hz |
| Taxa de Produção | 25 cic/h |
| Meio ambiente | |
| padrões | EN/IEC 60947-2 |
| padrões | EN/IEC 60947-4-1 |
| padrões | CSA C22.2 No 60947-4-1 |
| padrões | UL 60947-4-1 |
| temperatura ambiente do ar para armazenamento | -40-80 °C |
| altitude de funcionamento | 2000 m |
| resistência a incêndios | 960 °C para IEC 60695-2-1 |
| tratamento de proteção | TH |
| grau de proteção IP | IP20 para IEC 60529 |
| certificações do produto | IECEE CB Scheme |
| certificações do produto | UL |
| certificações do produto | CSA |
| certificações do produto | CCC |
| certificações do produto | EAC |
| certificações do produto | ATEX |
| certificações do produto | BV |
| certificações do produto | LROS (Lloyds register of shipping) |
| certificações do produto | DNV-GL |
| certificações do produto | RINA |
| grau de proteção IK | IK04 |
| temperatura ambiente do ar para funcionamento | -20-60 °C |
| Principal | |
| aplicativo do dispositivo | motor |
| nome abreviado do dispositivo | GV2ME |
| tecnologia da unidade de disparo | termomagnético |
| gama | TeSys |
| nome do produto | TeSys GV2 |
| linha de produto | TeSys GV2 |
| tipo de produto ou componente | Disjuntor |
