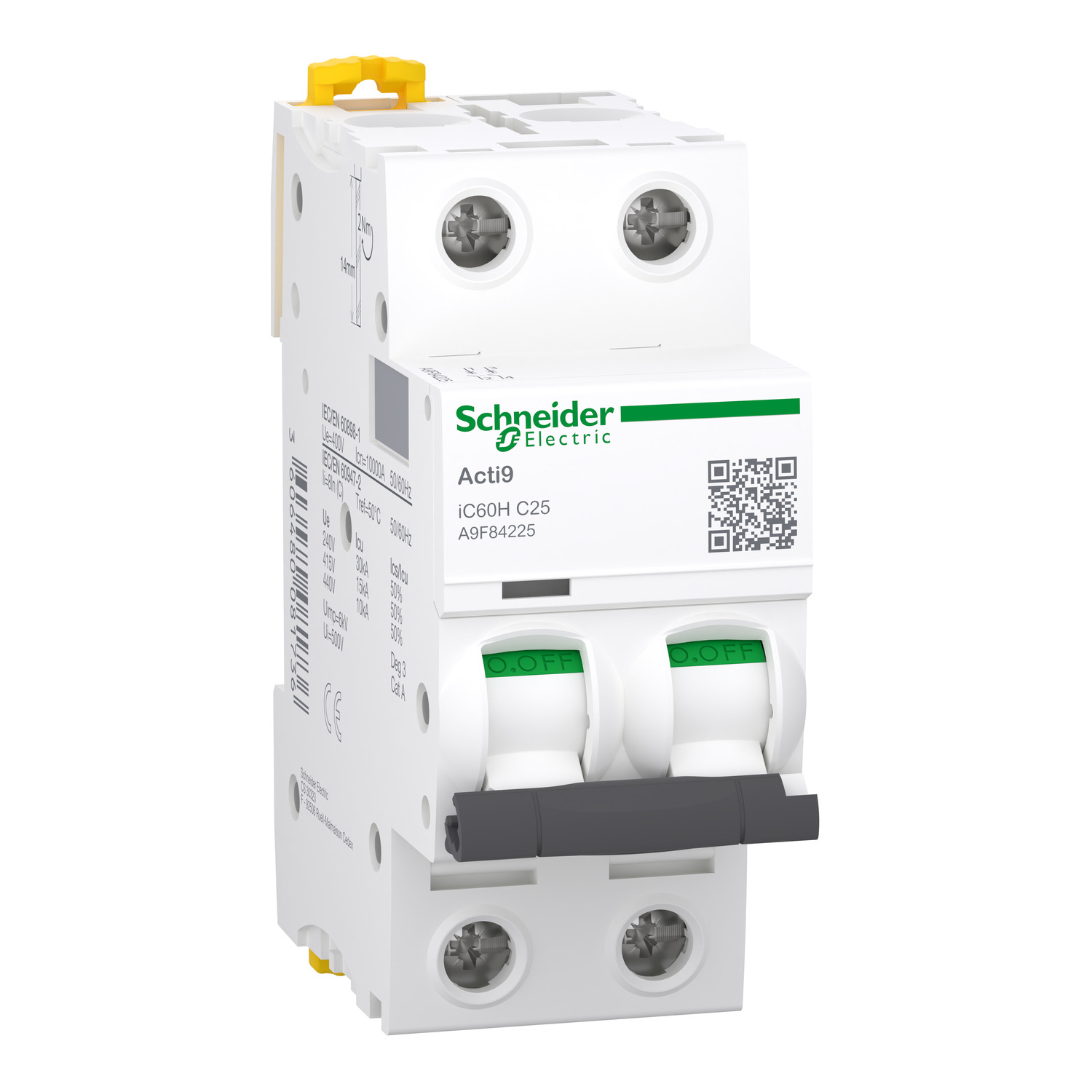

- Número de Polos: 2P (Bipolar com dois polos protegidos)
- Corrente Nominal (\(I_{n}\)): 25 A
- Curva de Disparo: Curva C (desparo magnético entre 5 e 10 vezes a corrente nominal, ideal para cargas indutivas como motores e lâmpadas fluorescentes)
- Tensão Nominal de Operação: 220 V até 415 V / 440 V CA
- Capacidade de Interrupção
(Curto-Circuito):
- 30 kA em 220...240 V CA (conforme norma IEC/EN 60947-2)
- 15 kA em 380...415 V CA (conforme norma IEC/EN 60947-2)
- 10.000 A em 400 V CA (conforme norma IEC/EN 60898-1)
Recursos e
Tecnologias
- VisiTrip: Indicador vermelho mecânico no painel frontal que aponta se o disjuntor caiu por falha (curto ou sobrecarga), agilizando a manutenção.
- VisiSafe: Faixa verde na manopla que garante a abertura física real dos contatos, permitindo manuseio seguro a jusante.
- Fechamento Rápido: Mecanismo independente da velocidade de atuação manual, o que aumenta a vida útil dos contatos elétricos.
Características
Físicas e Instalação
- Tipo de Montagem: Encaixe rápido em Trilho DIN de 35 mm
- Grau de Proteção: IP20 nos bornes
- Conexão: Bornes duplos tipo túnel para cabos flexíveis ou rígidos
