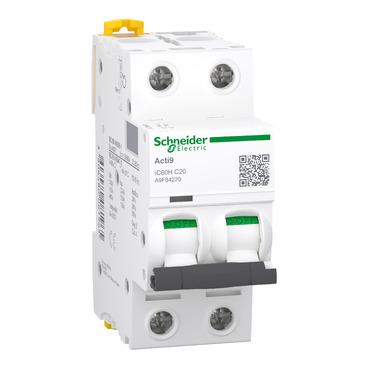

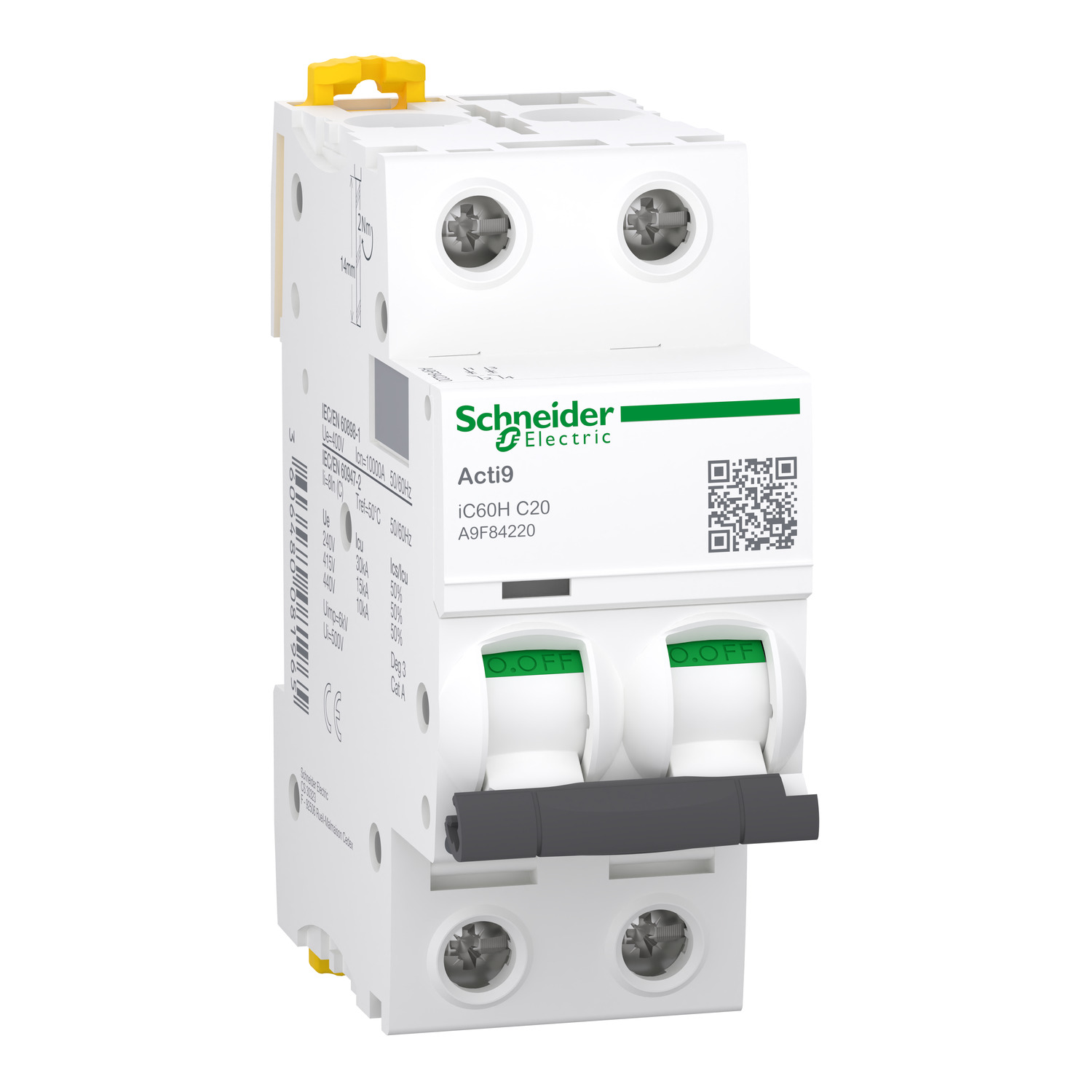

- Código do Produto (SKU): A9F84220
- Número de Polos: 2 polos protegidos (Bifásico / Bipolar)
- Corrente Nominal (In): 20 A
- Curva de Disparo: Curva C (disparo magnético entre 5 e 10 vezes a corrente nominal, ideal para cargas indutivas moderadas como motores e lâmpadas)
- Tensão de Operação Nominal (Ue): 440 V CA
- Tensão de Isolamento (Ui): 500 V CA
- Capacidade de Interrupção (Icn / Icu): 10.000 A (10 kA) em 400 V CA conforme IEC 60898-1; até 30 kA em 220-240 V CA conforme IEC 60947-2
Características
Físicas e Mecânicas
- Tipo de Montagem: Trilho DIN
- Grau de Proteção: IP20 (nos terminais)
- Temperatura de Operação: -35°C a 70°C
- Resistência Mecânica: 20.000 ciclos
- Resistência Elétrica: 10.000 ciclos
Tecnologias e Recursos
Especiais
- VisiTrip: Indicador visual vermelho no visor frontal que identifica rapidamente se o disjuntor desarmou por falha (curto ou sobrecarga), reduzindo o tempo de manutenção.
- VisiSafe: Tarja verde que garante a abertura física real dos contatos, permitindo manobras a jusante com total segurança.
- Fechamento Rápido: Mecanismo independente da velocidade de atuação manual do operador, o que aumenta a vida útil dos contatos.
