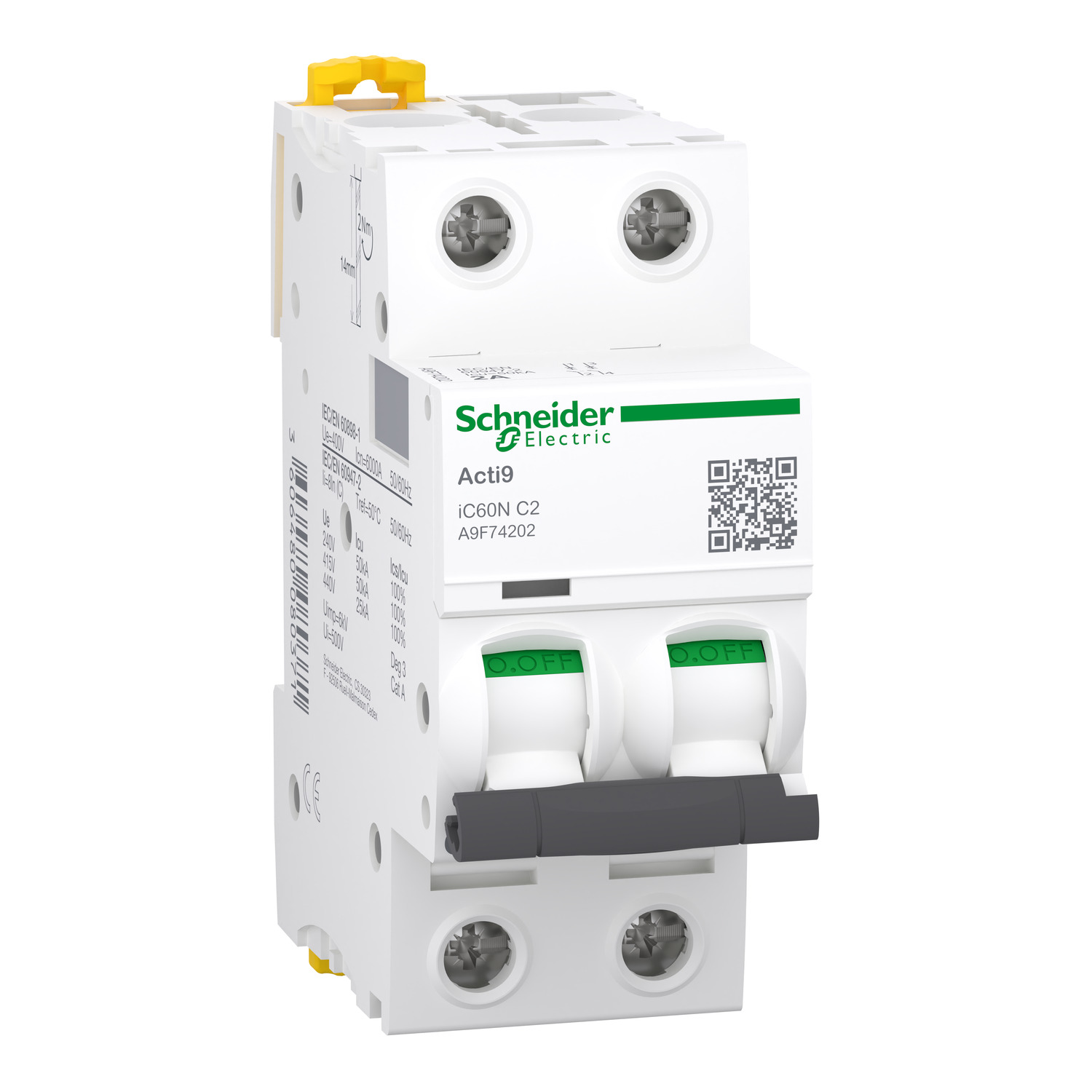

- Código/Referência: A9F74202
- Linha / Família: Acti9 iC60N
- Número de Polos: 2P (2 polos protegidos)
- Corrente Nominal (\(I_{n}\)): 2 A
- Curva de Disparo: Curva C (disparo magnético entre 5 e 10 vezes a corrente nominal)
- Tecnologia da Unidade de Disparo: Termomagnética
Capacidade de
Interrupção e Normas
- Norma Industrial (IEC/EN 60947-2): 50 kA para tensões de 220...240 V CA; 50 kA para 380...415 V CA
- Norma Residencial/Doméstica (IEC/EN 60898-1): 6000 A (\(I_{cn}\)) para 400 V CA
- Tensão Nominal de Operação: 440 V CA
Características
Físicas e de
Instalação
- Montagem: Trilho DIN
- Altura: 85 mm
- Largura: 36 mm (equivalente a 2 módulos de 18 mm)
- Profundidade: 78,5 mm
- Grau de Proteção: IP20
- Temperatura de Operação: -35°C a 70°C
Tecnologias
Agregadas
- VisiTrip: Indicador vermelho mecânico na manopla para identificação rápida de disparo por falha/curto-circuito.
- VisiSafe: IsolamentoClasse II na parte frontal, garantindo segurança reforçada para o operador.
