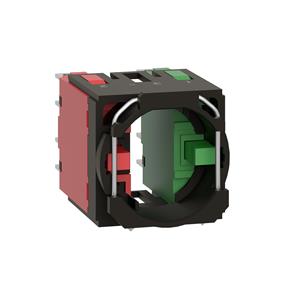

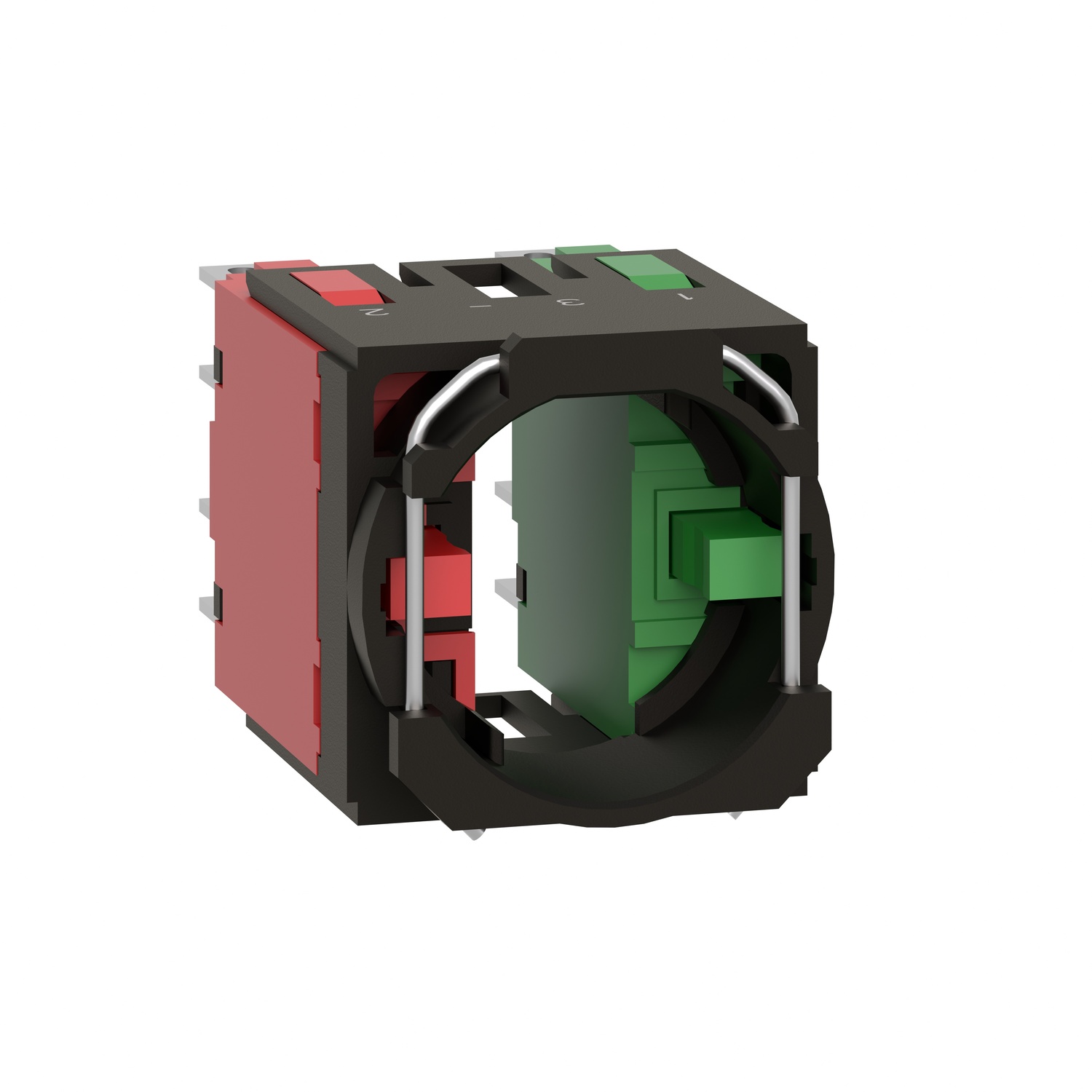

CORPO ZB6Z5B
Ref: 21.21.846 Cód: ZB6Z5B Marca: SCHNEIDER
Corpo para botão e chave seletora Ø16mm plástico, NA+NF, =250V
O ZB6Z3B é o corpo para o botão e chave seletora da linha Harmony XB6 que
faz parte dos botões, seletores e sinalizadores de plástico de diâmetro 16
mm. Possui alimentação =250V além de 1 contato NA e 1 contato NF. Ele ofe
rece uma interface ergonômica para controlar suas máquinas e pode ser facil
mente instalado em painéis com furação padrão de 16mm de diâmetro. É re
sistente a impactos, poeira, água e vibração, tornando-o ideal para todas
as aplicações, em especial as que exigem resistência a agentes químicos e
isolamento elétrico duplo. Graças à sua simplicidade de instalação, fle
xibilidade e robustez, atende aos requisitos da maioria das aplicações indu
striais, dentre elas podemos citar: Indústria de alimentos e bebidas, Indús
trias químicas, Painéis de distribuição de energia.
Documentos:
Product Data SheetDeclaração de Conformidade - ZB6Z5B Decla ração RoHS da ChinaDeclaração de Conformidade - ZB6Z5B Declaração RoHS da UEDocumentos:
Product Data SheetDeclaração de Conformidade - ZB6Z5B Dec laração RoHS da ChinaDeclaração de Conformidade - ZB6Z5B Declaração RoHS da UE| Complementar | |
| durabilidade elétrica | 1000000 ciclos, CA-15, 2 A a 230 V, Taxa de Funcionamento: 3600 cic/h, Fator de carga: 0.5 para EN/IEC 60947-5-1 apêndice C |
| durabilidade elétrica | 1000000 ciclos, CC-15, 2 A a 230 V, Taxa de Funcionamento: 3600 cic/h, Fator de carga: 0.5 para EN/IEC 60947-5-1 apêndice C |
| utilização dos contatos | padrão |
| força de funcionamento | 1.6 N estado elétrico variável NA |
| força de funcionamento | 2.5 N estado elétrico variável NF |
| proteção contra curto-circuito | 6 A fusível tipo cartucho tipo gG para EN/IEC 60947-5-1 |
| curso de funcionamento | 1 mm (estado elétrico variável NF) |
| curso de funcionamento | 2 mm (estado elétrico variável NA) |
| curso de funcionamento | 4.3 mm (curso total) |
| material de contatos | liga de prata (Ag/Ni) |
| abertura positiva | com para EN/IEC 60947-5-1 apêndice K |
| compatibilidade de gama | ZB6 |
| [Ie] corrente nominal de operação | 3 A a 120 V, CA-15, B300 |
| [Ie] corrente nominal de operação | 1.5 A a 240 V, CA-15, B300 |
| [Ie] corrente nominal de operação | 0.1 A a 250 V, CC-13, R300 |
| [Ie] corrente nominal de operação | 0.22 A a 125 V, CC-13, R300 |
| descrição de terminais ISO nº 1 | (11-12)NF |
| confiabilidade elétrica IEC 60947-5-4 | ? < 10exp(-8) a 5 V e 1 mA com nível de confiança de 90% para IEC 60947-5-4 |
| largura total CAD | 18 mm |
| profundidade total CAD | 40 mm |
| Peso | 0.006 kg |
| altura total CAD | 18 mm |
| Meio ambiente | |
| grau de proteção IP | IP65 para IEC 60529 |
| tratamento de proteção | TC |
| resistência à vibração | +/- 3 mm (f = 2-500 Hz) para IEC 60068-2-6 |
| resistência à vibração | 5 gn (f = 2-500 Hz) para IEC 60068-2-6 |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| classe de proteção contra choques elétricos | classe II para IEC 61140 |
| resistência ao choque | 30 gn (Duração = 18 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| resistência ao choque | 50 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| padrões | JIS C 4520 |
| padrões | EN/IEC 60947-5-1 |
| padrões | UL 508 |
| padrões | CSA C22.2 No 14 |
| padrões | EN/IEC 60947-5-5 |
| padrões | JIS C 852 |
| padrões | EN/IEC 60947-1 |
| temperatura ambiente do ar para funcionamento | -25-70 °C |
| certificações do produto | GOST |
| certificações do produto | CSA |
| certificações do produto | UL |
| certificações do produto | CCC |
| Principal | |
| venda por quantidade indivisível | 1 |
| conexões - terminais | conector Faston |
| conexões - terminais | conector Faston, Tamanho da Conexão: 2,8 x 0,5 mm |
| tipo e composição dos contatos | 1 NA + 1 NF |
| tipo de produto ou componente | corpo completo para botões de pressão ou interruptores seletores |
| linha de produto | Harmony XB6 |
| operação dos contatos | abertura lenta |
| nome abreviado do dispositivo | ZB6 |
| tensão nominal de fornecimento [Us] | <= 250 V |
| material do colar de fixação | plástico |
