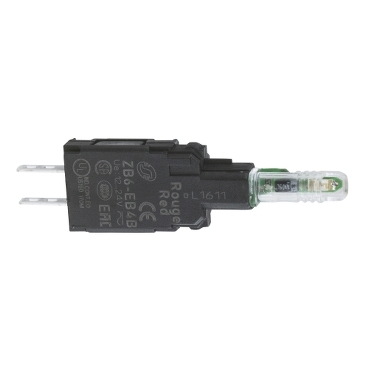

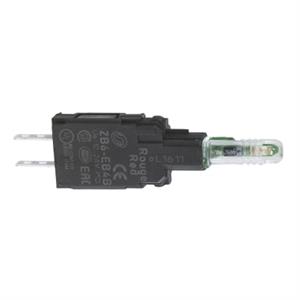

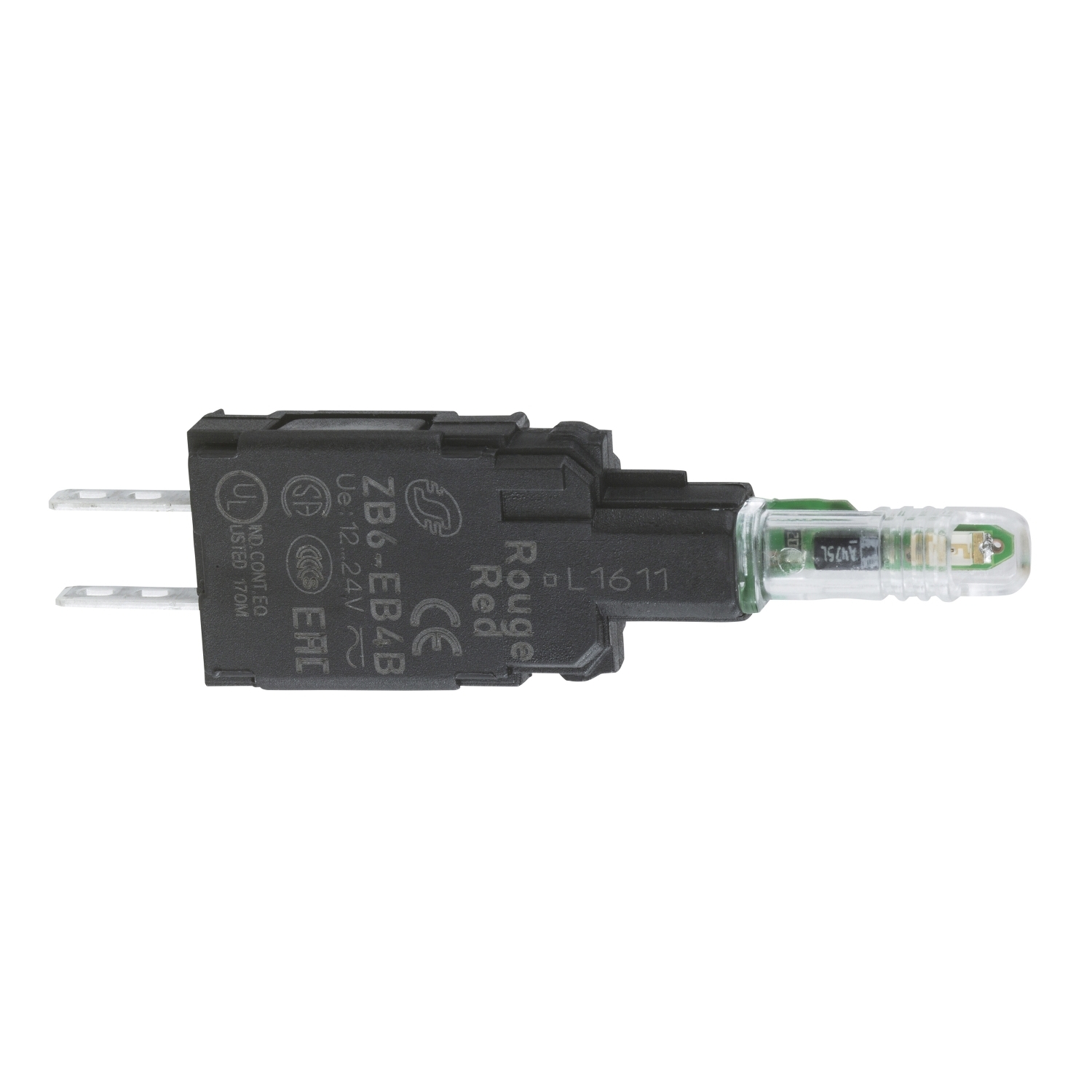

CORPO ZB6EB4B
Ref: 21.21.828 Cód: ZB6EB4B Marca: SCHNEIDER
Corpo para sinalizador Ø16mm plástico, LED integral, vermelho, conector faston, 12...24VCA/CC
O ZB6EB4B é o corpo para o sinalizador da linha Harmony XB6 que faz parte d
os botões, seletores e sinalizadores de plástico de diâmetro 16 mm. Possui
LED integral de coloração vermelha, alimentação 12...24 VCA/CC e possuin
do conexão faston. Ele oferece uma interface ergonômica para controlar suas
máquinas e pode ser facilmente instalado em painéis com furação padrão
de 16mm de diâmetro. É resistente a impactos, poeira, água e vibração, t
ornando-o ideal para todas as aplicações, em especial as que exigem resist?
?ncia a agentes químicos e isolamento elétrico duplo. Graças à sua simpli
cidade de instalação, flexibilidade e robustez, atende aos requisitos da ma
ioria das aplicações industriais, dentre elas podemos citar: Indústria de
alimentos e bebidas, Indústrias químicas, Painéis de distribuição de ene
rgia.
Documentos:
Product Data SheetDeclaração d e Conformidade - ZB6EB4B Declaração RoHS da ChinaDeclaração de Conformidade - ZB6EB4B Decl aração RoHS da UEDeclaração de C onformidade - ZB6EB4B Declaração REAChDeclaração de Conformidade - ZB6EB4B Declaração Ro HS da UEDeclara ção de Conformidade - ZB6EB4B Declaração REACh| Complementar | |
| descrição de terminais ISO nº 1 | (+ -) PL |
| Peso | 0.003 kg |
| [Uimp] tensão suportável de impulso nominal | 4 kV para EN 60947-1 |
| altura total CAD | 14 mm |
| consumo de corrente | 15 mA |
| resistência a sobretensão | 1 kV em contato para IEC 61000-4-5 |
| resistência a sobretensão | 2 kV ao ar livre para IEC 61000-4-5 |
| [Ui] tensão de isolamento nominal | 250 V (graus de Poluição 3) para EN/IEC 60947-1 |
| tipo de sinalização | fixo |
| limites de tensão de alimentação | 6-30 V CA/CC |
| compatibilidade de gama | ZB6 |
| posição de operação | qualquer posição |
| profundidade total CAD | 58 mm |
| Meio ambiente | |
| tratamento de proteção | TC |
| classe de proteção contra choques elétricos | classe II para IEC 61140 |
| resistência a rajadas momentâneas rápidas | 2 kV para IEC 61000-4-4 |
| resistência a descarga eletroestática | 6 kV no contato (em peças metálicas) para IEC 61000-2-6 |
| resistência a descarga eletroestática | 8 kV ao ar livre (em peças de isolamento) para IEC 61000-2-6 |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| emissão eletromagnética | classe B para IEC 55011 |
| resistência ao choque | 30 gn (Duração = 18 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| resistência ao choque | 50 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| resistência à vibração | +/- 3 mm (f = 2-500 Hz) para IEC 60068-2-6 |
| resistência à vibração | 5 gn (f = 2-500 Hz) para IEC 60068-2-6 |
| padrões | JIS C 852 |
| padrões | CSA C22.2 No 14 |
| padrões | UL 508 |
| padrões | EN/IEC 60947-1 |
| padrões | EN/IEC 60947-5-5 |
| padrões | EN/IEC 60947-5-1 |
| padrões | JIS C 4520 |
| resistência a campos eletromagnéticos | 10 V/m para IEC 61000-4-3 |
| temperatura ambiente do ar para funcionamento | -25-70 °C |
| certificações do produto | CSA |
| certificações do produto | UL |
| certificações do produto | CCC |
| certificações do produto | GOST |
| Principal | |
| tensão nominal de fornecimento [Us] | 12 ... 24 V CA/CC |
| linha de produto | Harmony XB6 |
| fonte de luz | LED |
| alimentação do bloco luminoso | direto |
| tipo de produto ou componente | corpo completo para luzes piloto |
| conexões - terminais | conectores Faston, Tamanho da Conexão: 2,8 x 0,5 mm |
| venda por quantidade indivisível | 5 |
| cor da fonte de luz | vermelho |
| base da lâmpada | LED incorporado |
| nome abreviado do dispositivo | ZB6 |
