CORPO ZB5AVM4
Ref: 21.15.532 Cód: ZB5AVM4 Marca: Schneider Electric

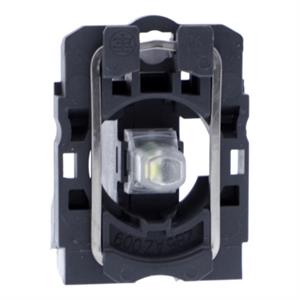

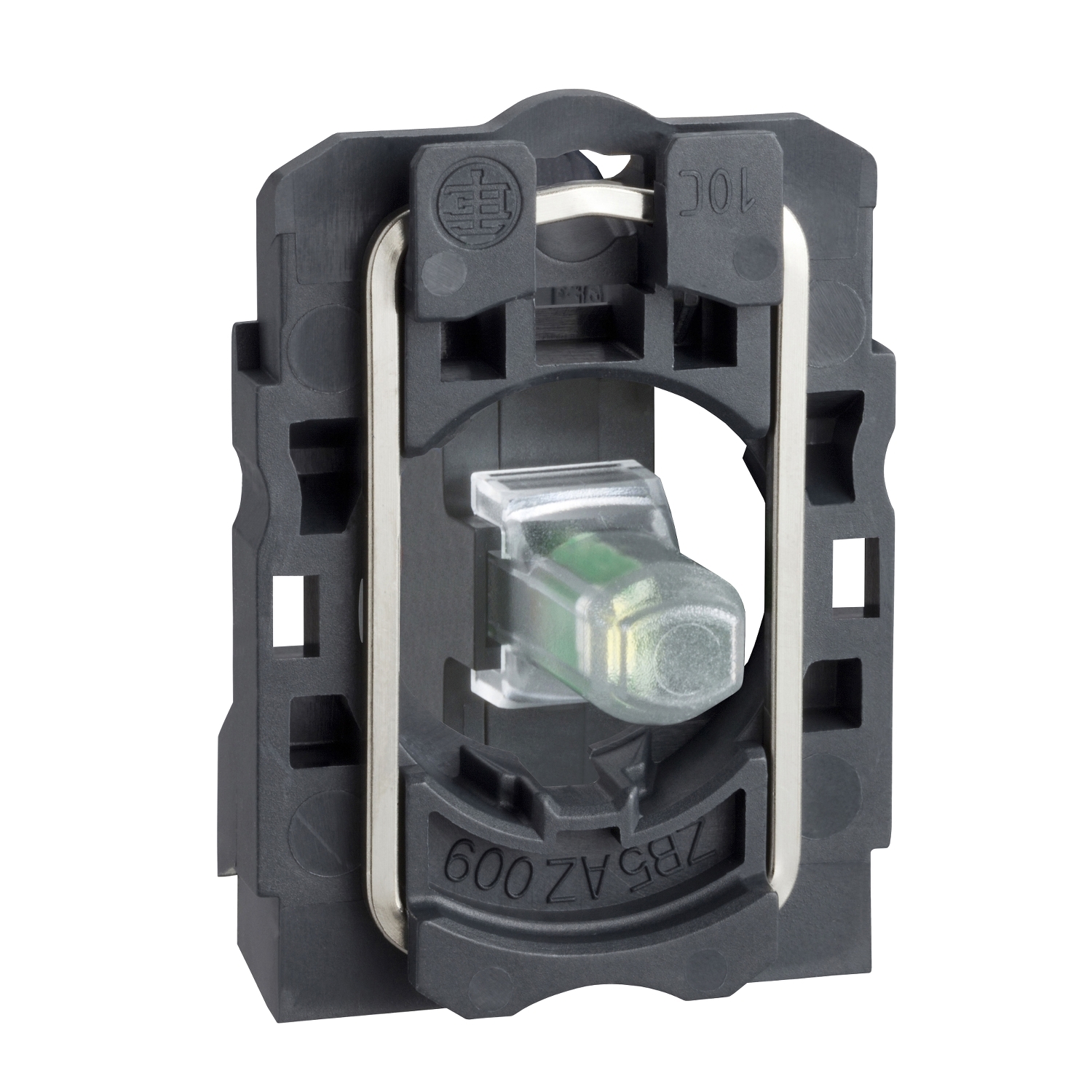

Corpo para sinalizador modular plástico, com LED integral, vermelho, 230...240VCA
Documentos:
Product Data SheetDeclaração de Conformidade - ZB5AVM4 Declaração RoHS da UEDeclaração de Conformidade - ZB5AVM4 Declaração RoHS da ChinaDeclaração de Conformidade - ZB5AVM4 Declaração RoHS da ChinaDeclaração de Conformidade - ZB5AVM4 Declaração RoHS da ChinaDeclaração de Conformidade - ZB5AVM4 Declaração RoHS da China| Complementar | |
| tensão nominal de fornecimento [Us] | 230...240 V |
| descrição de terminais ISO nº 1 | (X1-X2)PL |
| customizable | 0 |
| Peso | 0.022 kg |
| [Uimp] tensão suportável de impulso nominal | 6 kV para EN 60947-1 |
| altura total CAD | 42 mm |
| consumo de corrente | 14 mA |
| apresentação do dispositivo | basic sub-assemblies |
| resistência a sobretensão | 1 kV para IEC 61000-4-5 |
| [Ui] tensão de isolamento nominal | 600 V (graus de Poluição 3) para EN 60947-1 |
| tipo de sinalização | fixo |
| vida útil | 100000 H com tensão nominal e 25 °C |
| limites de tensão de alimentação | 195-264 V CA |
| compatibilidade de gama | ZB5 |
| escudo de isolamento | não |
| torque de aperto | 0.8-1.2 N.m para EN 60947-1 |
| largura total CAD | 30 mm |
| profundidade total CAD | 32 mm |
| forma da cabeça do parafuso | cruzado compatível com Philips Nº 1 chave de fendas |
| forma da cabeça do parafuso | cruzado compatível com pozidriv Nº 1 chave de fendas |
| forma da cabeça do parafuso | com slots compatível com plano de Ø 4 mm chave de fendas |
| forma da cabeça do parafuso | com slots compatível com plano de Ø 5,5 mm chave de fendas |
| tensão nominal de fornecimento [Us] | 230...240 V CA a 50/60 Hz |
| Meio ambiente | |
| emissão eletromagnética | classe B para IEC 55011 |
| resistência à vibração | 5 gn (f = 2-500 Hz) para IEC 60068-2-6 |
| resistência a rajadas momentâneas rápidas | 2 kV para IEC 61000-4-4 |
| tratamento de proteção | TH |
| classe de proteção contra choques elétricos | classe II para IEC 60536 |
| resistência a descarga eletroestática | 6 kV no contato (em peças metálicas) para IEC 61000-2-6 |
| resistência a descarga eletroestática | 8 kV ao ar livre (em peças de isolamento) para IEC 61000-2-6 |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| resistência ao choque | 30 gn (Duração = 18 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| resistência ao choque | 50 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| resistência a campos eletromagnéticos | 10 V/m para IEC 61000-4-3 |
| temperatura ambiente do ar para funcionamento | -40-70 °C |
| certificações do produto | BV |
| certificações do produto | GL |
| certificações do produto | LROS (Lloyds register of shipping) |
| certificações do produto | RINA |
| certificações do produto | DNV |
| certificações do produto | UL listado |
| certificações do produto | CSA |
| padrões | UL 508 |
| padrões | JIS C8201-5-1 |
| padrões | EN/IEC 60947-1 |
| padrões | EN/IEC 60947-5-4 |
| padrões | EN/IEC 60947-5-1 |
| padrões | CSA C22.2 No 14 |
| padrões | JIS C8201-1 |
| Principal | |
| fonte de luz | LED protegido |
| linha de produto | Harmony XB5 |
| material do colar de fixação | plástico |
| tipo de produto ou componente | montagem de bloco luminoso/corpo completo |
| conexões - terminais | terminais de braçadeiras roscadas, <= 2 x 1,5 mm² com extremidade do cabo para EN 60947-1 |
| conexões - terminais | terminais de braçadeiras roscadas, >= 1 x 0,22 mm² sem ponta do cabo para EN 60947-1 |
| cor da fonte de luz | vermelho |
| venda por quantidade indivisível | 1 |
| nome abreviado do dispositivo | ZB5 |
| base da lâmpada | LED incorporado |
