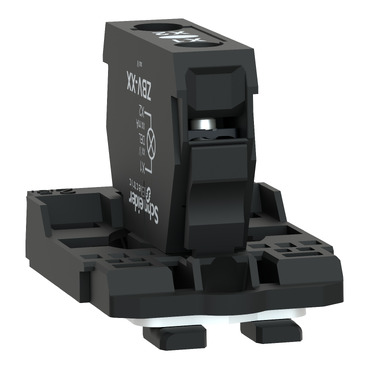

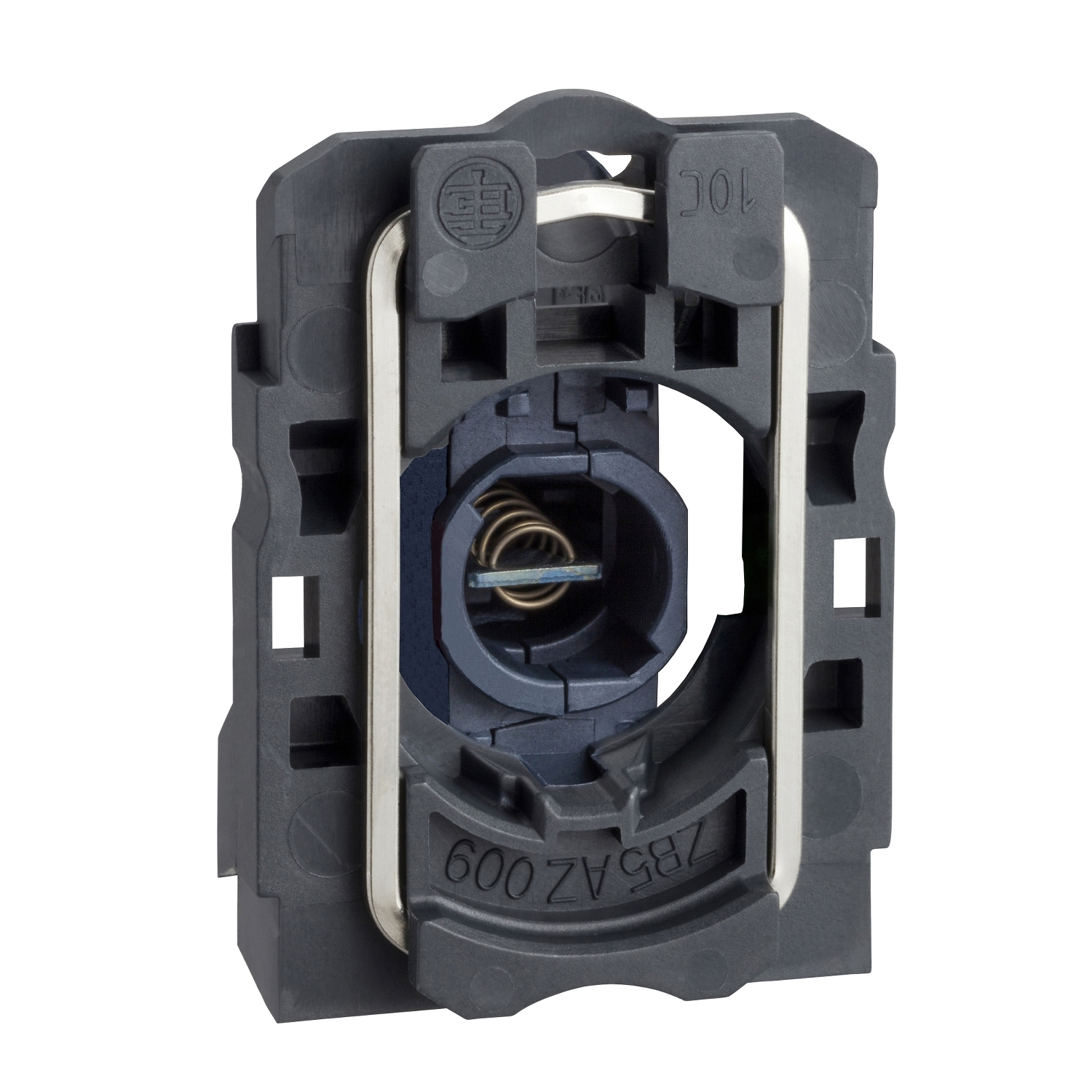

CORPO ZB5AV6
Ref: 21.15.528 Cód: ZB5AV6 Marca: Schneider Electric
Corpo para sinalizador modular plástico, para lâmpada BA9s, =250V
O ZB5AV6 é o corpo para o sinalizador modular plástico da linha Harmony XB5, funciona com lâmpada BA9s. Possui corpo plástico e é compatível com sinalizadores Harmony XB5 e possui alimentação =250V. Este bloco de luz permite a substituição e configuração rápida e fácil de suas unidades de sinalização. Ele é facilmente instalado e substituído em unidades de botão iluminado ou chave seletora compatíveis por meio de montagem de clipe e conectado com conexões simples de braçadeira de parafuso. Permite a distinção visual das unidades de sinalização através da iluminação por lâmpada BA9s. Protege os operadores do contato inesperado com circuitos energizados graças ao seu índice de proteção IP20. Ele foi projetado para se adaptar a unidades de controle e sinalização padrão de 22 mm, garantindo compatibilidade na instalação em máquinas pré-existentes. Sua ampla faixa de temperaturas de operaçãopermite versatilidade no uso do produto.
Documentos:
Product Data SheetDeclaração de Conformidade - ZB5AV6 Declaração RoHS da ChinaDeclaração de Conformidade - ZB5AV6 Declaração RoHS da UEDeclaração de Conformidade - ZB5AV6 Declaração RoHS da UEDeclaração de Conformidade - ZB5AV6 Declaração RoHS da UEComplementar | |
compatibilidade de gama | ZB5 |
escudo de isolamento | não |
forma da cabeça do parafuso | cruzado compatível com Philips Nº 1 chave de fendas |
forma da cabeça do parafuso | cruzado compatível com pozidriv Nº 1 chave de fendas |
forma da cabeça do parafuso | com slots compatível com plano de Ø 4 mm chave de fendas |
forma da cabeça do parafuso | com slots compatível com plano de Ø 5,5 mm chave de fendas |
tensão nominal de fornecimento [Us] | <= 250 V |
tensão nominal de fornecimento [Us] | 250 V |
descrição de terminais ISO nº 1 | (X1-X2)PL |
customizable | 0 |
Peso | 0.022 kg |
[Uimp] tensão suportável de impulso nominal | 6 kV para EN 60947-1 |
altura total CAD | 42 mm |
apresentação do dispositivo | basic sub-assemblies |
[Ui] tensão de isolamento nominal | 600 V (graus de Poluição 3) para EN 60947-1 |
tipo de sinalização | fixo |
torque de aperto | 0.8-1.2 N.m para EN 60947-1 |
largura total CAD | 30 mm |
profundidade total CAD | 32 mm |
Meio ambiente | |
tratamento de proteção | TH |
temperatura ambiente do ar para armazenamento | -40-70 °C |
resistência ao choque | 30 gn (Duração = 18 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
resistência ao choque | 50 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
temperatura ambiente do ar para funcionamento | -40-70 °C |
certificações do produto | UL listado |
certificações do produto | CSA |
certificações do produto | DNV |
certificações do produto | BV |
certificações do produto | GL |
certificações do produto | LROS (Lloyds register of shipping) |
certificações do produto | RINA |
padrões | EN/IEC 60947-5-1 |
padrões | CSA C22.2 No 14 |
padrões | EN/IEC 60947-1 |
padrões | EN/IEC 60947-5-4 |
padrões | JIS C8201-5-1 |
padrões | UL 508 |
padrões | JIS C8201-1 |
classe de proteção contra choques elétricos | classe II para IEC 60536 |
resistência à vibração | 5 gn (f = 2-500 Hz) para IEC 60068-2-6 |
Principal | |
base da lâmpada | BA 9s |
fonte de luz | lâmpada não incluída |
alimentação do bloco luminoso | direto <2.4 W |
linha de produto | Harmony XB5 |
tipo de produto ou componente | montagem de bloco luminoso/corpo completo |
nome abreviado do dispositivo | ZB5 |
conexões - terminais | terminais de braçadeiras roscadas, <= 2 x 1,5 mm² com extremidade do cabo para EN 60947-1 |
conexões - terminais | terminais de braçadeiras roscadas, >= 1 x 0,22 mm² sem ponta do cabo para EN 60947-1 |
venda por quantidade indivisível | 1 |
material do colar de fixação | plástico |
